适用于CFD流场分析的多通异形管路接头

　　在流体输送系统的前期研发阶段，管路接头的流道形态直接决定了局部阻力损失、介质流动均匀性等核心参数，这类异形多通接头常出现在液压系统回路、化工介质输送支路、暖通空调分集流管路、车用冷却系统分支管路中，承担着多方向介质汇流、分流的核心作用，不同于标准等径三通、弯头类通用管件，这类非标的弯折形态接头，往往是为了适配紧凑安装空间下的管路走向需求，同时兼顾流道内的介质流动性能，避免直角弯折带来的局部涡流、压损过大问题。

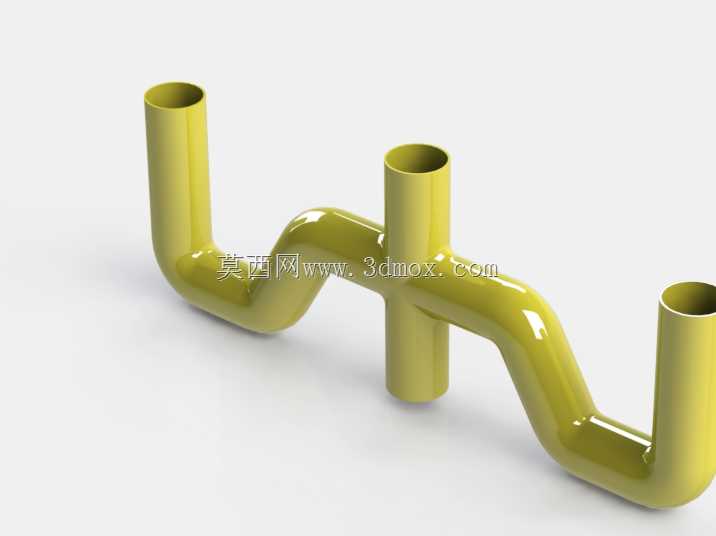

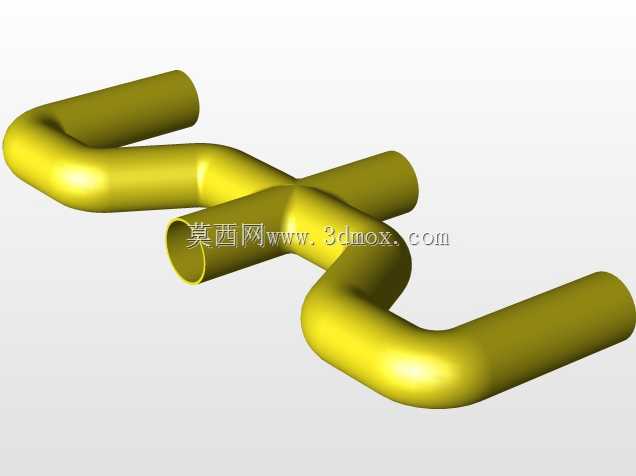

　　从结构设计逻辑来看，这个接头的三个外接端口分别朝向三个不同的空间方向，两段弯折段采用大曲率圆弧过渡，没有尖锐的流道折角，这种设计首先是为了降低介质流经接头时的局部阻力系数，减少泵组的输出功率损耗，同时避免直角拐角处长期受介质冲刷导致的壁面磨损、杂质沉积问题。建模过程中，首先需要确定三个端口的中心坐标定位，匹配实际安装场景中相邻管路的对接位置，保证端口的同轴度公差控制在合理范围内，避免安装时出现管路别劲、密封面错位泄漏的问题。流道内壁的建模需要严格保证顺滑连续，不能出现建模导致的台阶、碎面，否则在CFD网格划分阶段会出现局部网格质量过差的问题，直接影响流场仿真的计算收敛性与结果准确性。

　　安装边界层面，这类接头的三个外接端口均采用等径设计，适配同规格的管路对接，端口处可根据实际使用需求加工焊接坡口、卡套密封槽或者螺纹连接结构，整体外形的最大外轮廓尺寸需要匹配安装空间的避让要求，弯折段的弯曲半径需要兼顾管路弯曲工艺的可行性，避免弯曲半径过小导致的管壁减薄、褶皱问题。在实际工程应用中，这类接头在投入量产前，都需要先通过CFD仿真分析，模拟不同流速、不同介质属性下的管内流场分布，查看是否存在局部涡流区、低压滞止区，评估接头的压损值是否在系统允许范围内，同时结合流固耦合分析，校核管路在介质压力冲击下的结构强度，避免长期运行过程中出现焊缝开裂、管壁疲劳破损的问题。

　　不同于标准管路件可以直接选型采购，这类异形接头往往需要根据具体的设备布局定制化设计，建模时除了保证流道的顺滑性，还要兼顾加工工艺的可行性，比如如果采用金属管材弯制加工，需要核算弯制过程中的管壁延伸率，预留足够的加工余量；如果采用铸造工艺生产，需要设计合理的拔模斜度与流道型芯结构，避免铸造过程中出现砂芯偏移、壁厚不均的问题。在管路系统装配时，这类多通接头的定位精度直接影响整个管路的装配效率，三个端口的朝向偏差需要控制在安装允许的公差范围内，否则会导致相邻管路的安装应力集中，在设备运行振动的影响下，很容易出现接头密封失效、管路断裂的故障。

　　针对CFD分析的建模需求，这个模型的几何结构完全还原了流道的真实形态，没有对流道做不必要的简化，能够直接导入流体仿真软件进行网格划分，设置对应的介质入口、出口边界条件，完成流场速度分布、压力分布、湍流强度等参数的计算，为后续的接头结构优化、管路系统压损核算提供准确的几何基础。在实际的项目开发中，这类异形接头的设计往往需要经过多轮仿真迭代，通过调整弯折段的曲率、各端口的相对位置，在满足安装空间约束的前提下，尽可能降低局部流阻，提升管路系统的运行效率，减少不必要的能耗损失。
