便携吸管瓶翻盖密封连接结构设计

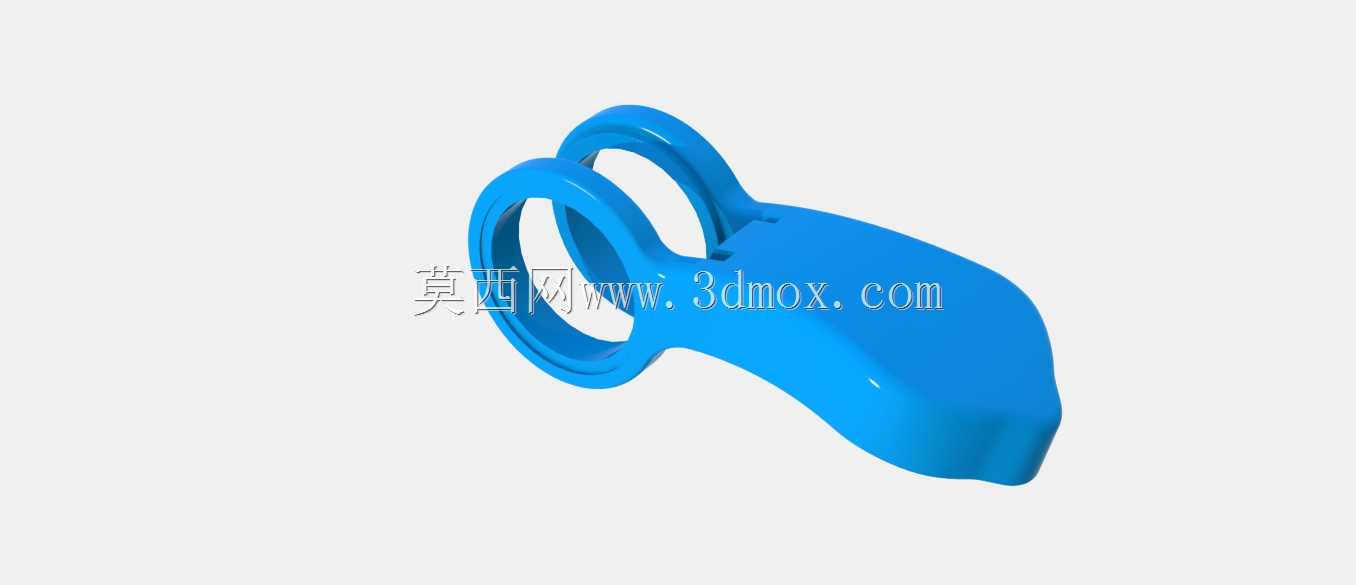

　　日常户外出行、办公场景里，带吸管的便携饮水瓶已经是高频使用的随身容器，而翻盖部分作为直接影响使用体验与密封性能的核心部件，其结构设计合理性直接决定了产品的市场接受度。这款翻盖结构采用双环铰接的布局，两个同轴的环形铰接耳直接与瓶身颈部的安装位配合，不需要额外加装金属销轴，依靠塑料件自身的弹性形变完成装配，既减少了装配工序的零件数量，也避免了金属销轴长期接触液体出现锈蚀污染饮品的问题。从功能逻辑上看，翻盖闭合时需要同时实现两个核心作用：一是对吸管出口形成可靠密封，防止瓶内液体在倾斜、晃动状态下渗漏，二是对裸露的吸管端部形成防护，避免外界灰尘、杂物接触吸管入口造成卫生隐患。设计过程中，铰接位置的阻尼设定是需要反复校核的关键点，

　　阻尼过大会导致用户单手开盖时需要施加过大的力，操作体验生硬，阻尼过小则会出现翻盖自行松脱闭合的问题，容易在饮水过程中碰到用户面部，因此在铰接环的内径与配合轴的尺寸公差上，采用了小过盈的配合设计，同时在铰接接触位置做了微凸的摩擦筋结构，不需要额外加装阻尼垫片，依靠塑料自身的摩擦系数就能实现适中的开合手感，翻盖可以在0到120度的开合角度范围内任意位置悬停，不会因为重力作用自行下落。翻盖的主体外形采用了贴合手指按压弧度的曲面设计，用户单手握持瓶身时，拇指可以自然搭在翻盖的前端按压位置，不需要调整握持姿势就能完成开盖、合盖的操作，曲面的过渡位置全部做了R2以上的圆角处理，避免尖锐边角在使用过程中划伤皮肤，

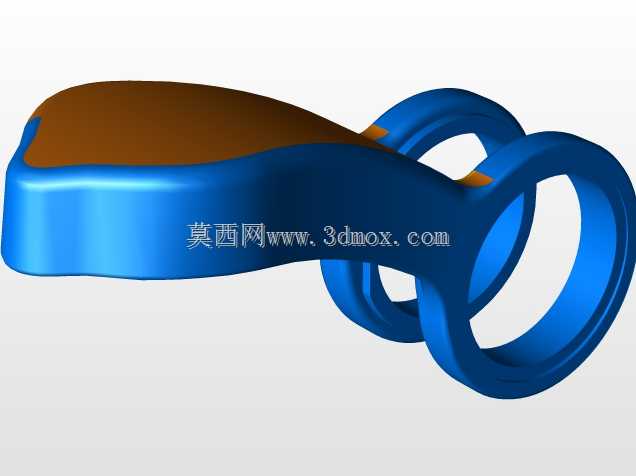

　　也能减少塑料件注塑过程中的应力集中问题，降低长期使用出现开裂的概率。从安装边界来看，双铰接环的中心距与瓶身颈部的铰接支座尺寸完全匹配，铰接环的内径适配常规直径3mm的一体式塑料铰接轴，翻盖闭合后，其下端面的密封槽位置刚好对准瓶身颈部的吸管出口，密封槽内可以嵌入食品级硅胶密封圈，当翻盖扣合到位时，密封圈的压缩量控制在0.3mm到0.5mm之间，既可以保证足够的密封比压，防止液体渗漏，也不会因为压缩量过大导致扣合力过大，用户操作费力。在结构强度校核层面，铰接位置是整个部件的应力集中区，反复开合过程中铰接耳的根部容易出现疲劳断裂，因此在铰接耳与翻盖主体的连接位置做了渐变的加厚过渡，壁厚从铰接耳的1.8mm平滑过渡到主体的2.2mm，

　　没有出现壁厚的突然变化，既可以避免注塑过程中出现缩痕、翘曲的成型缺陷，也能有效分散开合过程中的弯曲应力，经过万次开合模拟测试，铰接位置的最大应力值远低于常用食品级PP材料的疲劳强度极限，能够满足长期使用的寿命要求。翻盖的前端位置设计了一体式的卡扣凸台，与瓶身颈部的卡扣位配合，当翻盖闭合到位时会发出清晰的卡扣反馈声，提示用户已经锁止到位，不会因为轻微的晃动就自行弹开，卡扣的配合深度设计为1.2mm，既可以保证足够的扣合锁止力，也不需要用户施加过大的力就能掀开翻盖。考虑到户外使用的场景，整个翻盖的外表面没有设计容易积灰的深凹槽结构，所有的凹槽深度都不超过1mm，用户可以很方便地用清水冲洗掉表面的污渍，不会在缝隙里残留饮料渍滋生细菌。和传统的螺旋瓶盖相比，这种翻盖结构不需要双手操作，用户在运动、驾车或者手持其他物品的状态下，单手握瓶就能完成开合动作，尤其适合运动水杯、儿童吸管杯、便携随身饮瓶这类产品的配套使用。在注塑成型的工艺性上，整个部件采用了均匀壁厚设计，除了铰接位置的加强过渡外，其余位置的壁厚差控制在0.3mm以内，避免出现壁厚不均导致的填充不满、缩孔、翘曲等问题，分模线设置在翻盖的侧面居中位置，不会在用户经常接触的外表面留下明显的合模痕，减少后续的表面处理工序。
