带混凝土轨枕与扣件的铁路轨道结构

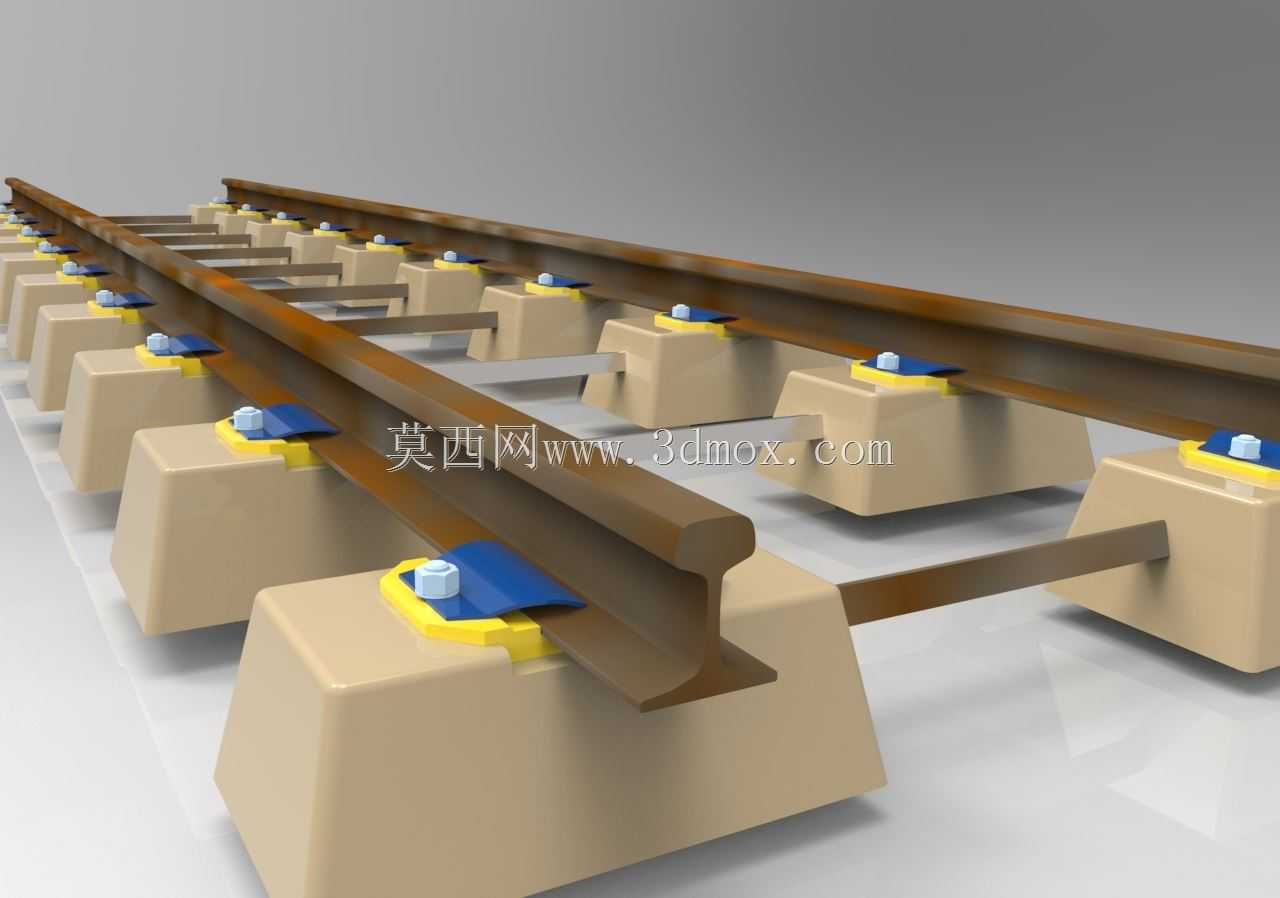

这套铁路轨道结构模型还原了普速及重载铁路常用的有砟轨道核心铺装段构造，主要应用于干线铁路、货运专线、厂区专用线、城市轨道交通地面段的线路铺设场景，是承载列车荷载、引导列车行驶方向的核心基础设施结构。模型完整呈现了钢轨、混凝土轨枕、弹性扣件、轨距连杆等核心部件的装配关系，可用于轨道交通工程的方案展示、施工交底、运维培训以及相关专业的教学演示场景。从实际用途来看，该结构承担着将列车车轮的竖向荷载、横向冲击力、纵向制动力均匀传递至下部道砟道床的作用，同时通过扣件的弹性形变缓冲列车行驶带来的振动，保持轨距的长期稳定，避免钢轨在长期荷载作用下出现横向位移、纵向爬行等病害，保障列车行驶的平顺性与安全性。产品功能特性上，模型还原的混凝土轨枕采用预应力混凝土结构形态，相比传统木枕具备更高的抗压强度、抗腐蚀能力与更长的服役寿命，适配大轴重、高密度的列车通行需求；配套的弹条式扣件通过弹条的扣压力将钢轨牢牢固定在轨枕承轨台上，搭配的弹性垫层可有效衰减轮轨振动向轨枕及下部道床的传递，降低轨道结构的疲劳损伤；轨间设置的连杆结构可进一步强化轨排的整体刚度，维持轨距在允许偏差范围内，尤其适配小半径曲线段的轨道加固需求。设计思路上，整套结构遵循铁路轨道设计的等强度原则，各部件的受力匹配经过严谨的力学适配：钢轨截面采用标准工字形轮廓，保证头部耐磨、腰部抗弯、底部承压的力学性能；轨枕的承轨台设置了适配轨底坡的倾斜角度，使车轮荷载能够沿钢轨轴心均匀传递，避免轨底出现应力集中；扣件的安装位置避开了轨枕的应力薄弱区，同时预留了日常养护时调整轨距、高低的操作空间，方便运维作业。从外形尺寸与安装边界来看，模型还原的标准轨距轨道段，单根混凝土轨枕长度适配标准轨距的铺设要求，轨枕按照固定间距沿线路纵向排布，扣件安装时需保证弹条扣压端与钢轨轨底完全贴合，螺栓扭矩达到设计要求值，轨排组装完成后需嵌入道砟道床并经过捣固作业，保证轨枕下部道砟密实，整体结构的安装边界需预留两侧道砟肩宽、线路上部的列车通行限界，避免周边构筑物侵入轨道安全界限，保障线路运营安全。
