电气化铁路接触网与轨道配套结构设计

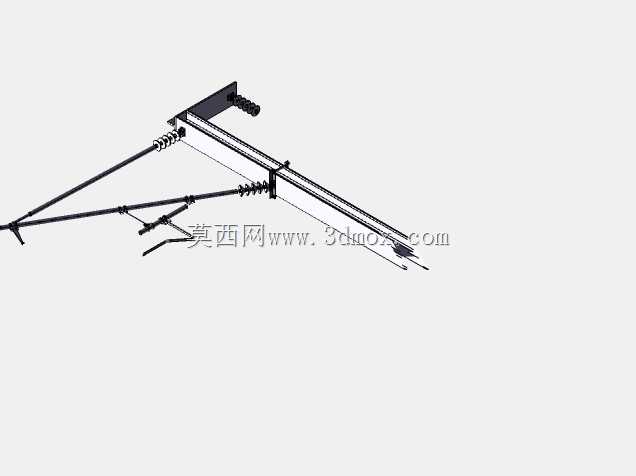

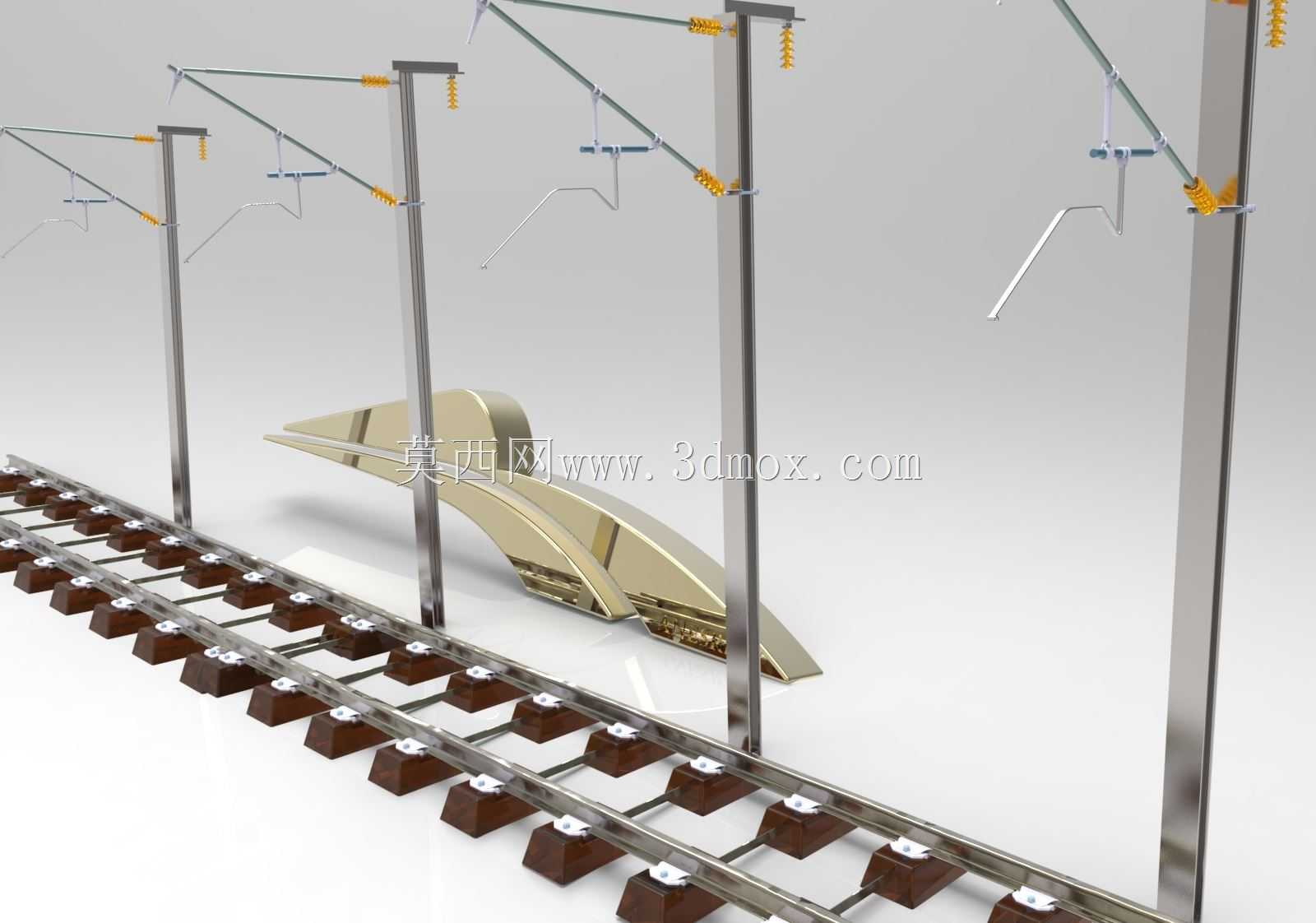

这套三维结构完整还原了电气化铁路核心的接触网与轨道配套系统，是铁路牵引供电体系中直接为电力机车输送电能的关键地面设施，广泛应用于普速电气化铁路、高速客运专线、城市轨道交通地面段等场景，承担着将牵引变电所输出的电能稳定传递给行进中列车受电弓的核心作用，是电力列车能够持续高速运行的核心基础配套设施。整套结构沿轨道纵向等距排布，下部为标准铁路轨道结构，采用钢制轨身搭配混凝土轨枕的组合形式，轨枕按照固定间距排布在道床上，钢轨通过扣件与轨枕牢固连接，轨距、轨底坡等参数完全符合铁路线路设计规范，能够为列车提供稳定的走行支撑，同时预留了接触网支柱的安装基础边界，确保支柱安装位置与轨道中心线的横向距离符合安全限界要求，避免列车运行过程中与支柱发生剐蹭。上部接触网系统采用单腕臂支柱支撑形式，每根钢制支柱垂直安装于轨道侧方的基础上，支柱上部伸出的腕臂结构用于承托接触悬挂组件，包含承力索、接触线、定位装置、绝缘子部件，其中接触线沿轨道中心线正上方架设，保持恒定的拉出值与导高，确保列车受电弓在运行过程中能够与接触线保持均匀可靠的滑动接触，避免出现离线、拉弧等问题；绝缘子部件将带电的线缆部分与接地的支柱结构完全隔离，满足高压供电的绝缘安全要求，定位装置则用于固定接触线的横向位置，抵消受电弓滑动带来的横向偏移，保证接触线始终处于受电弓的有效工作范围内。设计过程中充分考虑了户外长期服役的工况需求，支柱与腕臂均采用等截面钢结构设计，在保证结构强度能够承受线缆张力、风载、覆冰载荷的前提下尽可能简化结构形态，降低生产制造与现场安装的难度；各连接节点的位置预留了充足的安装调节余量，方便施工过程中根据现场实际线路情况微调接触线的高度与位置，整套结构的横向安装宽度、支柱高度、接触线悬挂高度均严格符合铁路建筑限界要求，不会侵入列车运行的安全空间，同时兼顾了日常运维的检修空间需求，方便运维人员定期检查绝缘子状态、调整接触线张力、更换磨损部件。
