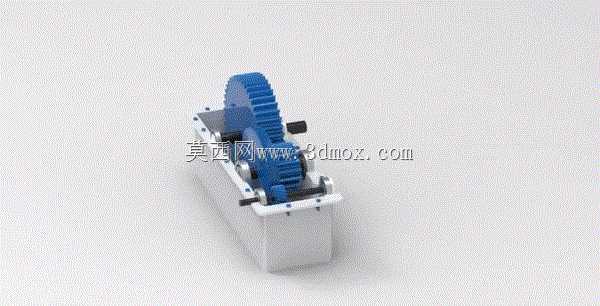

两级传动齿轮变速箱体结构设计

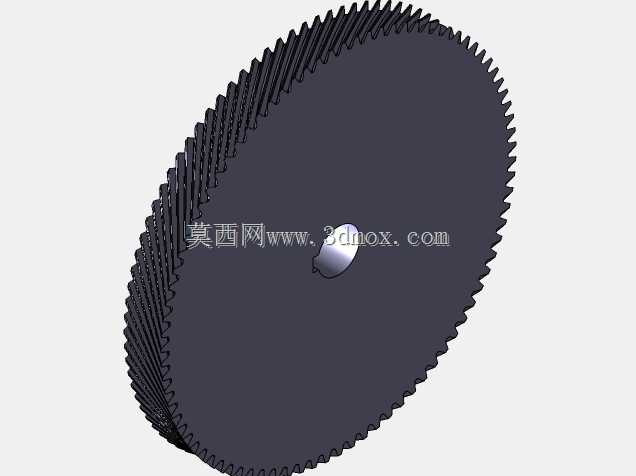

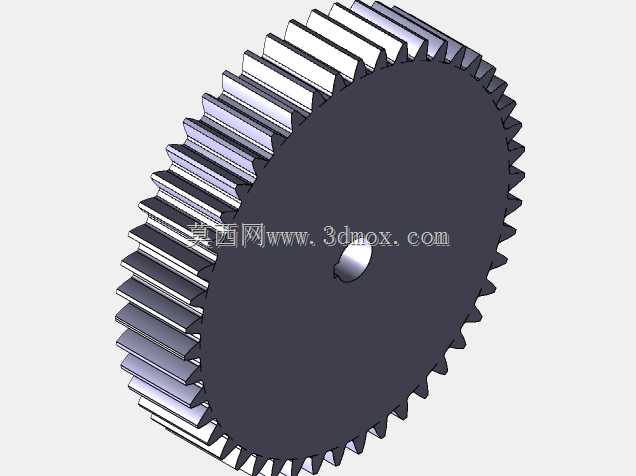

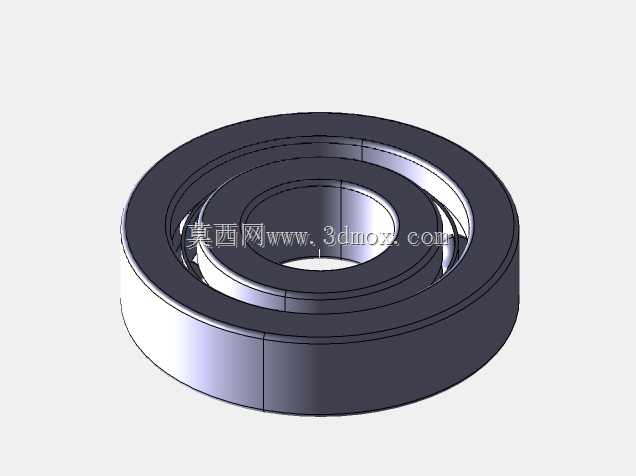

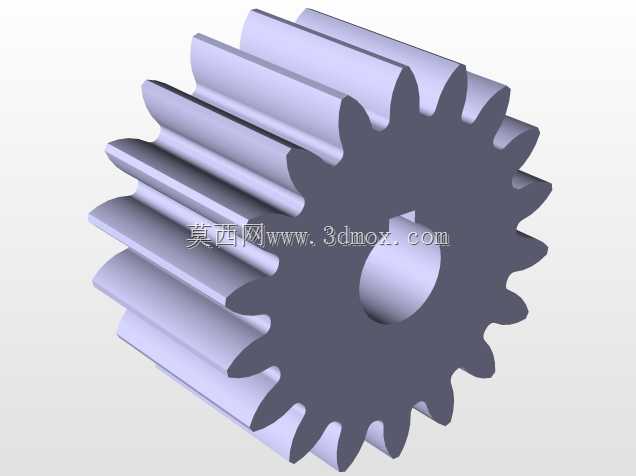

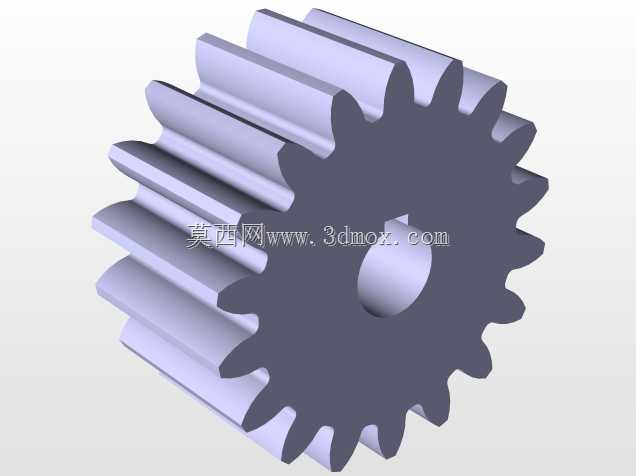

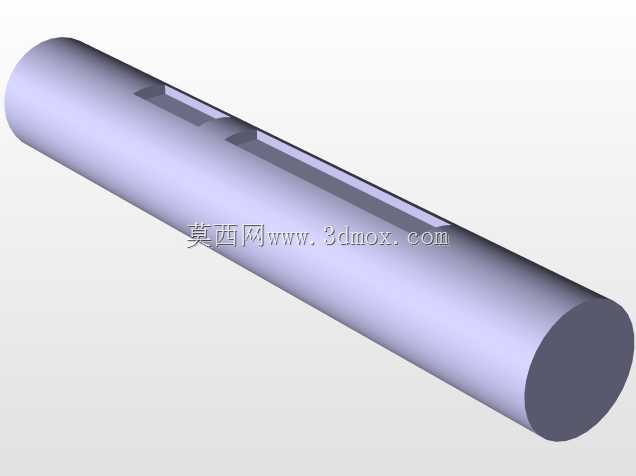

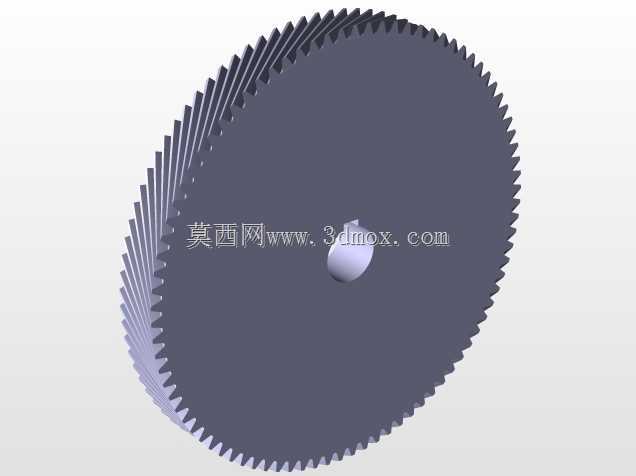

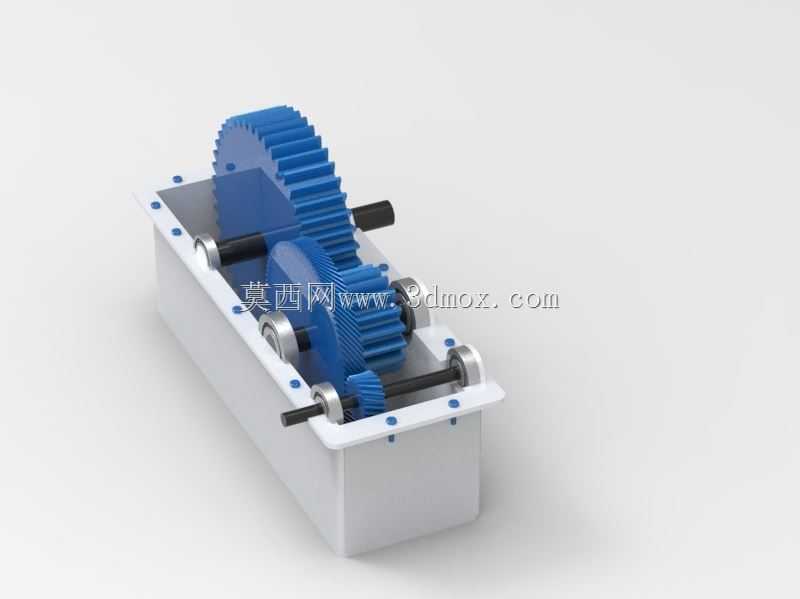

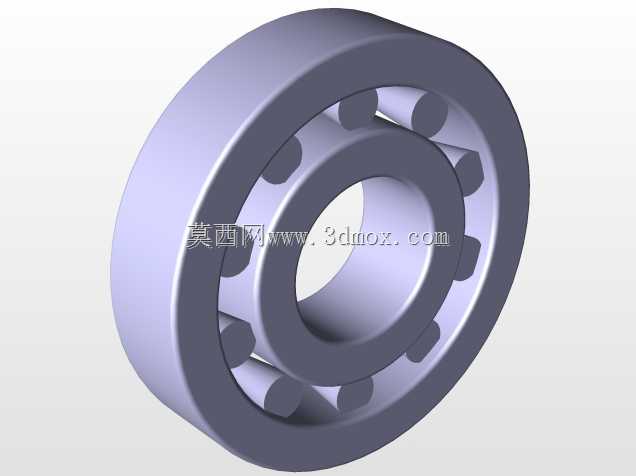

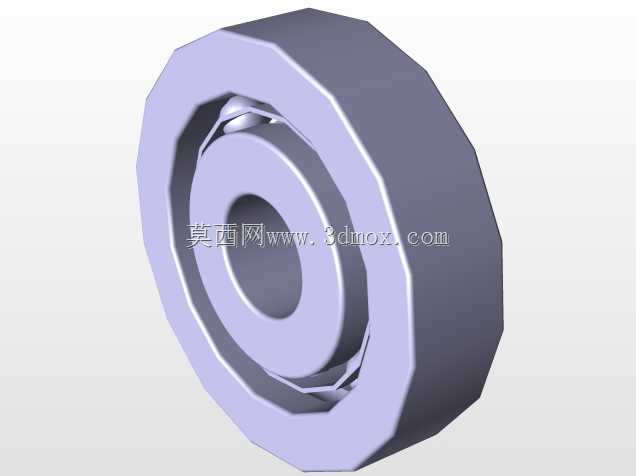

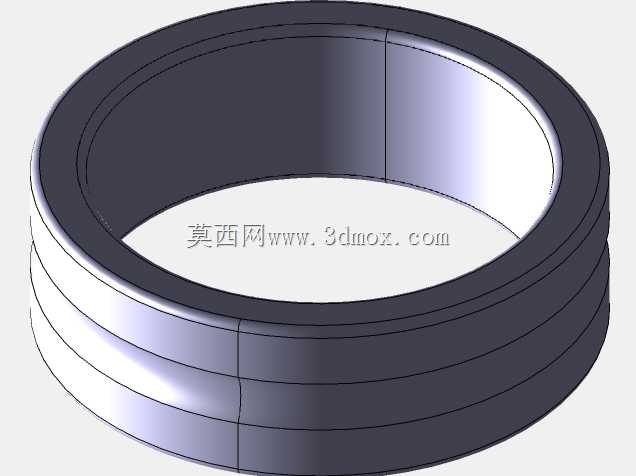

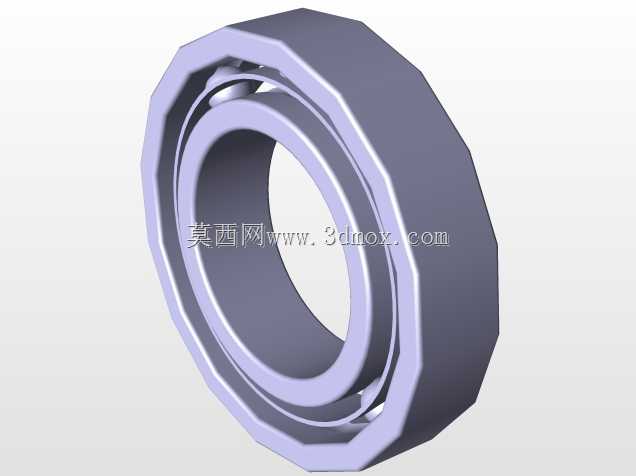

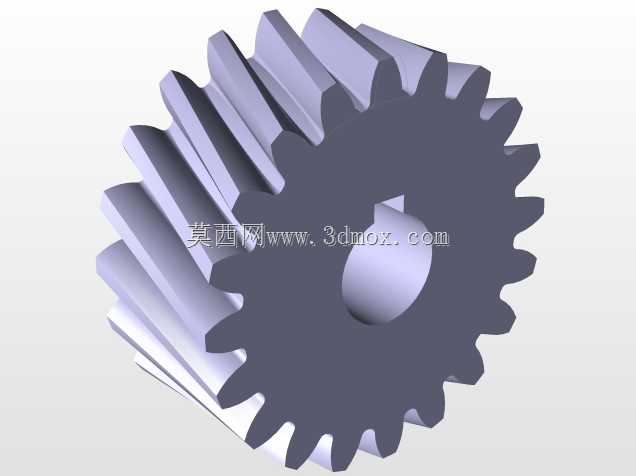

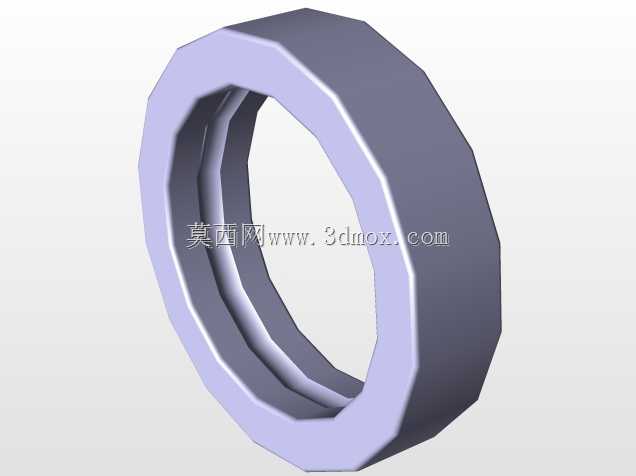

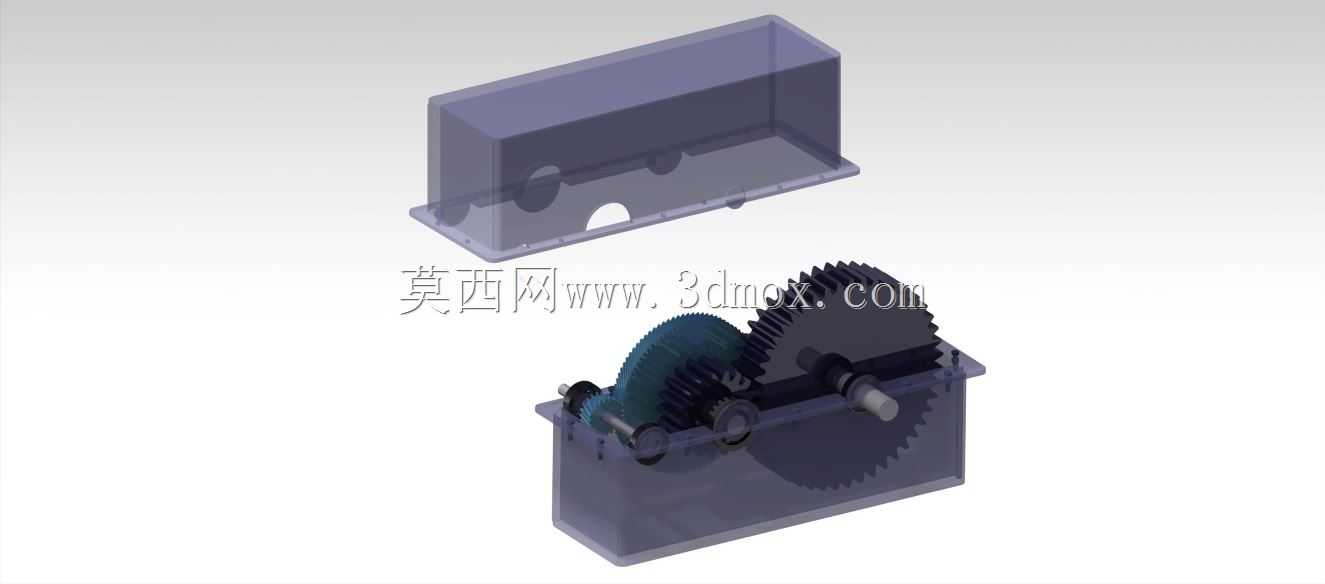

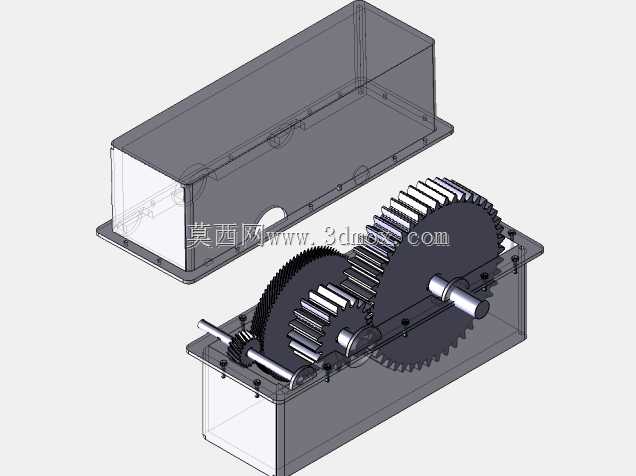

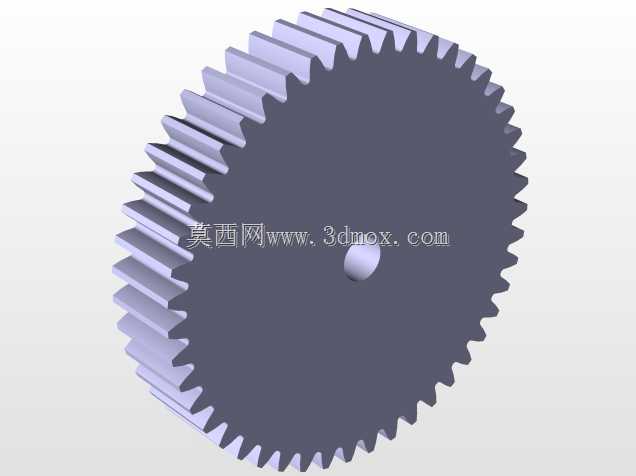

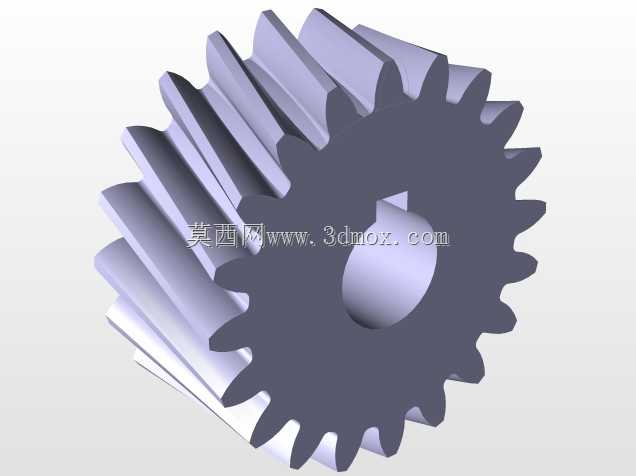

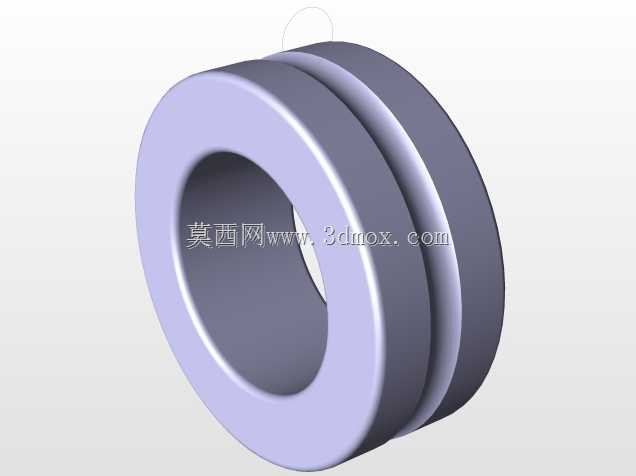

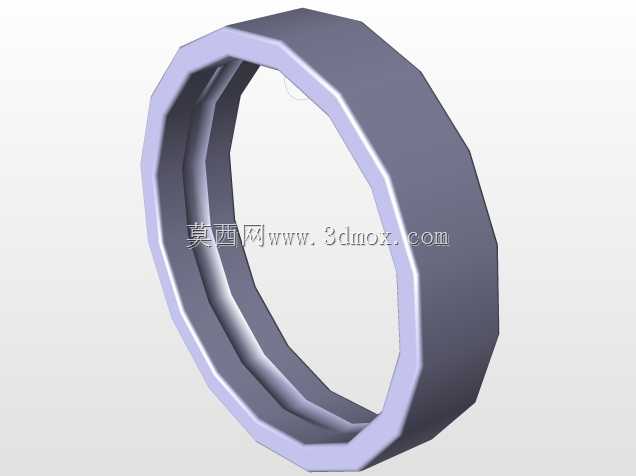

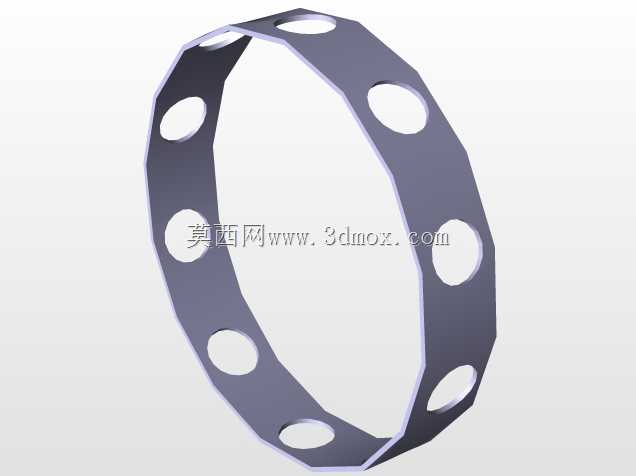

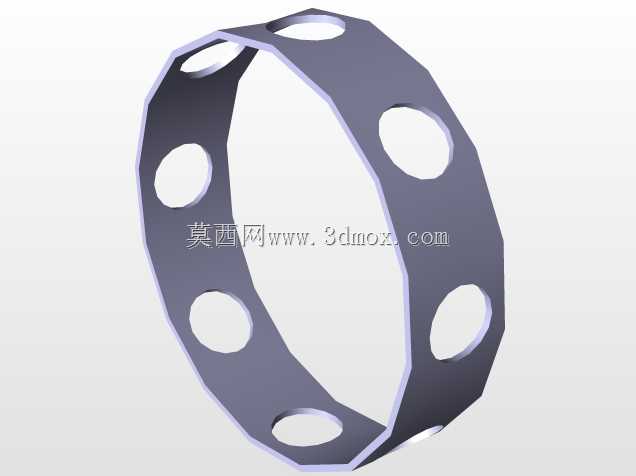

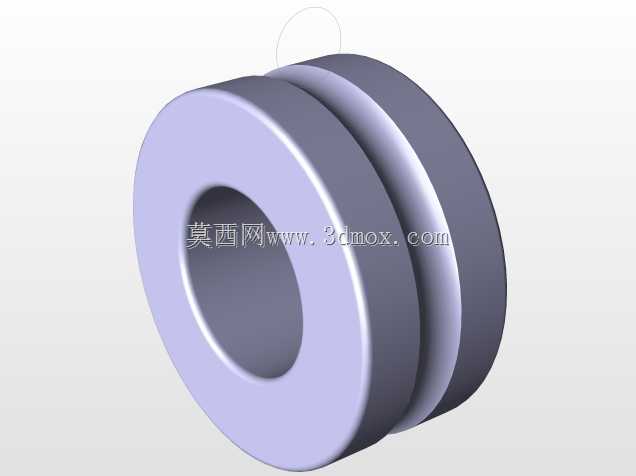

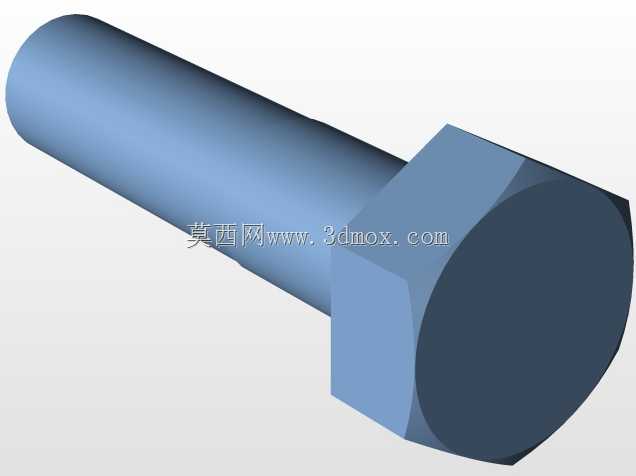

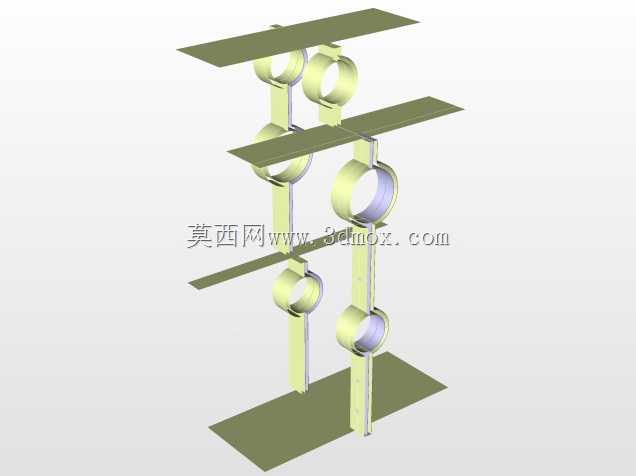

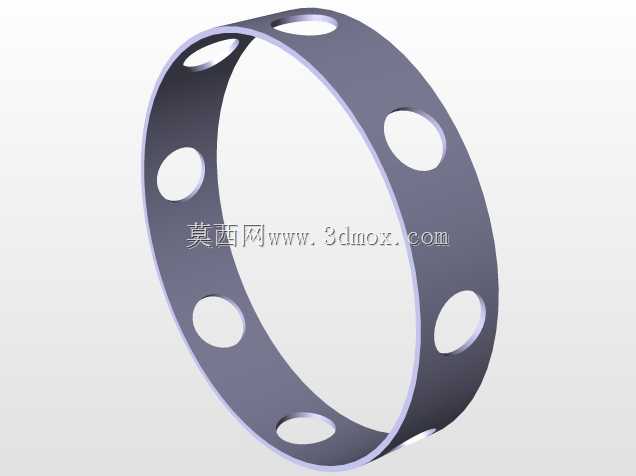

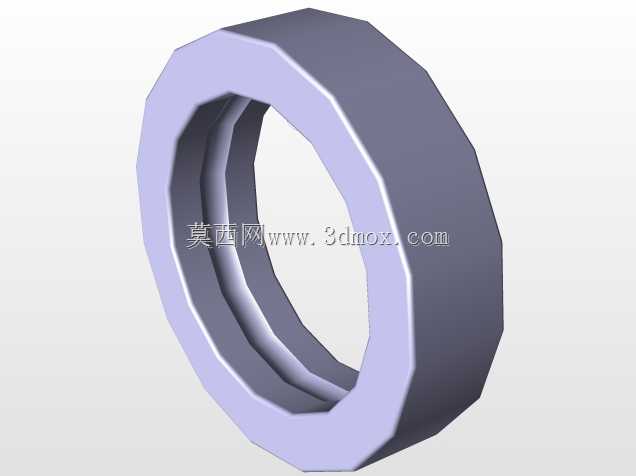

该齿轮变速结构主要应用于中小功率的机械传动场景中，常见于轻工输送设备、小型机床进给机构、教学实验实训台以及非标自动化生产线的动力传递单元，核心作用是在动力源与执行端之间实现转速匹配与扭矩放大，满足不同工况下执行端对输出转速、输出扭矩的差异化需求，解决原动机转速过高、扭矩不足无法直接驱动负载的传动痛点。整套结构采用两级定轴齿轮传动布局，输入端连接驱动电机输出轴，动力首先传入第一级高速齿轮副，通过小齿数主动轮与大齿数从动轮的啮合完成第一次减速增扭，随后动力传递至中间传动轴，再经由第二级低速齿轮副完成第二次减速，最终从输出轴端将适配工况的动力传递至负载端，可根据实际传动比需求搭配不同齿数的齿轮组合，实现多档位转速输出的适配。设计过程中优先考虑传动平稳性与装配便捷性，箱体采用一体式剖分式基座结构，上部为开放的齿轮安装腔，下部为封闭的储油腔，可储存润滑油脂对啮合齿轮、支撑轴承进行持续润滑，降低传动过程中的摩擦损耗与运行噪音，延长核心传动部件的使用寿命。齿轮选用直齿与螺旋齿搭配的组合形式，高速级采用螺旋齿轮提升啮合重合度，降低高速运转时的冲击与振动，低速级采用直齿正齿轮提升大扭矩传递下的承载能力，兼顾传动效率与运行稳定性。支撑部位采用标准滚动轴承作为转动支撑，分别布置在输入轴、中间轴、输出轴的两端定位位置，轴承安装位预留标准公差配合边界，轴系零件设计时预留轴向窜动间隙，避免热胀冷缩导致的轴系卡滞问题。箱体两侧预留轴系穿装孔位，安装孔位按照标准安装边界设计，可直接适配常规规格的电机连接法兰与负载端连接接口，整体外形紧凑规整，安装基座预留固定螺栓孔位，可直接固定在设备安装台面，无需额外设计定制转接支架，能够大幅缩短非标设备的传动系统设计与装配周期，同时结构拆解方便，便于日常的维护检查与易损零件更换。
