多规格星型弹性联轴器结构设计方案

星型联轴器作为机械传动系统中应用极为广泛的轴系连接部件，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴之间因加工误差、安装偏差、承载变形、温度形变产生的径向、角向与轴向偏移，避免轴系因附加载荷产生异常磨损、振动甚至断裂失效，在各类工业传动场景中承担着关键的动力衔接职能。这类联轴器常见于中小型功率传动场景，覆盖机床进给系统、输送线驱动单元、泵类设备传动端、风机动力连接端、自动化生产线模组等诸多工业场景，能够适配不同转速、不同扭矩等级的动力传递需求，尤其适合对传动缓冲有要求、启停较为频繁的工况。

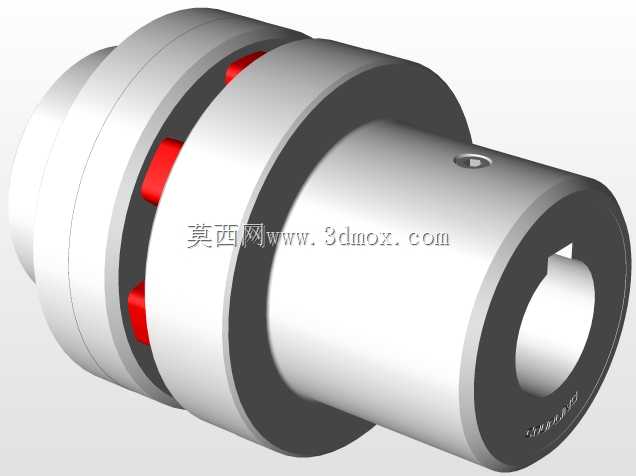

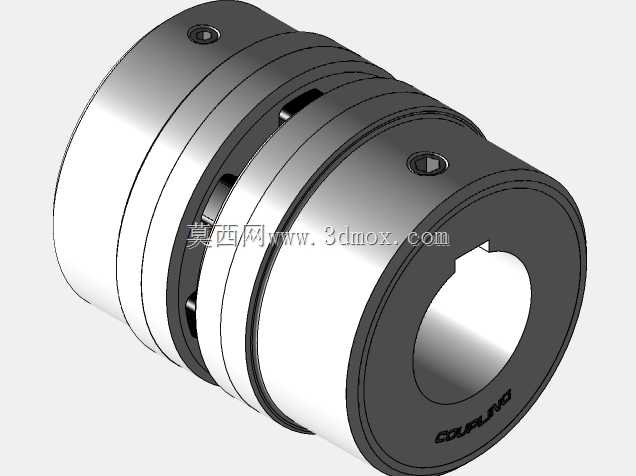

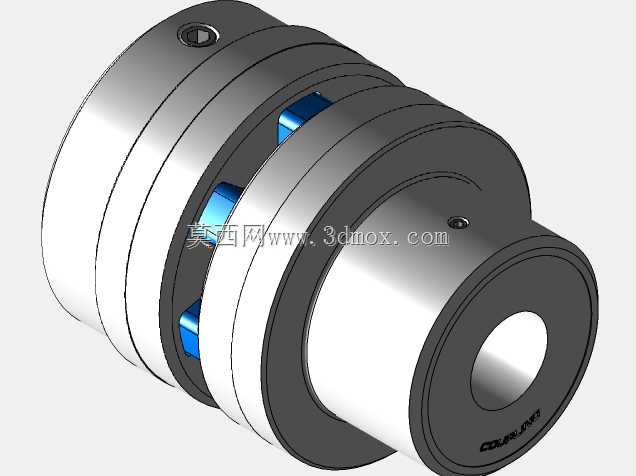

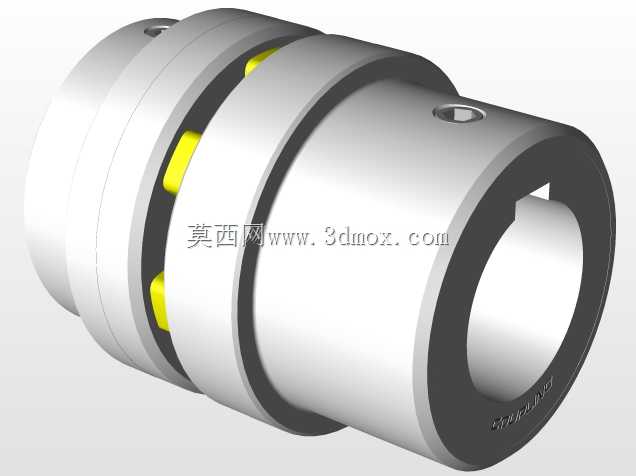

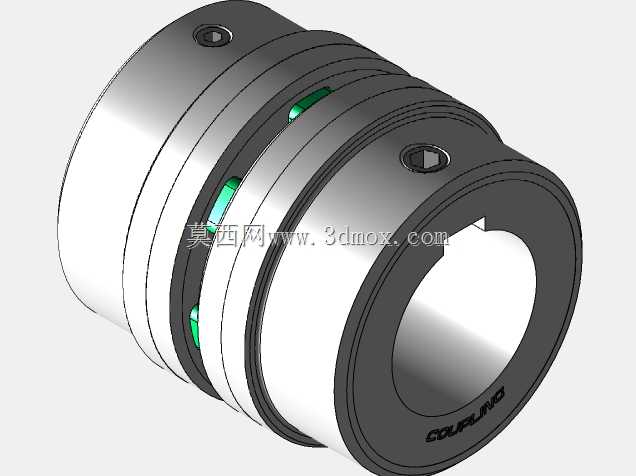

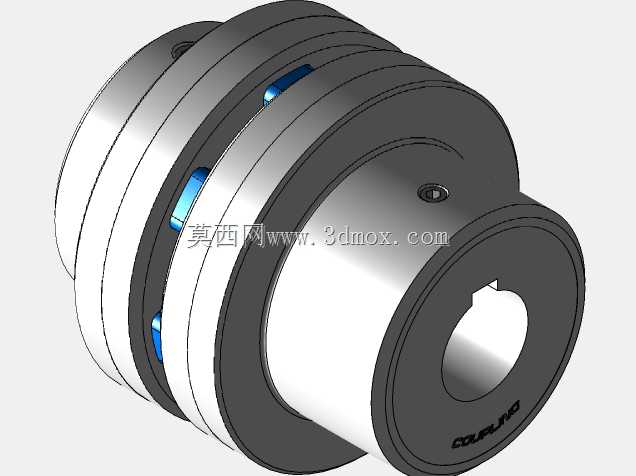

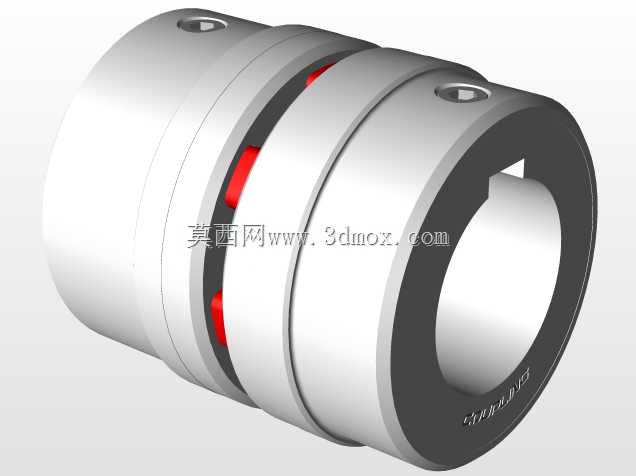

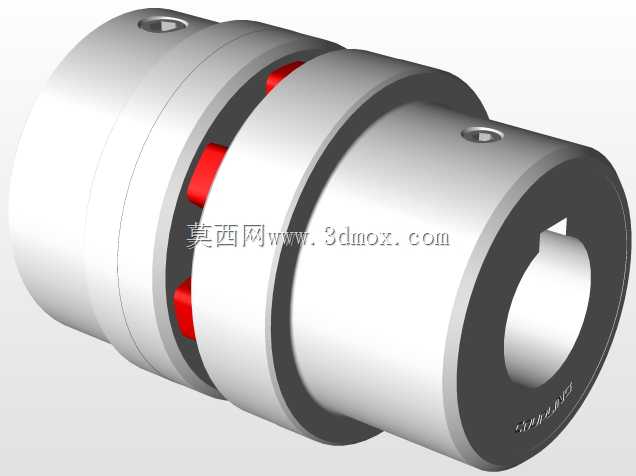

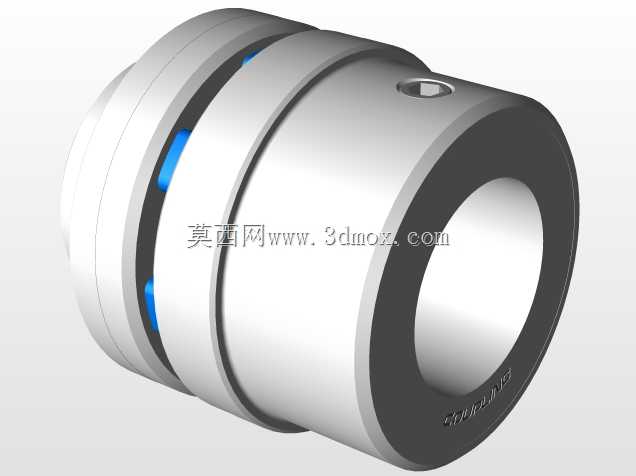

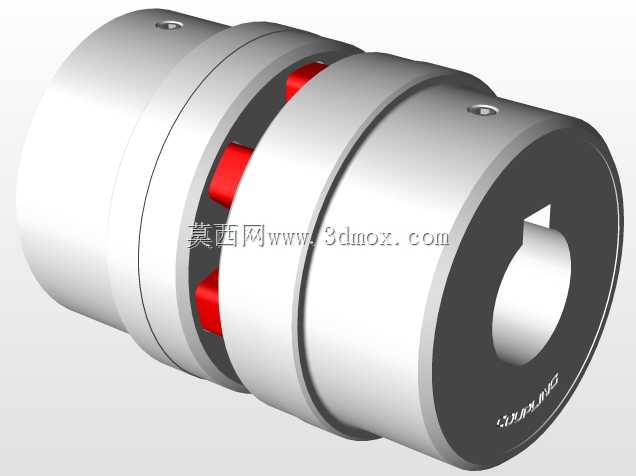

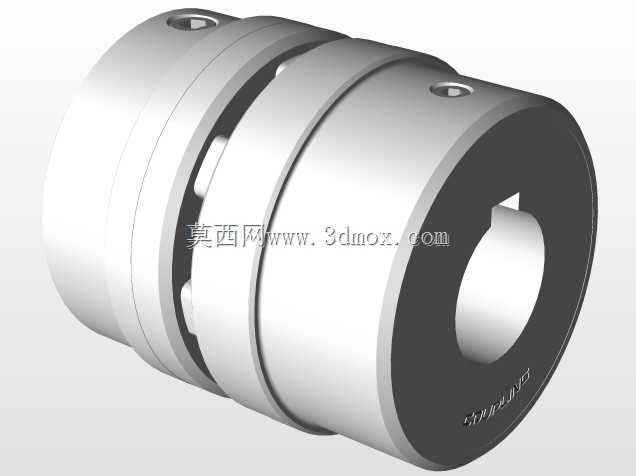

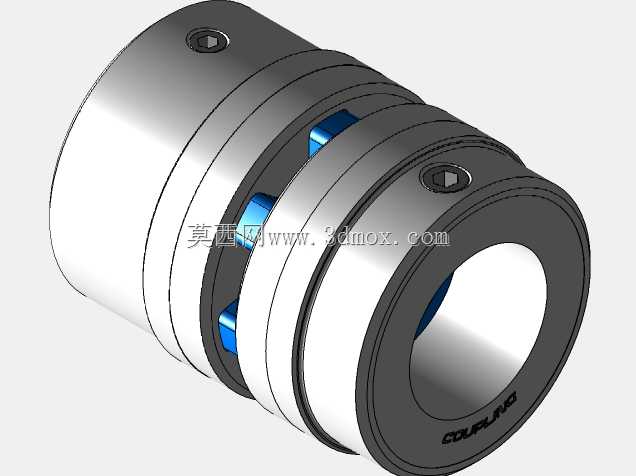

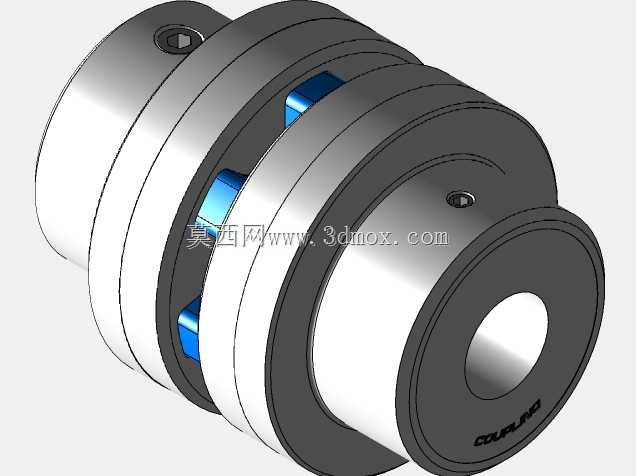

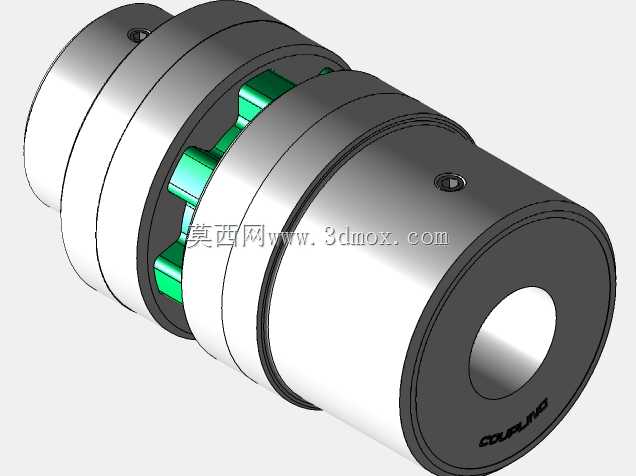

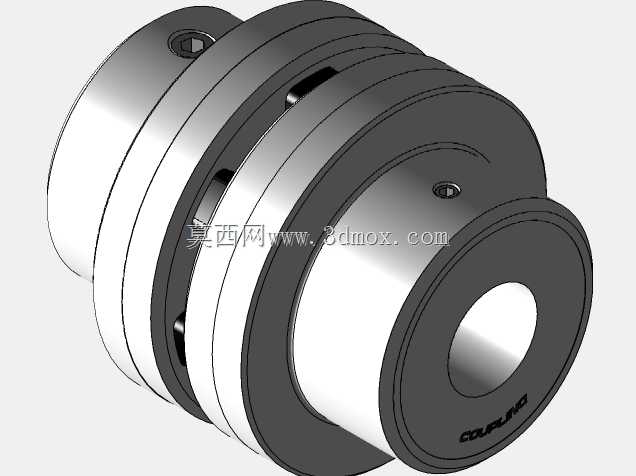

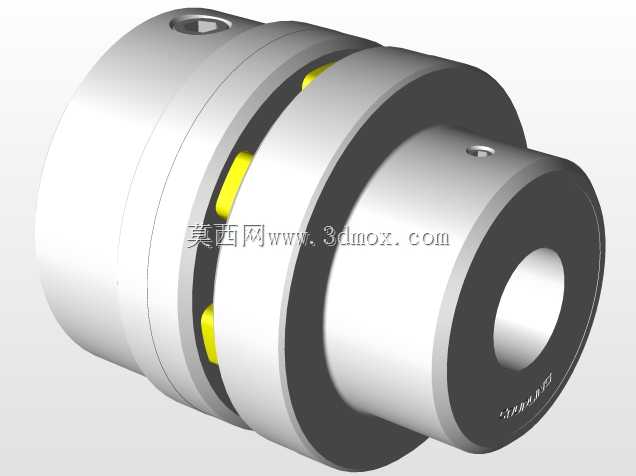

本次呈现的星型联轴器系列，采用金属轴套搭配弹性星型垫的经典结构，不同规格的产品对应不同的扭矩承载范围与安装尺寸边界，可适配不同轴径的动力输出与输入轴连接需求。金属轴套部分采用高强度金属材质加工，轴孔可根据实际安装需求加工为键连接、抱紧连接等不同形式，保证与轴的可靠固定，避免传动过程中出现打滑松脱；中间的弹性星型元件采用耐磨弹性材质制作，呈多瓣星型结构嵌合在两端轴套的卡槽内，既能够稳定传递扭矩，又可以通过自身的弹性形变吸收传动过程中的冲击振动，补偿两轴之间的各类安装偏差，同时具备一定的阻尼特性，能够降低传动系统的共振风险。

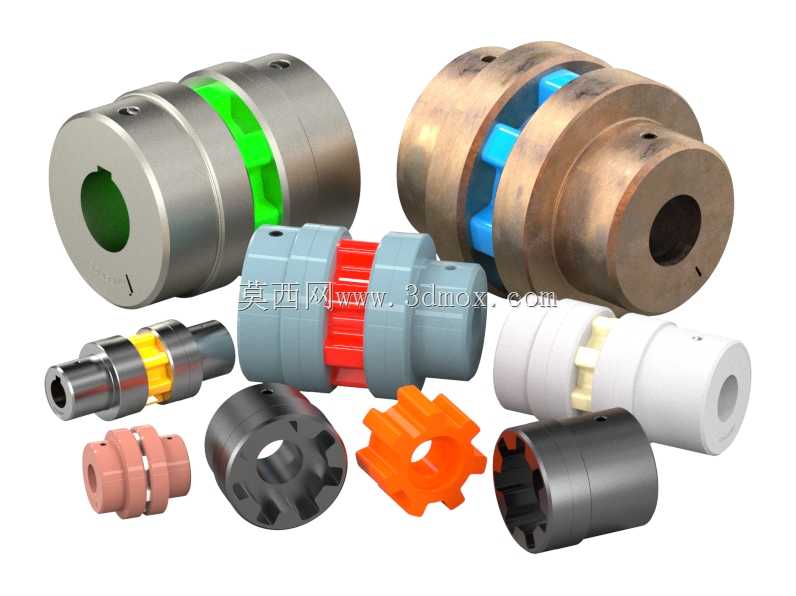

在设计层面，该系列联轴器遵循模块化设计思路，不同外径、不同长度的规格对应明确的安装边界：小尺寸规格适配轻载高速传动场景，整体结构紧凑，转动惯量低，适合伺服电机、步进电机等精密传动场景的轴系连接；大尺寸规格采用更厚实的金属本体与更大截面的弹性垫，能够传递更大的额定扭矩，适配普通工业电机、减速机输出端等重载传动场景。不同颜色的弹性垫对应不同的硬度等级，可根据实际工况的减震需求、扭矩需求选择适配的弹性元件，比如硬度较高的弹性垫适合大扭矩、低缓冲需求的场景，硬度较低的弹性垫适合冲击载荷大、对减震要求高的场景。安装时只需将两端轴套分别固定在主动轴与从动轴上，将星型弹性垫嵌入其中一端轴套的卡槽，再对齐另一端轴套的卡槽推合即可完成装配，后期维护更换弹性元件时无需完全拆卸两端轴套与设备连接，大幅降低运维的时间成本。同时联轴器的外圆做了平滑处理，无突出尖锐结构，高速旋转时不会产生额外的风阻与安全隐患，外露的金属表面做了防锈处理，能够适应常规工业车间的使用环境，避免长期使用出现锈蚀影响拆装与传动精度。
