紧凑型手持电动绞车结构设计方案

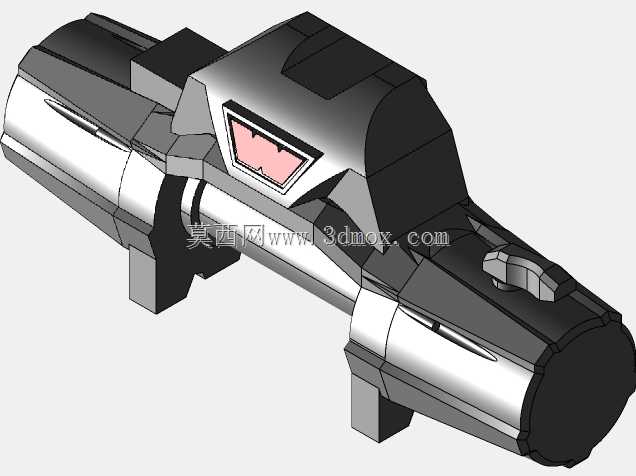

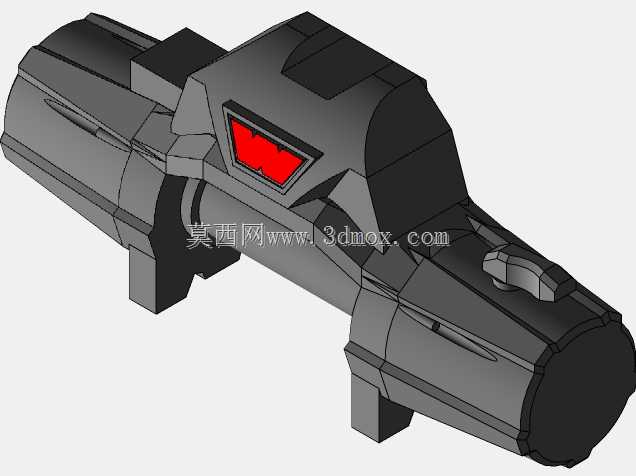

这款手持电动绞车主要面向户外作业、小型设备移位、轻型载荷牵引场景设计，可覆盖户外探险脱困、车间小型工件移位、仓储轻型货物拖拽、农用轻型机具牵引等多类使用需求，区别于传统固定式大型绞车，该产品采用一体化手持构型，无需复杂的安装固定流程，单人即可完成操作与携带，适配无固定安装点位的临时牵引作业场景。在实际用途层面，该绞车可提供稳定的低速大扭矩牵引输出，能够完成水平方向的载荷拖拽、小角度坡面的载荷提升、张紧作业场景下的绳索拉紧紧固作业，相比手动绞车大幅降低操作人员的劳动强度，相比大型牵引设备具备更强的场景适配性，可在狭窄空间、野外无供电配套的场景下完成作业任务。产品功能特性上，整体采用集成式动力传动布局，将动力单元、减速传动单元、绞盘卷筒、操作握持结构整合为一体化机身，机身设置有符合人体工学的握持区域与操作按键，操作时可单手握持完成启停与牵引力调节，机身侧面设置有状态指示区域，可直观反馈设备运行状态与载荷情况，传动结构采用多级减速设计，可将动力单元的高转速低扭矩输出转化为卷筒端的低转速大扭矩输出，同时内置止逆结构，可在牵引作业过程中实现载荷锁止，避免载荷倒转引发的安全风险，外壳采用高强度工程材质包覆，兼顾结构强度与整机重量控制，可适应户外复杂工况下的磕碰、防尘防泼溅使用需求。在设计思路层面，该产品优先平衡便携性与牵引能力的关系，整体构型采用对称式布局优化重量分布，避免单手握持时出现重心偏移引发的操作疲劳，传动结构采用同轴式布局缩短整机轴向长度，将卷筒集成在机身中段位置，让牵引受力点与握持位置的力臂更短，降低操作时的反扭矩对手腕的负荷，外壳造型采用多面切角的硬朗设计，既提升外壳的结构抗形变能力，也避免外壳出现易积水的凹陷结构，同时在握持区域设置防滑纹理与凸起防护结构，避免操作时手滑脱落。外形尺寸与安装边界方面，整机采用长条形手持构型，径向最大尺寸控制在单手握持的舒适围度范围内，轴向长度适配单人手臂操作的合理区间，无需额外的安装支架即可直接手持使用，若需固定点位作业，可通过机身预留的标准连接点位快速固定在支架、车辆前端等安装基础上，连接点位采用通用尺寸设计，可适配多数常规牵引安装位，卷筒的容绳量适配轻型牵引作业常用的绳索长度，绳索导出方向可随作业需求调整，不会与机身结构产生干涉。
