适用于齿轮箱装配的直齿圆柱传动齿轮

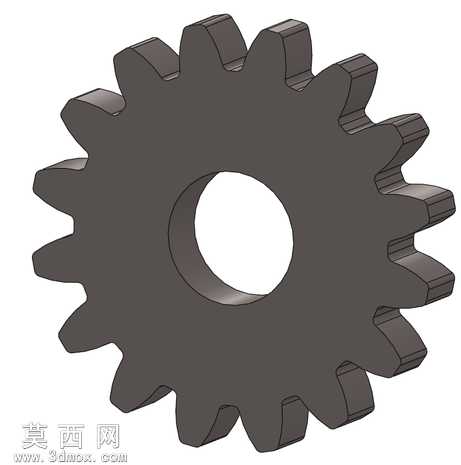

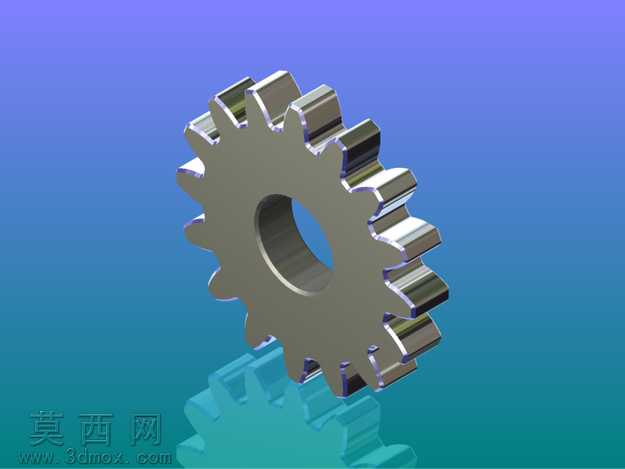

本齿轮三维模型采用参数化建模思路完成，建模过程中首先以齿轮分度圆、齿顶圆、齿根圆的标准参数为基准，先绘制齿轮中心轴孔的二维草图，通过拉伸凸台命令生成齿轮的基体圆盘结构，再依据渐开线齿廓的成型原理，精准绘制单个轮齿的截面轮廓，通过拉伸生成单个轮齿实体后，采用圆周阵列命令围绕齿轮中心轴完成全部轮齿的均匀排布，保证所有轮齿的齿距、齿厚参数完全一致，避免出现传动卡滞的问题。模型在细节处理上，对齿顶、齿根的过渡位置做了符合机械加工标准的圆角处理，还原实际机加工齿轮的工艺特征，中心轴孔的尺寸按照通用齿轮箱的装配配合公差要求设定，能够直接适配对应直径的传动轴，无需额外调整尺寸即可完成虚拟装配。材质设置上选用了工业齿轮常用的45号钢材质参数，渲染时赋予模型哑光金属质感，还原调质处理后钢材的表面色泽，同时通过光影调整突出轮齿的轮廓结构与中心孔的装配特征，清晰展示齿轮的整体形态。模型结构完全遵循直齿圆柱齿轮的设计规范，轮齿沿轴向方向为平直结构，无螺旋角设计，传动过程中不会产生轴向力，适配平行轴之间的动力传递场景，整体结构简洁规整，没有冗余的几何特征，既保证了模型在虚拟装配、运动仿真过程中的运行流畅度，也能够直接导出为工程图纸用于实际生产加工参考。设计过程中充分考虑了齿轮箱内的装配适配性，齿轮的厚度、外径参数均匹配常见小型齿轮箱的内部安装空间，轮齿的模数、齿数参数经过传动比校验，能够与同模数的其他齿轮平稳啮合，满足齿轮箱内的动力传递需求，可用于机械原理教学演示、齿轮箱装配仿真、传动机构运动模拟等多种场景。
