五缸星形航空活塞发动机三维结构模型

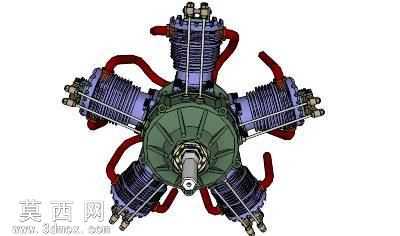

本模型为五缸星形排布活塞式航空发动机的三维结构模型，建模过程严格遵循星形发动机的真实机械结构逻辑，采用自顶向下的装配设计思路完成整体搭建。首先完成核心机匣主体的建模，机匣作为整台发动机的承载基座，建模时还原了其辐射状的气缸安装定位面、中心曲轴轴承安装位、外部加强筋结构，对机匣表面的散热鳍片、安装螺栓孔位都做了精准的特征还原，保证各安装位的同轴度、位置度符合真实机械设计公差要求。围绕中心机匣呈72度夹角均匀排布五个独立气缸组件，每个气缸组件单独完成建模后按角度约束装配到机匣对应位置，气缸部分还原了散热鳍片的分层结构、气缸内壁的活塞运动腔道、顶部的气门安装座与火花塞接口，外部的红色排气管道采用扫掠特征完成建模，还原了管道从气缸排气口引出的弯曲走向与连接法兰结构，气缸外部的拉杆螺栓采用圆周阵列方式布置，还原了真实发动机中拉紧气缸与机匣的紧固结构。中心传动部分完成了曲轴、连杆、活塞组件的建模与运动配合约束，每个活塞通过独立的连杆与中心曲轴的曲柄销连接，还原了星形发动机特有的 master rod 主连杆结构与其余副连杆的铰接结构，保证模型可模拟曲轴转动时五个活塞依次完成进气、压缩、做功、排气冲程的运动逻辑。材质渲染阶段，为机匣部分赋予了军绿色金属烤漆材质，还原老旧航空发动机的机匣表面质感，气缸散热鳍片部分赋予了阳极氧化紫蓝色金属材质，排气管道赋予了高温氧化后的红铜色金属材质，螺栓、金属拉杆等标准件赋予了镀锌钢材质，火花塞顶部的绝缘陶瓷部分赋予了米白色绝缘陶瓷材质，通过材质区分清晰展现不同部件的功能分区。建模过程中对所有运动部件做了干涉检查，确保活塞在气缸内的往复行程无卡滞，连杆摆动过程中与机匣、相邻气缸无结构干涉，各管路接口的位置与尺寸完全匹配对应部件的安装位，完整还原了星形发动机结构紧凑、单位重量功率密度高的结构特点，清晰展现了这类航空活塞发动机的内部传动逻辑与外部布局特征。
