锻铁加工用自动折弯设备结构设计

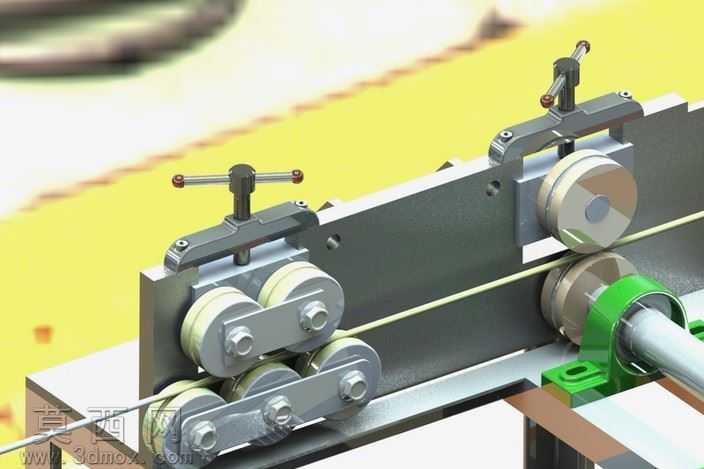

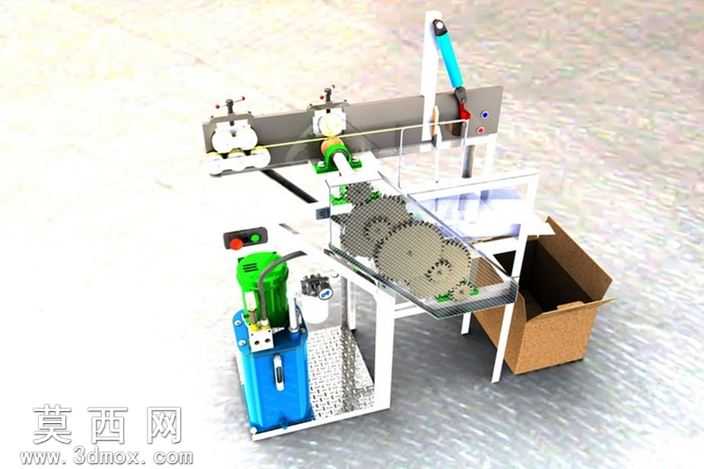

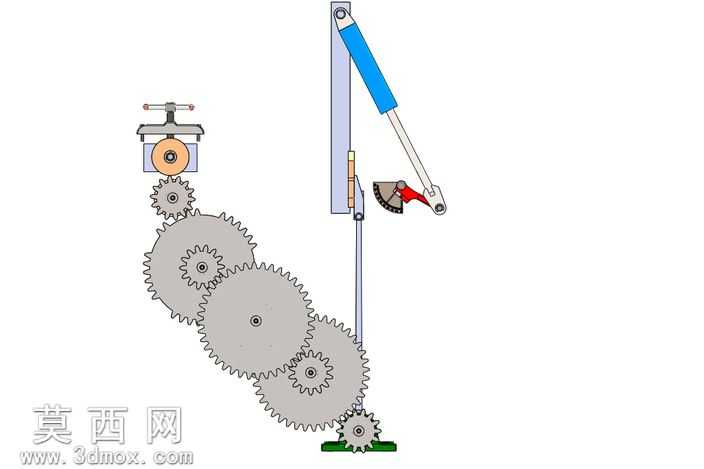

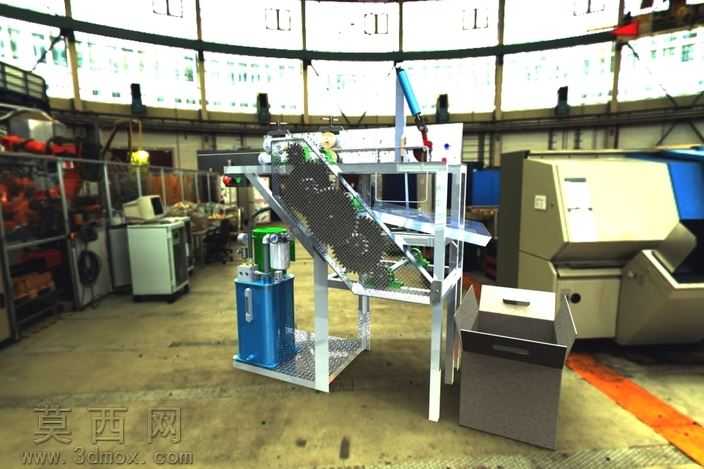

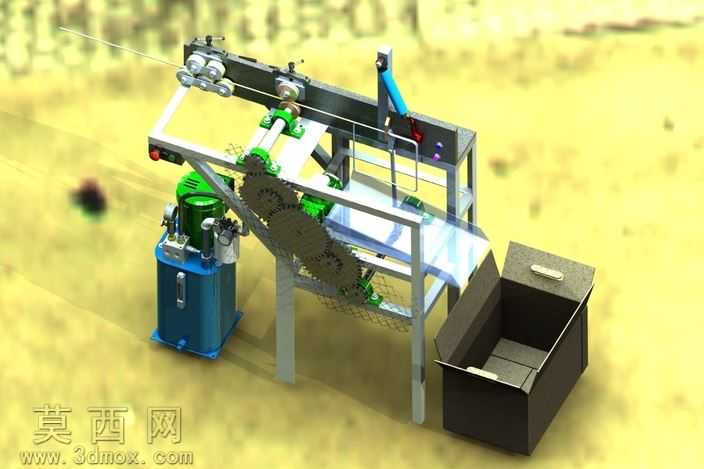

本三维模型为针对锻铁型材加工设计的专用折弯设备，整体建模过程严格遵循机械设计规范，先以基准坐标系搭建设备的整体机架框架，采用方管焊接机架作为承载主体，建模时逐一还原机架上的安装孔位、防滑花纹踏板、设备支脚的调平结构，保证各部件装配关系完全符合实际生产的公差要求。设备的动力单元采用液压站设计，建模时还原了液压泵、驱动电机、控制阀组、储油油箱的完整结构，对油箱上的液位计、放油阀、电机接线盒、控制按钮盒的细节都做了精细化建模，液压管路的走向完全按照实际布管逻辑排布，避免出现管路干涉的设计问题。传动部分采用齿轮组作为折弯动力的传递结构，建模时还原了不同模数传动齿轮的齿形结构、齿轮轴的支撑轴承、安装座的定位结构，保证齿轮啮合的传动比符合折弯力的输出需求。送料定位单元设置了多组可调式定位夹具，建模时还原了夹具的手轮调节结构、压料块的防滑纹路、定位标尺的刻度细节，可适配不同规格的锻铁型材进料定位。折弯执行端设置了角度可调的折弯压头，搭配限位挡块可实现不同角度的折弯成型作业，设备旁侧预留了成品料箱的放置位，可完成折弯后工件的自动落料收集。渲染阶段采用工业级写实材质，机架部分赋予磨砂金属焊接材质，液压油箱采用蓝色工业烤漆材质，齿轮传动部分赋予淬硬钢金属材质，踏板采用花纹防滑钢板材质，管路分别赋予高压油管的橡胶材质与液压硬管的金属材质，地面采用车间水泥地面材质，通过光影调整还原了车间作业环境下的设备真实质感，整体结构设计兼顾了折弯作业的力传导稳定性、操作调节的便捷性与日常维护的可达性，可作为锻铁加工类折弯设备的设计参考方案。
