老式皮带传动气动锻锤三维结构模型

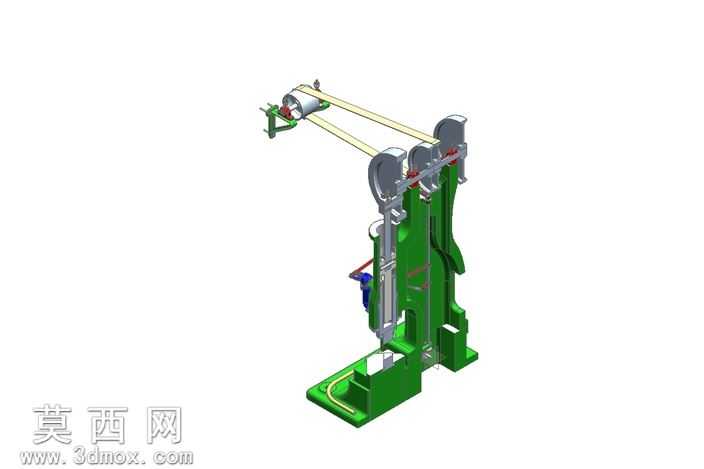

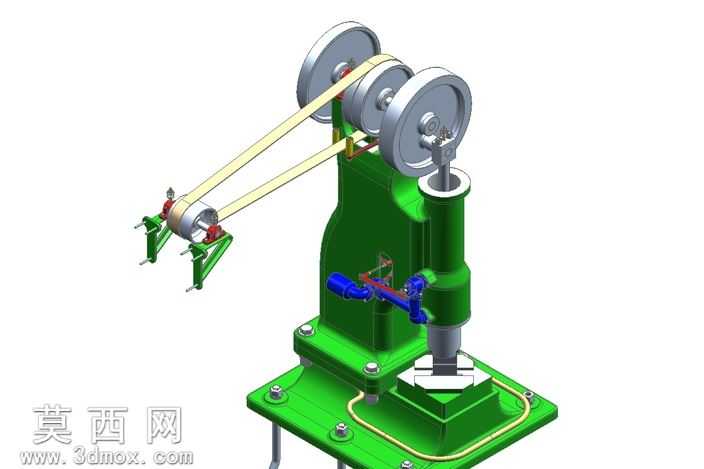

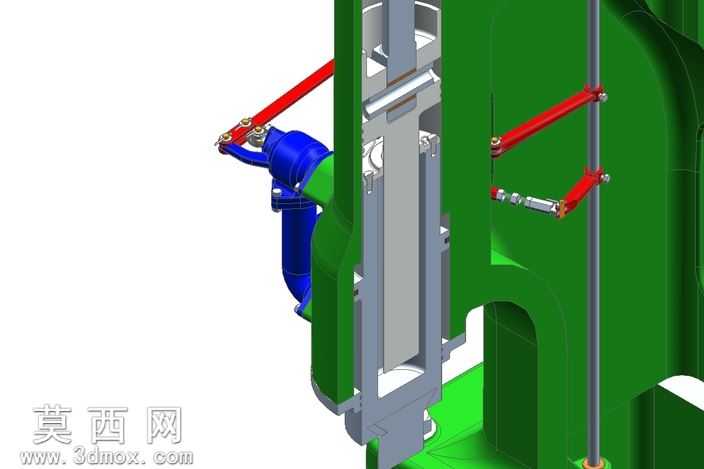

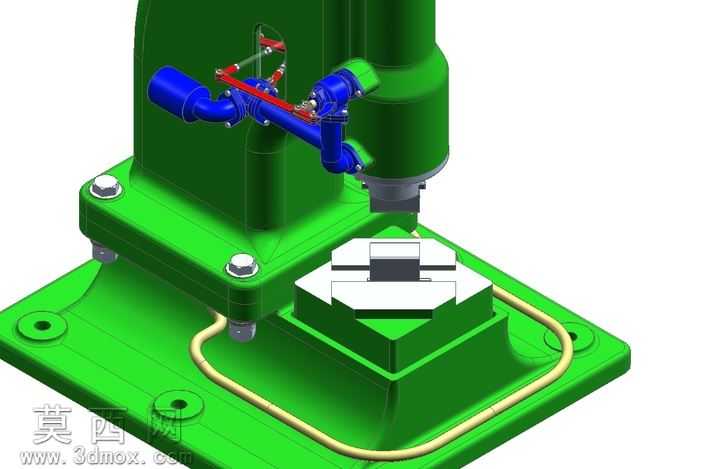

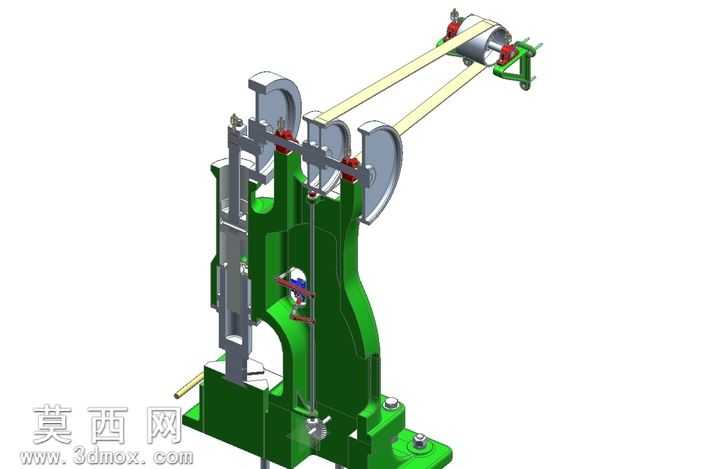

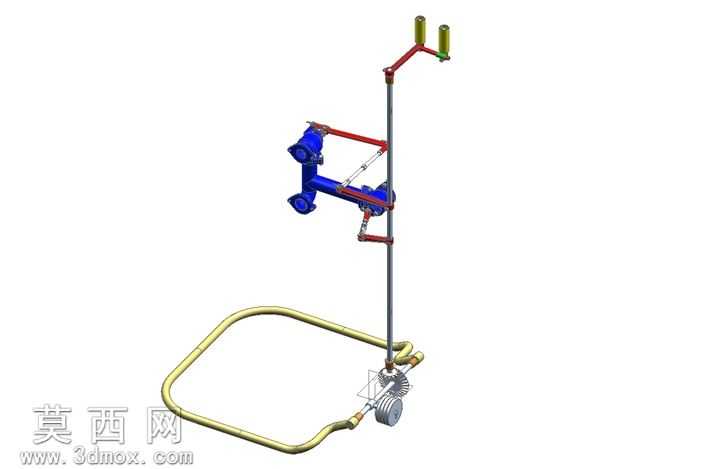

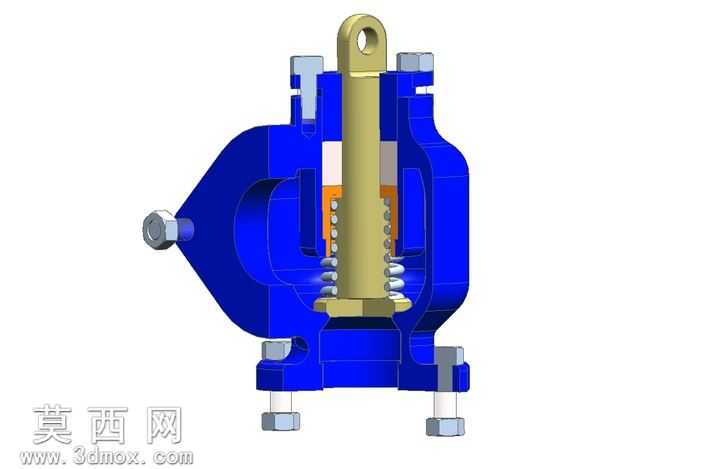

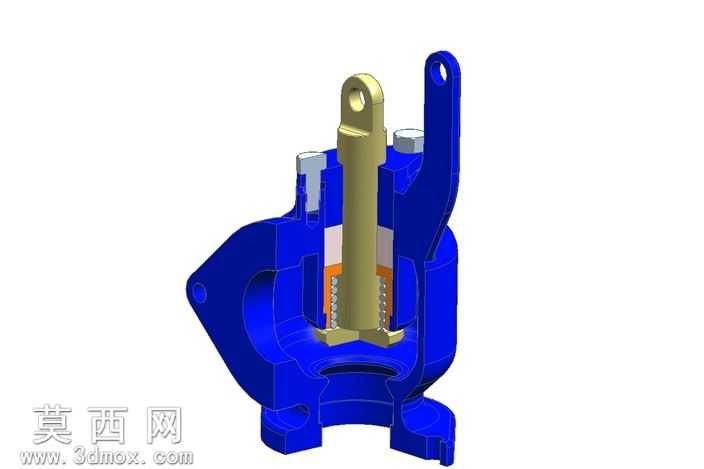

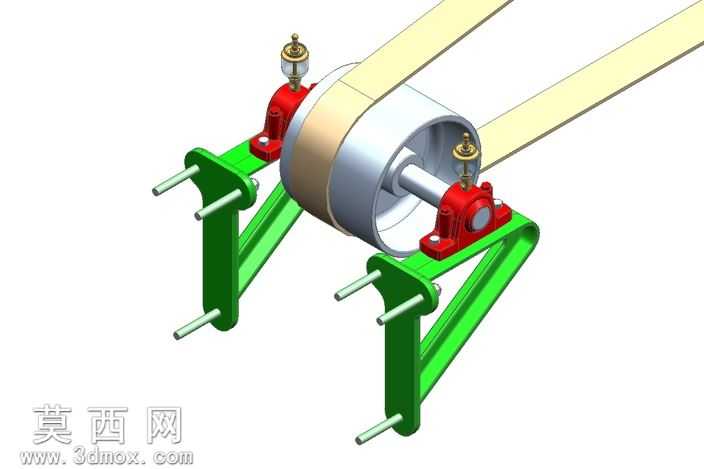

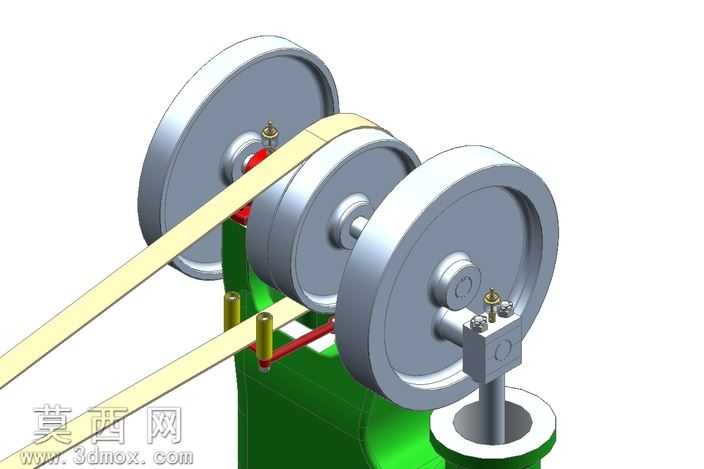

本模型为老式皮带传动结构的气动锻锤三维建模作品，整体采用自底向上的装配建模思路完成搭建，完整还原了该款1921年奥地利制造、服役超半个世纪的经典锻压设备的全部机械结构。建模过程中首先完成核心部件的参数化绘制：针对绿色C型机身，依据15:1的铁砧与锤径传动比设定尺寸基准，通过拉伸、拔模、圆角特征构建出厚重的一体式铸造型机身结构，机身表面做了模拟铸铁材质的哑光深绿质感渲染，还原老式工业设备的漆面厚重感，同时预留出各传动部件、气缸组件的安装定位孔位，保证装配时的同轴度与位置精度。传动系统部分完整复现了双平皮带传动结构，建模时对皮带轮做了轮槽细节刻画，皮带材质设置为浅米黄色橡胶质感，还原老式工业皮带的外观特征，皮带轮与上部驱动电机、传动转轴做了同轴心配合，可直观展示动力从电机经皮带轮传递至锤体升降机构的完整传动路径。气动控制部分还原了脚踏驱动的活塞结构，建模时对气缸内壁、活塞密封圈、联动杠杆做了细节处理，清晰展示出脚踏踏板驱动活塞上下移动、利用Ram与活塞间空气实现锤体阻尼运动的工作原理，同时还原了可同步改变风缸上下部压分庭的调节结构，直观呈现该设备可灵活控制打击力度的设计特点。下部工作区域完整构建了铁砧、锤头等核心作业部件，铁砧部分做了厚重的金属质感渲染，锤头与锤身导轨做了滑动配合约束，可模拟锤头上下往复锻打的运动状态。整体模型装配时严格遵循实际设备的装配逻辑，各部件间添加了符合机械原理的配合约束，无干涉错位问题，渲染阶段针对不同部件匹配对应材质：机身铸铁件做哑光带细微颗粒质感，传动皮带做橡胶半哑光质感，金属转轴、锤头、铁砧做金属切削后的亮面金属质感，电机外壳做银灰色金属漆面质感，整体渲染效果写实，可清晰展示该款老式气动锻锤的完整结构组成、传动逻辑与工作原理，完整还原了这款服役数十年仍可正常作业的经典工业设备的机械特征，可用于老式锻压设备结构研究、机械原理教学演示等场景。
