台式立式钻孔机工业设备三维建模设计

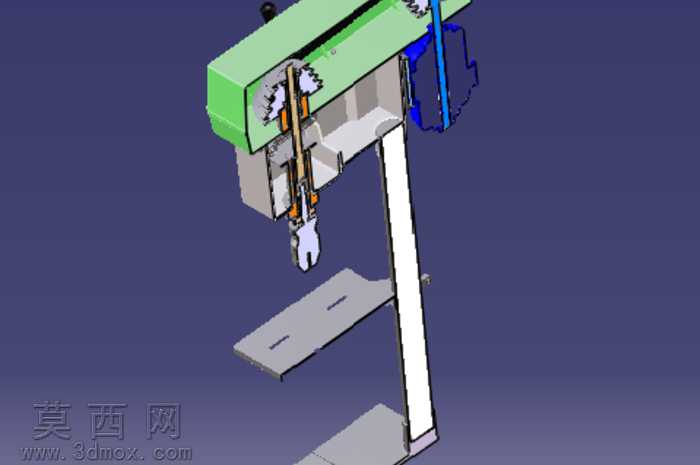

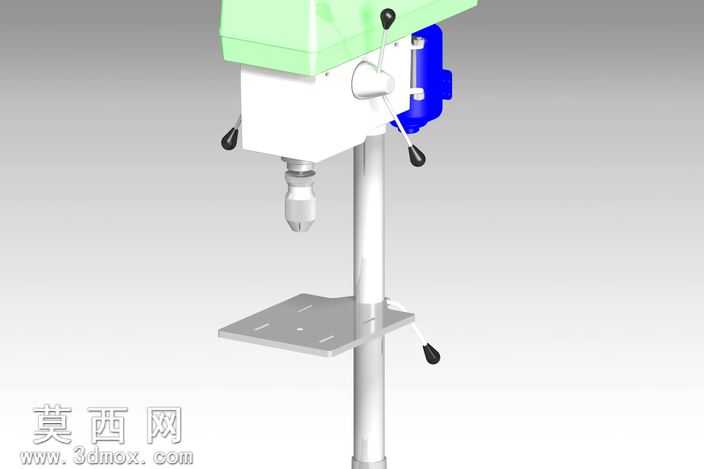

本模型为台式立式钻孔机的完整三维建模成果，建模过程严格遵循真实工业台钻的结构比例与功能逻辑，在三维软件中采用自底向上的装配建模思路完成全结构搭建。首先针对核心支撑立柱进行参数化建模，保证立柱的圆柱度、直线度符合真实设备的刚性支撑要求，立柱表面采用哑光金属材质渲染，还原铸铁立柱的磨砂金属质感，同时预留出工作台升降、机头滑动的装配定位基准。机头部分作为钻孔作业的核心功能模块，建模时拆分了主轴箱、进给操作手柄、调速控制手柄、钻夹头等独立子部件，其中主轴箱外壳采用淡绿色工程塑料材质搭配白色涂装壳体，还原工业台钻的经典外观配色，进给手柄的球形握把做了圆角过渡处理，表面赋予黑色哑光橡胶材质，模拟真实设备的防滑操作手感；钻夹头部分细化了夹爪收缩结构、锁紧螺母细节，金属表面做了轻微的切削纹理渲染，还原机加工金属件的真实质感。蓝色的电机驱动模块独立建模，装配在主轴箱侧方，外壳做了散热筋的细节刻画，材质采用亮蓝色烤漆金属材质，和主体的白绿配色形成清晰的视觉区分，直观呈现设备的动力布局。工作台部分采用方形铸铁平台结构，建模时还原了台面上的T型槽定位结构、边缘的集液槽设计，工作台侧面设置了锁紧操作手柄，可沿立柱实现高度升降与角度偏转的结构示意，平台表面采用灰色铸铁材质，做了轻微的使用磨损纹理渲染，提升模型的真实感。模型还完整还原了设备的所有操作部件，包括主轴进给手柄、工作台锁紧手柄、机头升降手柄等，每个操作件都做了符合人体工学的造型设计，装配关系完全匹配真实设备的运动逻辑，可用于设备结构教学、装配演示、工业场景搭建等用途，渲染阶段采用柔和的影棚布光，清晰呈现每个部件的结构轮廓与材质质感，避免过强反光掩盖结构细节，整体模型结构完整，细节丰富，还原了台式钻孔机的真实工业形态。
