铃木GS750摩托车湿式多片离合器结构

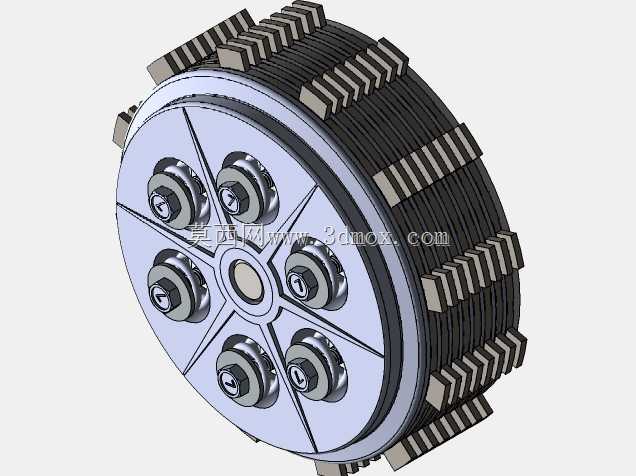

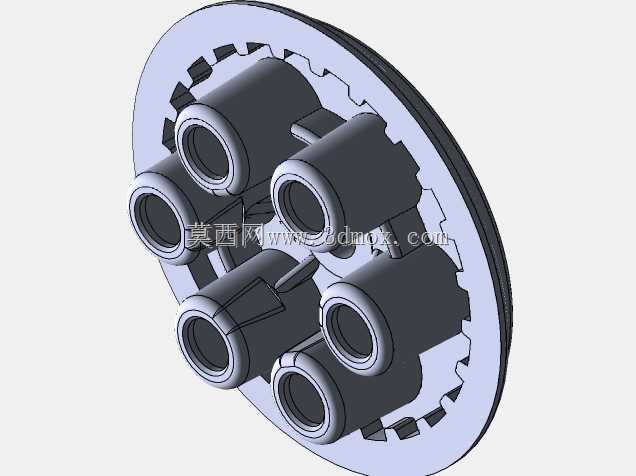

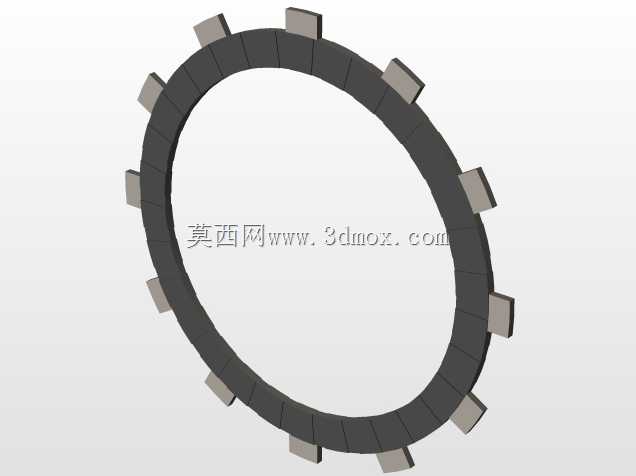

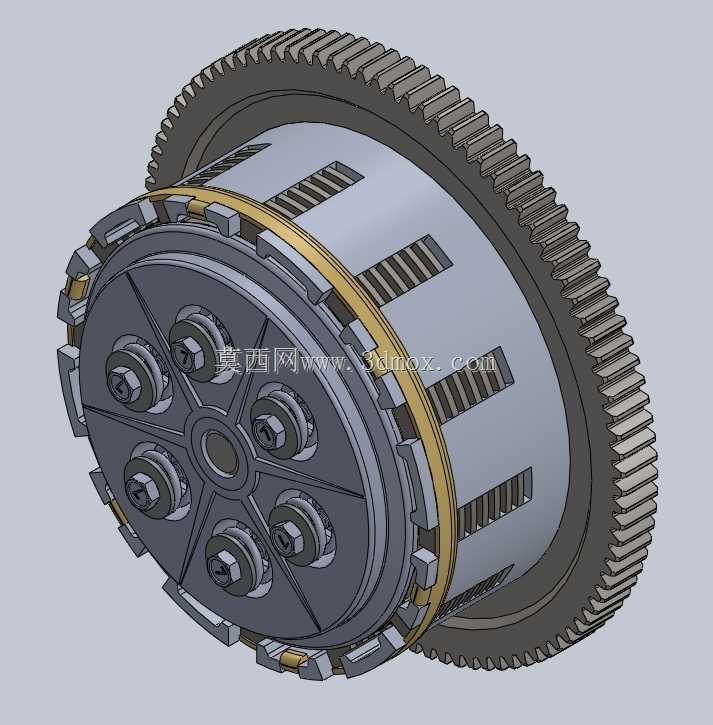

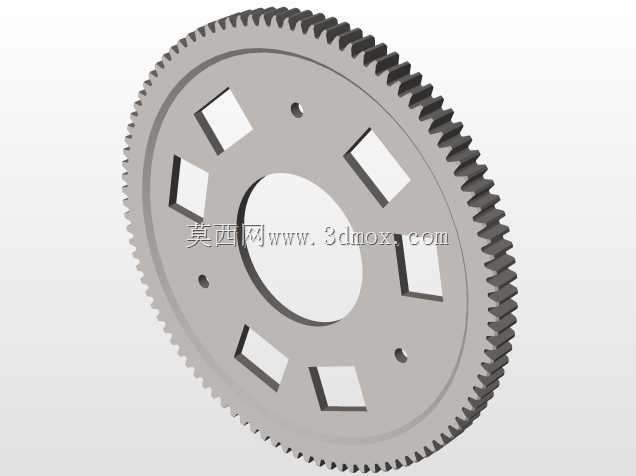

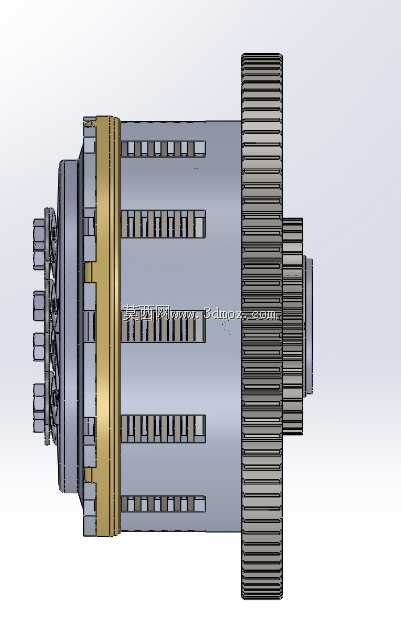

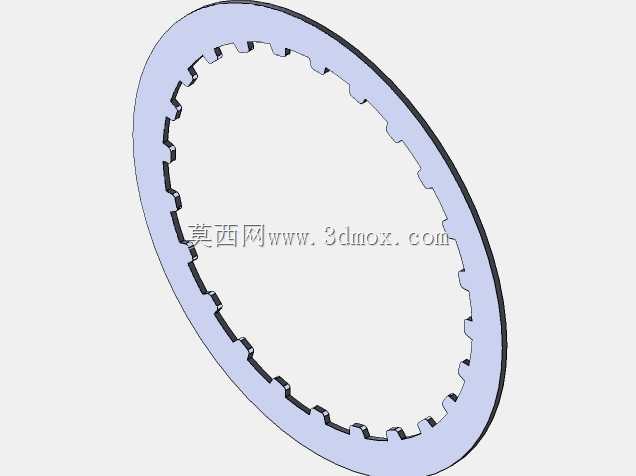

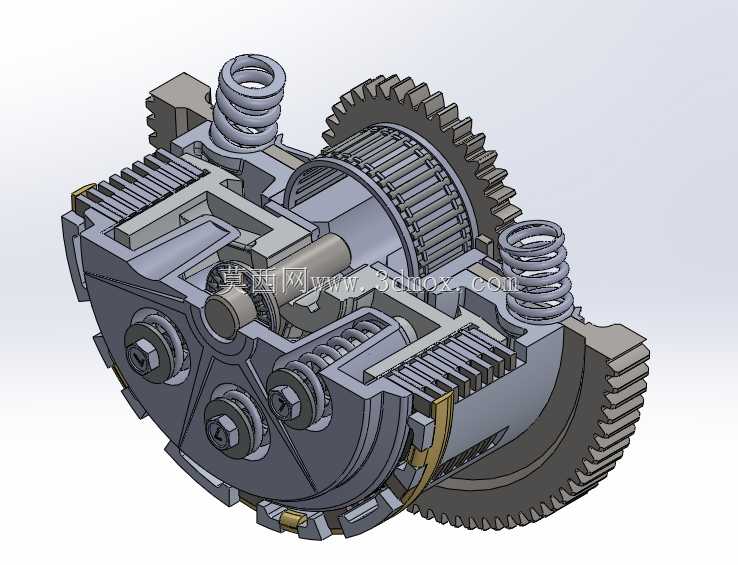

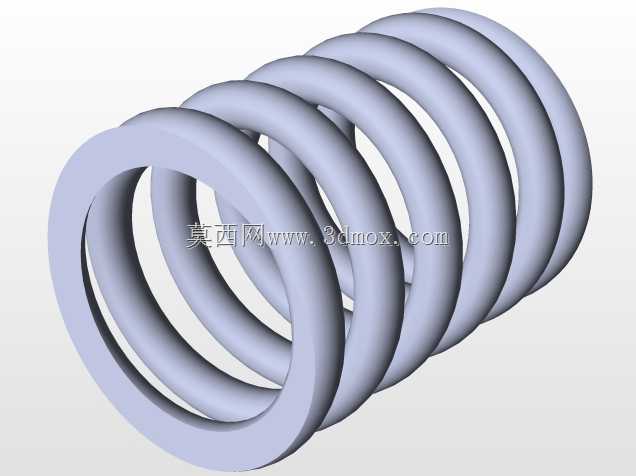

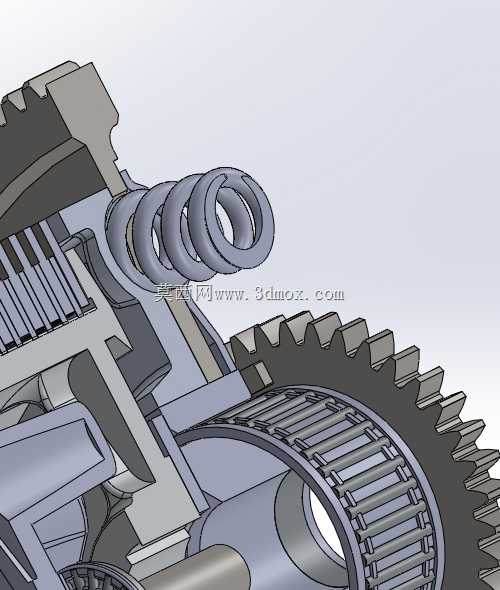

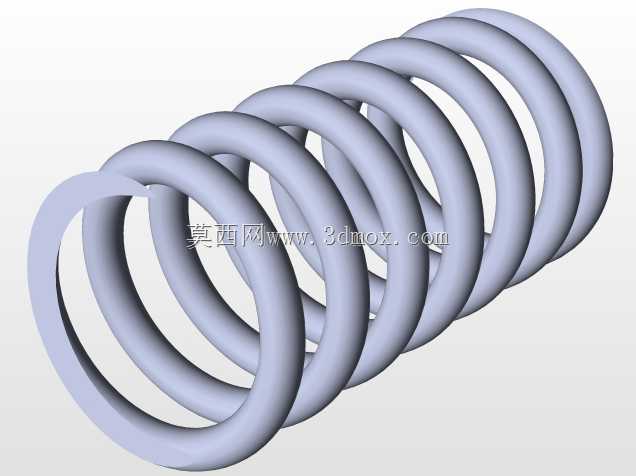

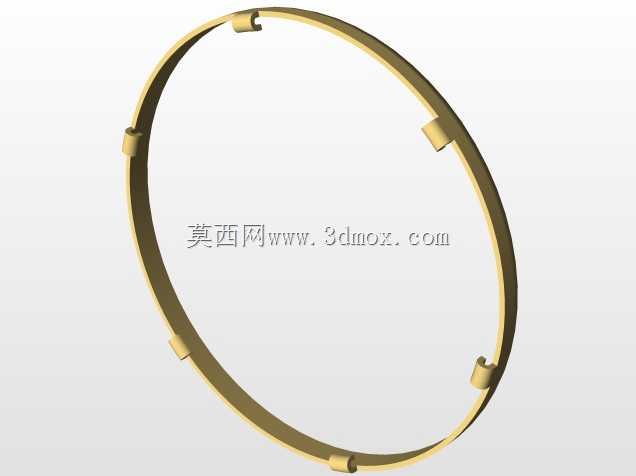

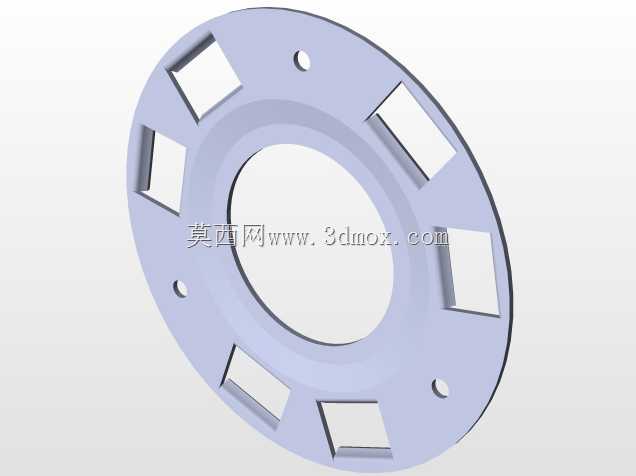

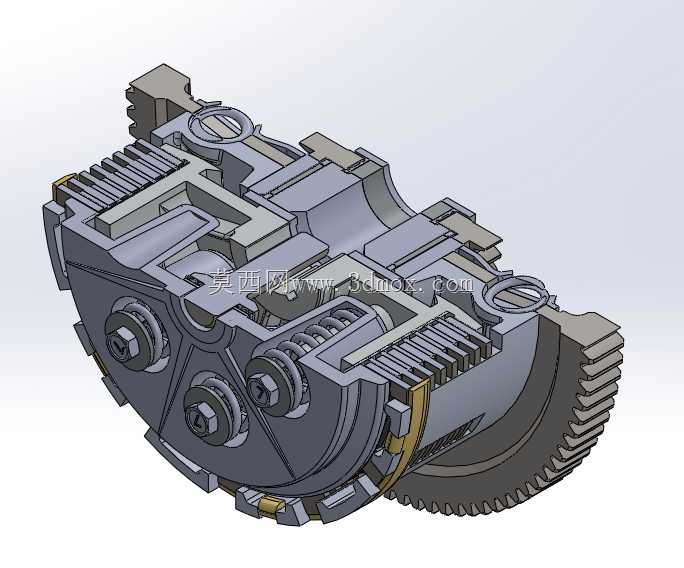

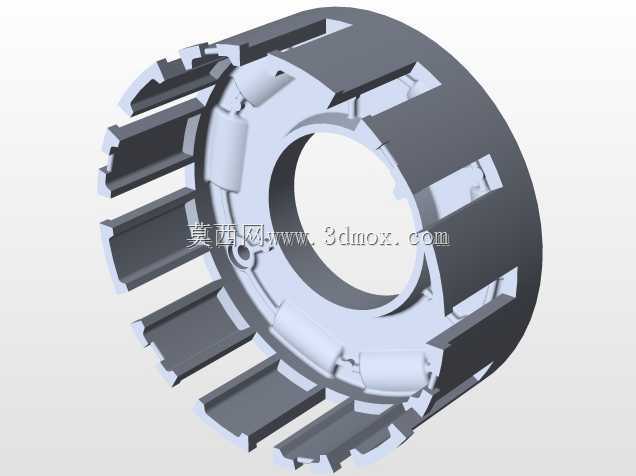

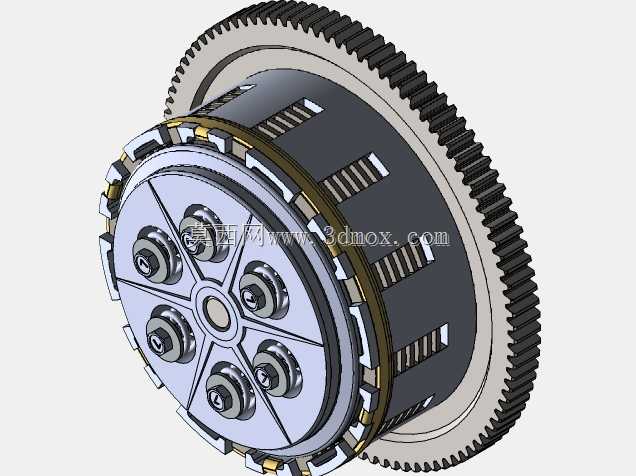

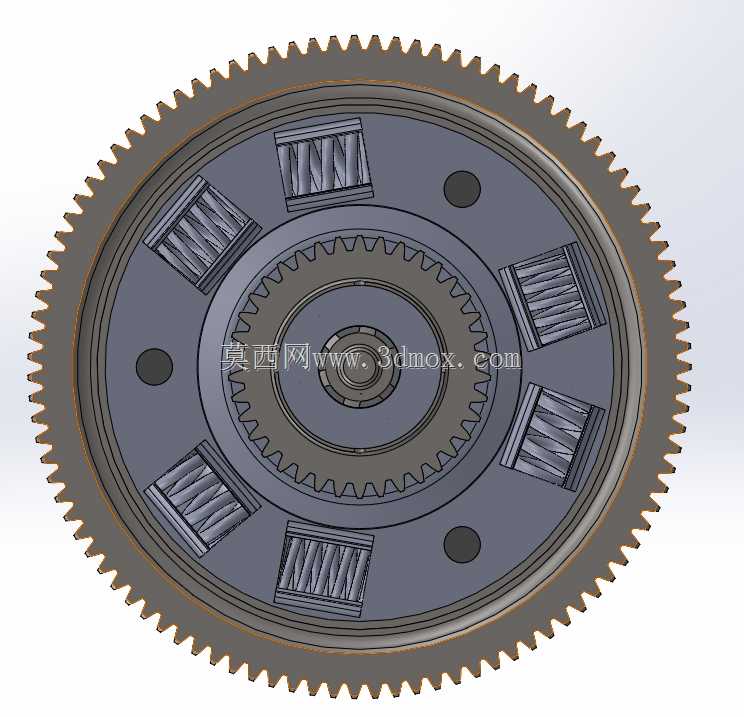

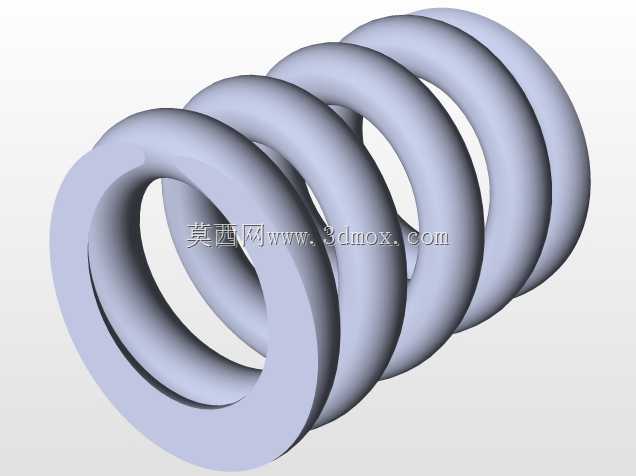

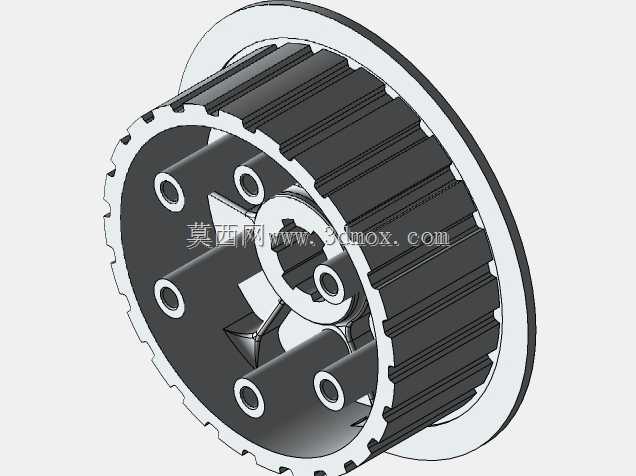

该离合器为大排量跨骑摩托车传动系统核心部件，主要适配大排量双缸摩托车型，安装于发动机曲轴输出端与变速器输入轴之间，承担动力接合、切断与过载保护的核心作用，在车辆起步、换挡、制动工况下实现动力的平顺传递与快速切断，避免传动系统受冲击载荷损坏，保障骑行过程的动力输出平顺性与操控安全性。从结构设计来看，该款离合器采用湿式多片摩擦式结构，外围集成大直径传动齿圈，可直接与发动机初级减速齿轮啮合，齿圈采用渐开线齿形设计，啮合重合度高，传动过程噪音低、承载能力强，可适配大排量发动机的大扭矩输出需求。离合器鼓内部设置多组交替排布的主动摩擦片与从动钢片，摩擦片基片采用高强度钢材制作，表面附着高性能摩擦材料，具备耐高温、耐磨损、摩擦系数稳定的特性，长时间半联动工况下也不易出现热衰减，保障离合接合的平顺性。压盘部分采用六组周向均布的压紧弹簧结构，弹簧压紧力经过精准匹配，既可以保证全负荷工况下摩擦片不打滑，传递足额发动机扭矩，又能让离合手柄操作力度保持在合理区间，降低长时间骑行的操作疲劳感。设计过程中充分考虑了安装边界与配合精度，离合器整体为同轴回转式结构，中心设置花键孔与变速器输入轴配合，外齿圈与离合器鼓的卡槽配合，所有旋转部件均经过动平衡校核，高转速运转时不会产生额外振动。离合器鼓侧壁开设多组通油槽，可让变速箱内的润滑油顺利进入摩擦片组内部，一方面带走摩擦产生的热量，另一方面在摩擦片之间形成均匀油膜，让动力接合过程更加线性，避免起步时出现闯动，同时减少摩擦片的磨损，延长部件使用寿命。外围的卡扣与限位结构可有效限制摩擦片的轴向窜动，保证各片受力均匀，避免偏磨导致的离合打滑、分离不彻底等故障。在实际应用场景中，该离合器可覆盖日常通勤、长途骑行、轻度越野等多种使用工况，结构紧凑集成度高，在有限的发动机侧盖空间内实现大扭矩传递能力，拆装维护便捷，摩擦片更换无需复杂专用工具，能够满足大排量摩托车对传动部件可靠性、平顺性的综合要求。
