履带车辆带减震导向轮悬架结构

项目分类:通用机械零部件 发布时间:2021-05-15 ID:171976
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构
  • 履带车辆带减震导向轮悬架结构

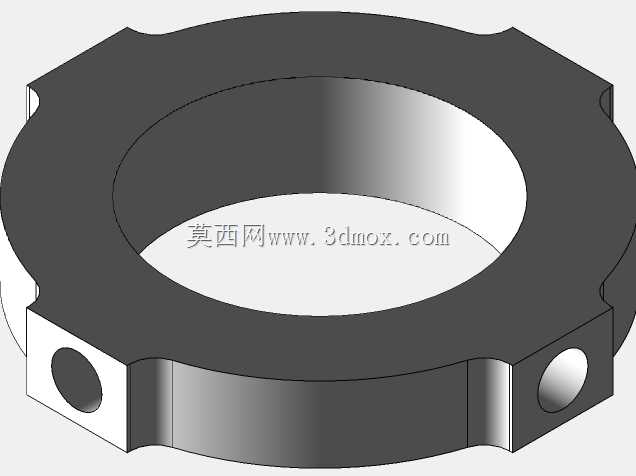

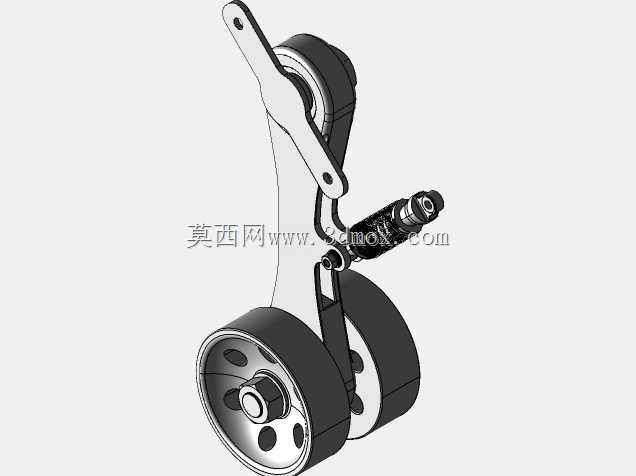

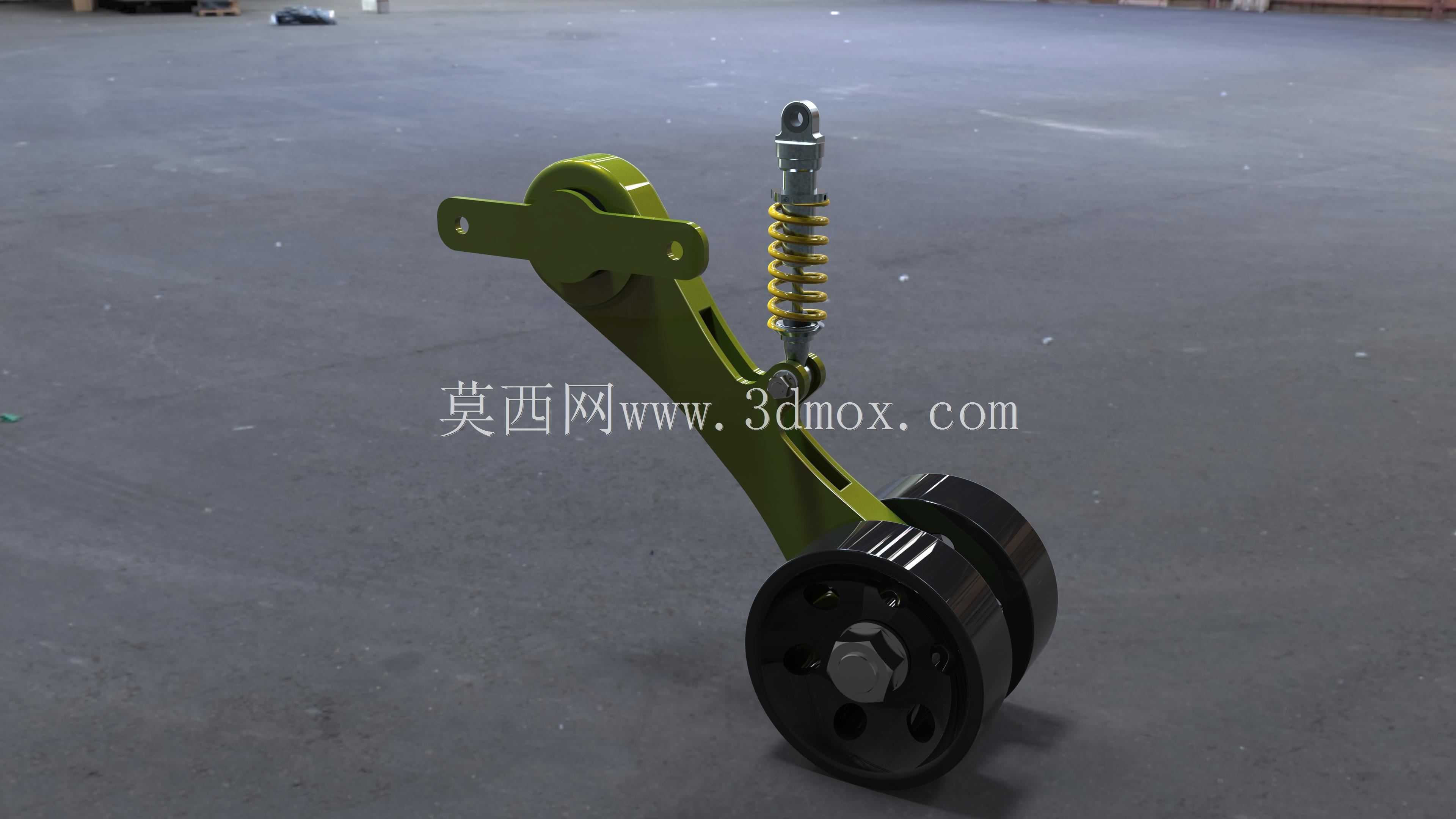

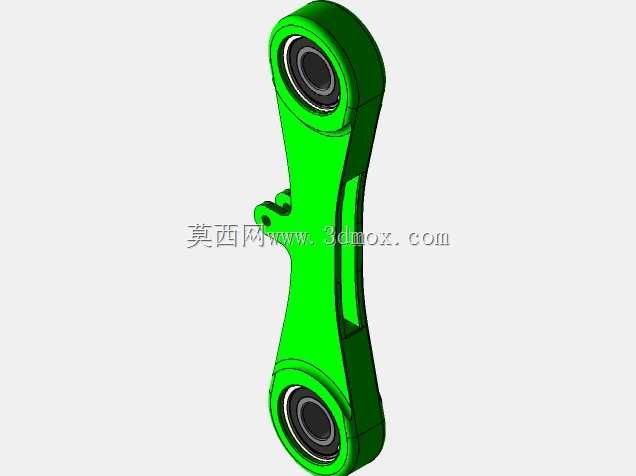

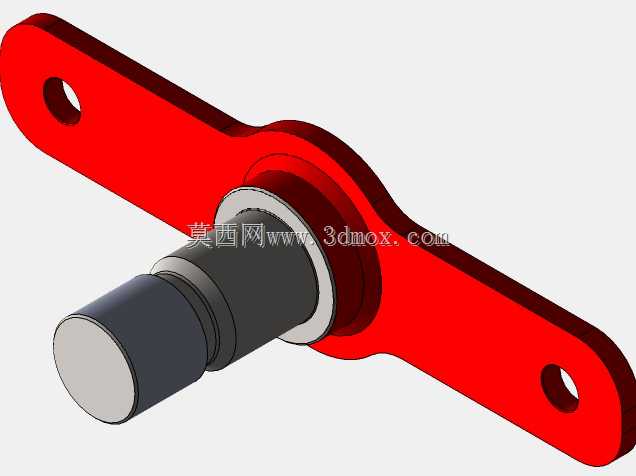

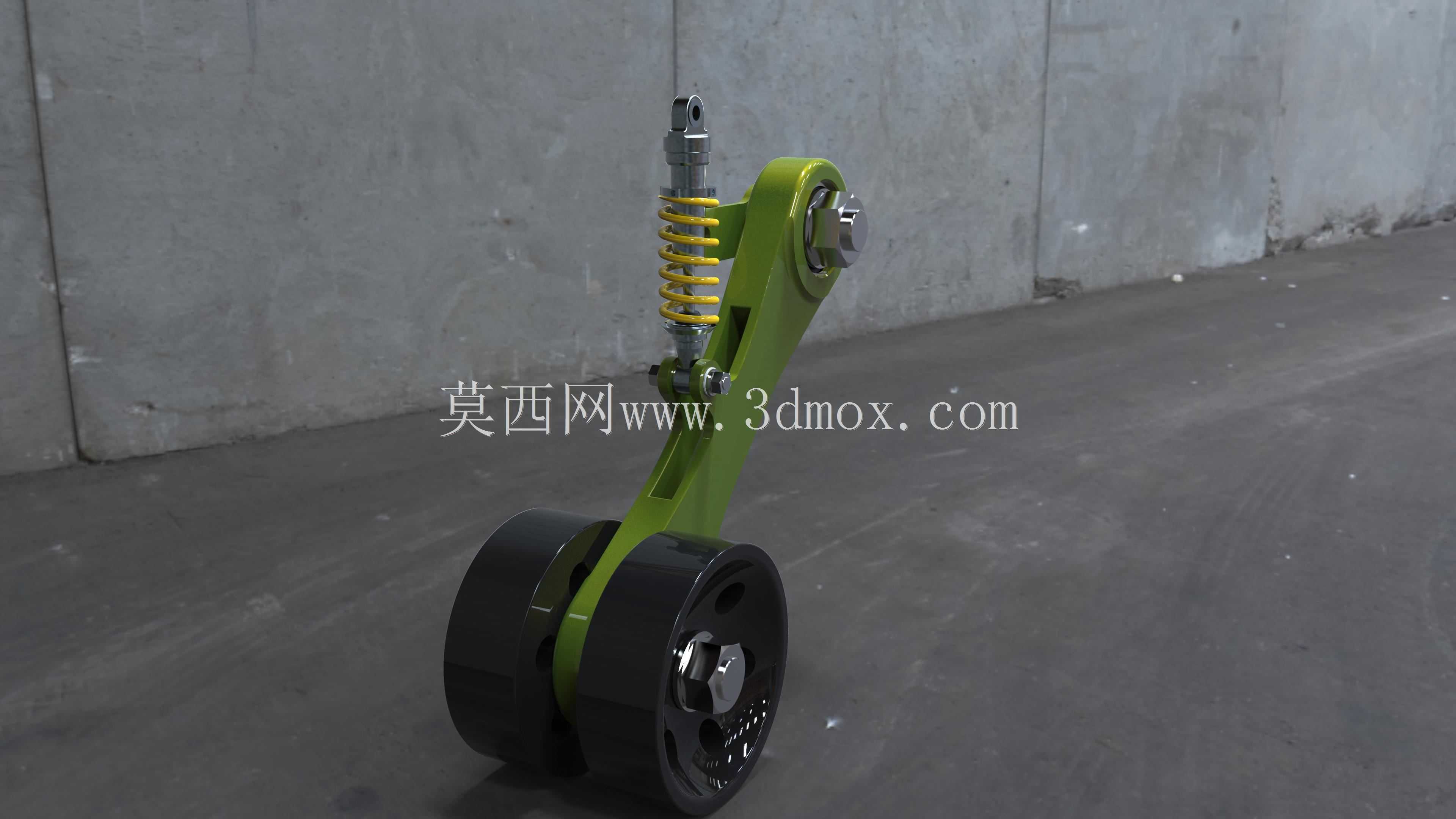

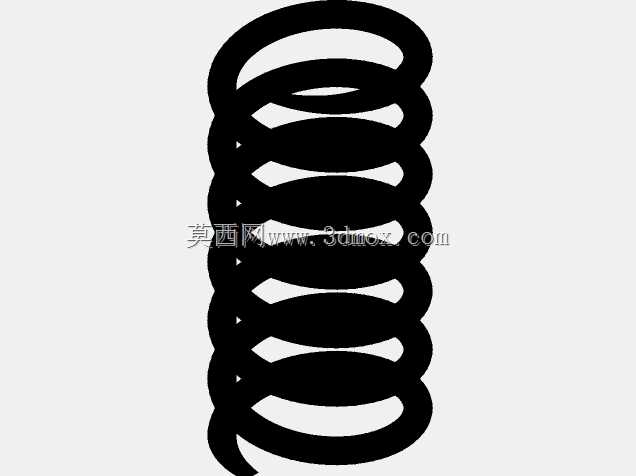

该结构主要应用于小型履带式行走设备,涵盖小型工程作业履带车、儿童仿真履带玩具车、微型履带式巡检机器人等场景,作为行走系统的核心承载缓冲部件,承担着连接履带导向轮与车体主架、缓冲路面冲击、保障履带张紧度稳定的核心作用,能够在不平整路面行进时有效过滤颠簸震动,避免刚性冲击传递至车体造成结构松动或内部元器件损坏,同时保证导向轮始终贴合履带内侧,防止履带在转向、越障过程中发生脱轨故障。从功能特性来看,该悬架采用摆臂式结构设计,摆臂主体为一体化成型的高强度支撑臂,一端通过铰接轴与车体安装座连接,可绕铰接点实现一定角度的上下摆动,另一端安装双轮缘式导向轮,双轮缘结构可从两侧卡住履带的导向筋,避免履带横向窜动;摆臂中部与螺旋弹簧式减震器的下端铰接,减震器上端则与车体对应安装位连接,当导向轮受到路面凸起的向上作用力时,摆臂绕铰接点向上转动,压缩减震器弹簧吸收冲击能量,减震器内置的阻尼结构可避免弹簧往复弹跳,保证车轮快速贴附地面,提升行走稳定性。在设计思路上,该结构优先考虑了小型履带设备的安装空间限制,整体采用紧凑化布局,摆臂采用镂空减重设计,在保证结构强度的前提下尽可能降低自身重量,减少行走系统的簧下质量,提升缓冲响应速度;减震器选用适配小载荷场景的型号,弹簧刚度经过匹配调校,既能够支撑车体额定载荷下的静态高度,又能在遇到冲击时提供足够的缓冲行程,避免出现减震触底的情况;导向轮采用双轴承支撑结构,转动阻力小,可承受径向与轴向的复合载荷,适配履带行进过程中的复杂受力情况。从安装边界来看,该悬架整体占用空间较小,摆臂的铰接安装孔位、减震器上端安装孔位均采用标准化的轴孔配合设计,安装时仅需在车体对应位置预留匹配直径的铰接轴安装座,以及对应位置的减震器上安装点即可完成装配,无需对车体主结构进行大幅改动;导向轮的轮距、轮径适配常规宽度的小型橡胶履带,摆臂的摆动行程经过限位设计,不会与周边的履带护板、车体底板发生运动干涉,可直接适配多数同规格的小型履带行走底盘改装或装配需求,同时结构拆解维护便捷,减震器、导向轮均可单独拆卸更换,降低后期维护成本。
