NX设计离合器片总成结构

离合器片作为动力传动系统中的核心摩擦传动部件，广泛应用于乘用车辆、商用车辆、工程机械、农用动力机械等需要频繁进行动力通断切换的场景中，是连接动力输出端与负载输入端的关键衔接结构，能够在动力传递过程中实现平顺的动力接合、快速的动力切断，保障传动系统在换挡、启停、过载工况下的运行稳定性，避免刚性连接带来的传动冲击与零部件过载损坏。

该离合器片总成采用周向布置的螺旋压紧弹簧结构，沿摩擦盘圆周均匀排布多组压紧弹簧，能够为摩擦副提供均匀稳定的轴向压紧力，保障动力传递过程中摩擦面接触压力一致，避免局部偏磨导致的传动打滑、摩擦片异常损耗问题。总成集成了分离杠杆驱动结构，分离动作触发时，分离轴承推动分离杠杆带动压盘轴向位移，即可快速解除摩擦副的压紧状态，切断动力传递路径，接合过程中弹簧力逐步释放，推动压盘平稳压紧摩擦片，实现动力的平顺衔接，减少传动系统的冲击载荷。

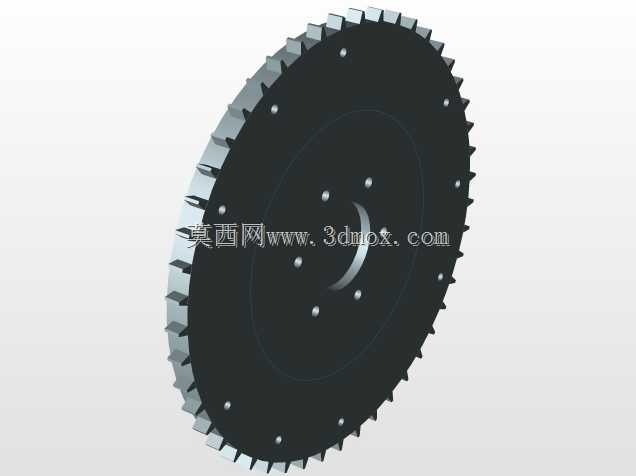

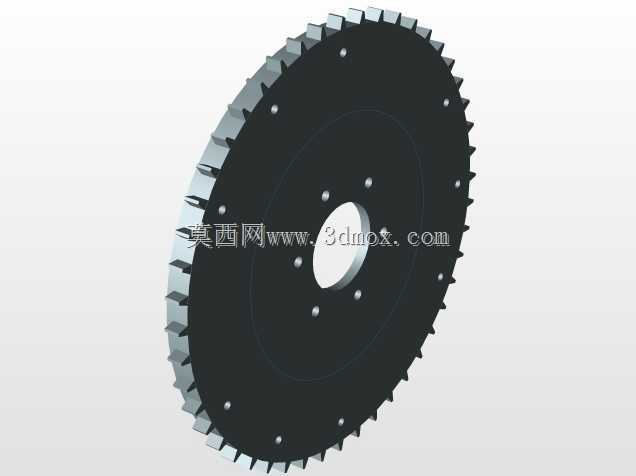

设计过程中重点考量了摩擦片的散热空间布局，在压盘与摩擦片接触区域预留了足够的空气流通间隙，配合周向排布的齿圈结构，能够在部件旋转过程中带动周边空气流动，带走摩擦产生的大量热量，避免长时间半联动工况下摩擦片温度过高导致的摩擦系数下降、烧片失效问题。同时对各弹簧的安装位进行了同轴度校验，保障每组弹簧的压紧行程一致，避免压盘倾斜导致的摩擦面接触不良。

外形尺寸方面，该总成的外齿圈直径适配主流中型动力传动系统的安装边界，轴向安装尺寸预留了分离行程所需的活动空间，中心轴孔的直径与键槽规格匹配对应规格的变速器输入轴，安装时可直接通过外齿圈与飞轮端的齿槽定位，保障整体同轴度符合传动要求，无需额外制作复杂的定位工装即可完成装配，适配多数同功率等级的传动系统改装与替换需求。
