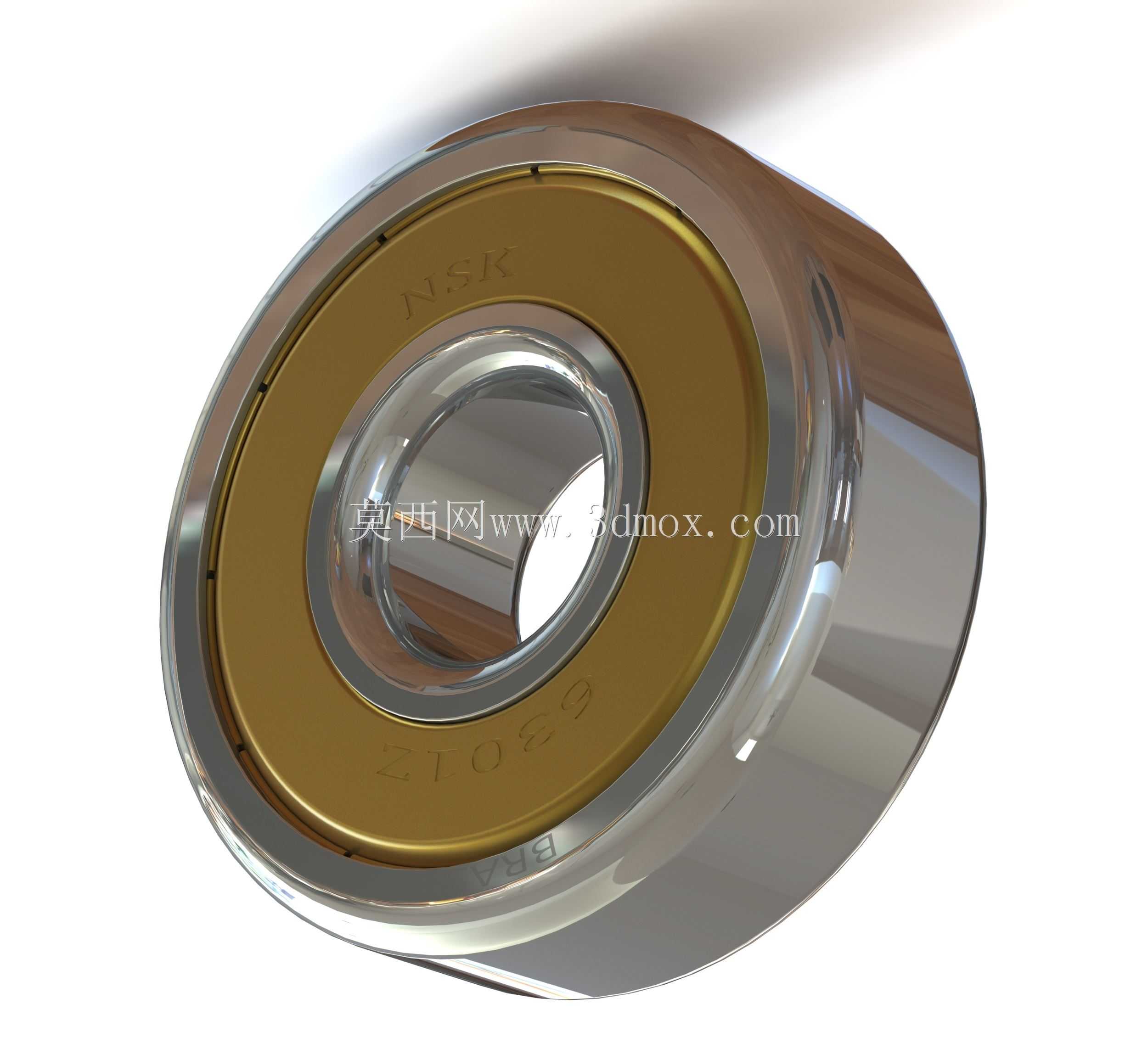

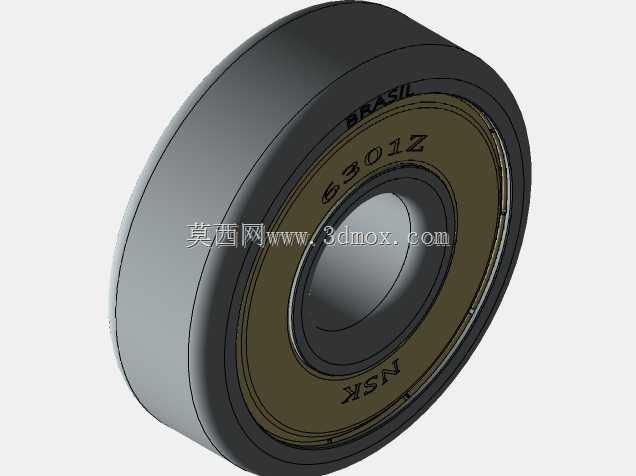

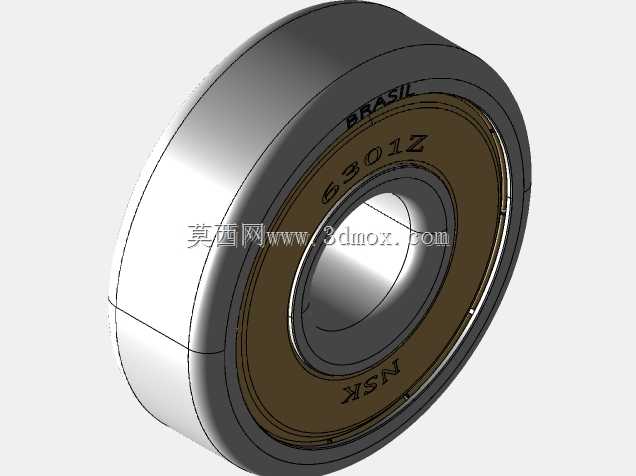

NSK6301Z带密封深沟球轴承结构设计

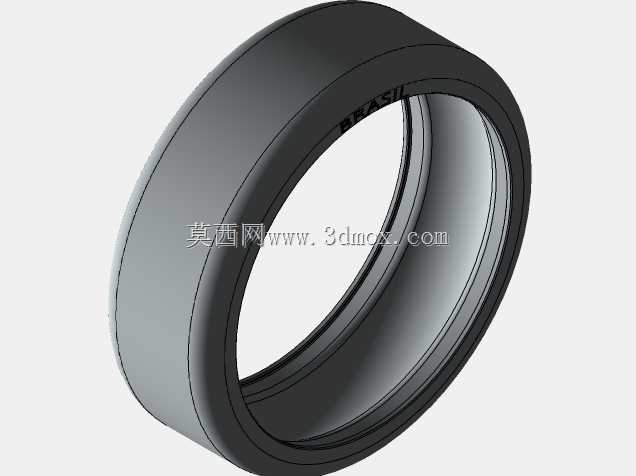

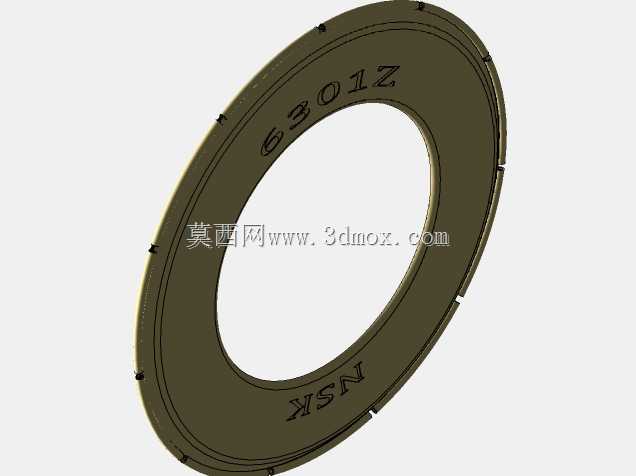

这款带防尘盖的深沟球轴承，是机械传动系统中应用范围最广的滚动支承部件之一，日常在中小型电机输出端、家用电动工具主轴、普通输送线托辊、轻型减速机输入轴、民用家电传动机构、小型泵类连接轴等场景中都能见到它的身影，核心作用是承接旋转轴的径向载荷，同时可承受一定比例的单向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损速率，维持轴系的旋转精度与运转稳定性。该款轴承采用单侧接触式防尘密封结构，密封盖与轴承内圈的密封槽形成微小间隙配合，既能阻挡外界环境中的粉尘、碎屑、水汽侵入轴承内部滚道，避免滚动体与滚道面被硬质颗粒刮擦产生早期点蚀，也能防止轴承内部填充的润滑脂在运转过程中向外泄漏，减少日常运维过程中的补脂频次，适配多尘、存在少量飞溅的常规工业作业环境，相比开式深沟球轴承更适合非密闭的安装工位。从设计逻辑来看，这款轴承的整体结构遵循深沟球轴承的经典设计范式，内外圈均设置连续的弧形深滚道，滚道曲率半径略大于钢球直径，保证钢球在滚道内可顺畅滚动同时承受均匀的接触应力；滚动体采用高精度轴承钢球，沿保持架的兜孔均匀排布，保持架采用冲压钢板浪形结构，重量轻且强度足够，能够精准分隔每颗钢球，避免钢球之间直接接触产生额外摩擦与碰撞，同时引导钢球在滚道内处于最优受力位置，提升轴承整体的极限转速与承载能力。从安装边界尺寸来看，该款轴承的外径为37毫米，适配的安装轴径为12毫米，轴承自身宽度为12毫米，安装时需注意轴与轴承内圈的配合公差、轴承座孔与外圈的配合公差需符合对应精度等级要求，安装过程中避免直接敲击轴承外圈或密封盖，需通过压装工具均匀施力于对应配合圈的端面，防止轴承内部滚道、钢球受冲击产生损伤，或是密封盖变形影响防尘密封效果。在实际选型应用中，这类带防尘盖的深沟球轴承无需额外配置复杂的密封组件，能够简化轴系的整体结构设计，缩小支承部位的安装空间，降低整机的结构设计成本与装配难度，在常规转速、中等载荷的通用传动场景中具备极高的性价比，是轻工机械、小型机电产品中最常用的基础传动支承零件。
