高性能汽车后悬架构件三维设计

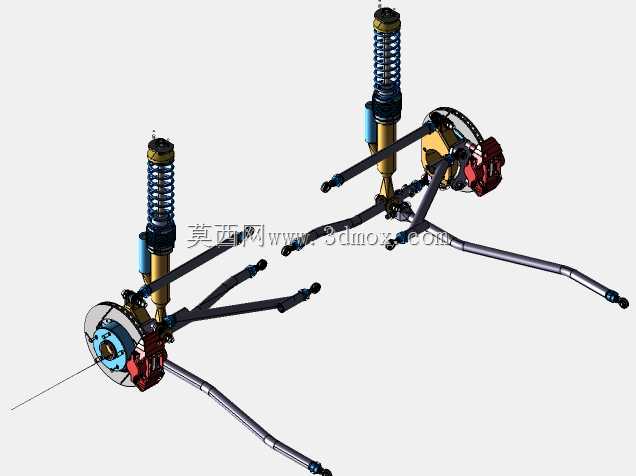

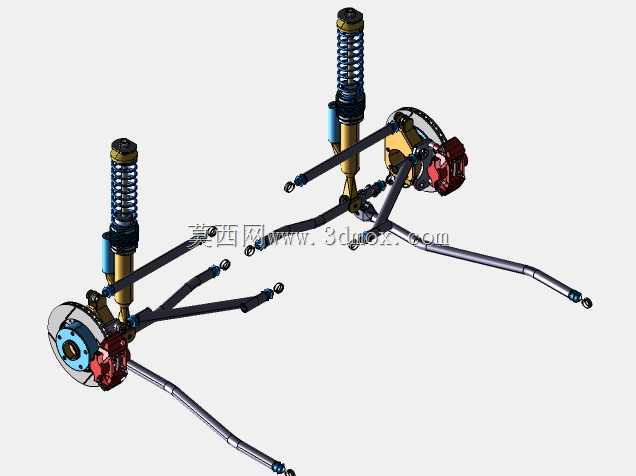

该后悬架结构主要应用于高性能乘用车辆与改装赛事车辆的底盘行走系统，作为车辆底盘后段的核心承载与传力构件，承担着连接车身与后轮、传递路面作用力、缓冲路面冲击、保障车轮定位参数稳定的核心作用，直接决定车辆的操控极限、行驶平顺性与乘坐舒适性。整套结构采用双叉臂式独立悬架布局，左右两侧对称布置，集成了减震阻尼总成、制动卡钳、制动盘、轮毂单元、上下控制臂、转向拉杆等核心部件，各部件之间通过铰接球头实现柔性连接，可在车轮跳动过程中精准约束车轮运动轨迹，避免轮胎出现异常磨损，保障轮胎与路面的有效接触面积。从功能特性来看，该悬架的螺旋弹簧与筒式阻尼器采用同轴集成布置，可快速吸收路面颠簸带来的垂直冲击，阻尼器的阻尼设定可过滤高频振动，避免振动直接传递至车身；上下控制臂采用不等长设计，可在车轮上下跳动时主动优化车轮外倾角变化，提升过弯时的轮胎抓地力；集成的盘式制动组件直接安装在转向节位置，制动卡钳采用对置活塞布局，可提供充足的制动力矩，制动盘的通风结构可快速散逸制动过程产生的热量，避免连续制动出现热衰减。设计过程中，工程师充分考虑了各部件的安装边界与运动干涉问题，所有铰接点的位置均经过运动学仿真校核，确保悬架在全行程压缩、拉伸过程中，各杆件、减震总成与制动部件不会发生碰撞，同时预留了足够的轮辋、轮胎安装空间，适配大尺寸高性能轮辋的安装需求；控制臂的杆身采用中空高强度结构设计，在保证结构强度与抗扭刚度的前提下，有效降低了簧下质量，提升悬架的响应速度。整套结构的安装点均按照量产车底盘的布置规范设计，车身侧的安装支座位置符合常规后驱性能车的底盘布局，可直接用于底盘性能验证、改装方案设计、教学演示等场景，帮助设计人员快速验证悬架K&C特性，缩短底盘开发周期。
