野马II钢管悬架用球窝接头结构设计

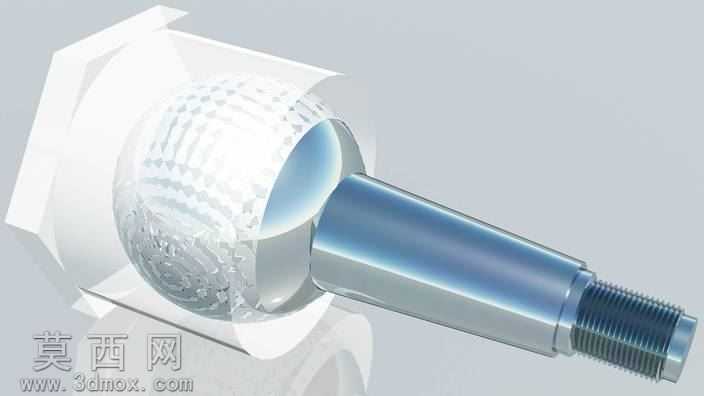

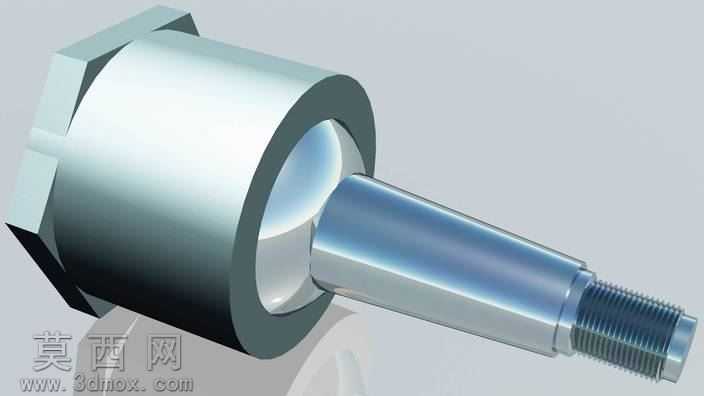

本作品为适配野马II钢管悬架的球窝接头三维建模设计，建模阶段采用参数化特征建模逻辑，先以旋转特征构建接头核心的球窝容纳腔体与外六角安装基体，外六角结构严格参照标准紧固件对边尺寸设定，保障安装时可通过常规扳手实现可靠锁紧，避免装配打滑问题。球窝内腔采用高精度球面轮廓设计，预留合理的配合公差带，可与对应球头部件形成顺滑的铰接配合，满足悬架工作时多方向角度偏转的运动需求。杆部结构采用阶梯轴设计逻辑，从球窝基体端向外依次设置定位轴肩、光滑导向段与外螺纹连接段，定位轴肩用于装配时的轴向限位，光滑导向段可保障接头穿入对应安装位时的同轴度，末端外螺纹采用标准公制细牙螺纹设计，牙型轮廓规整，可通过螺母实现与悬架钢管部件的紧固连接，螺纹收尾处设置合理退刀结构，避免应力集中。材质渲染阶段，整体部件赋予金属合金钢材质，表面设置镀锌钝化的金属质感，还原五金配件的真实加工表面效果，球面配合区域设置更高的表面光洁度参数，体现配合面的精加工属性，外六角与杆部非配合面设置均匀的哑光金属质感，区分不同加工面的工艺特征。设计过程中充分考虑部件的受力特性，球窝与杆部的过渡区域采用大圆角过渡结构，分散悬架工作时传递的交变载荷，避免应力集中导致的部件断裂失效，同时整体结构在满足强度要求的前提下优化壁厚分布，控制部件整体重量，适配车辆悬架的轻量化设计需求。模型完成后进行了装配干涉校验，确认各结构尺寸与对应配合部件无装配冲突，运动仿真验证球窝铰接角度可覆盖悬架跳动、转向时的全部偏转范围，满足实际工况的使用要求。
