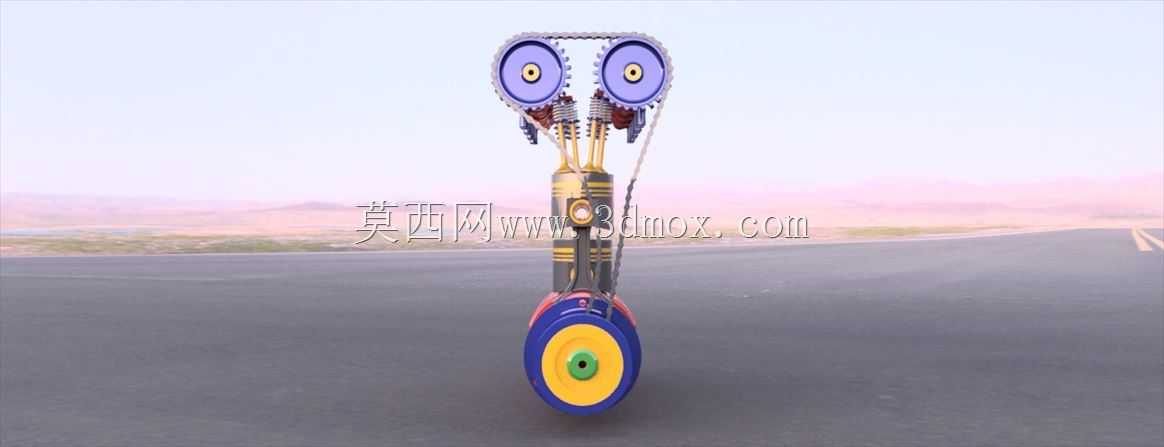

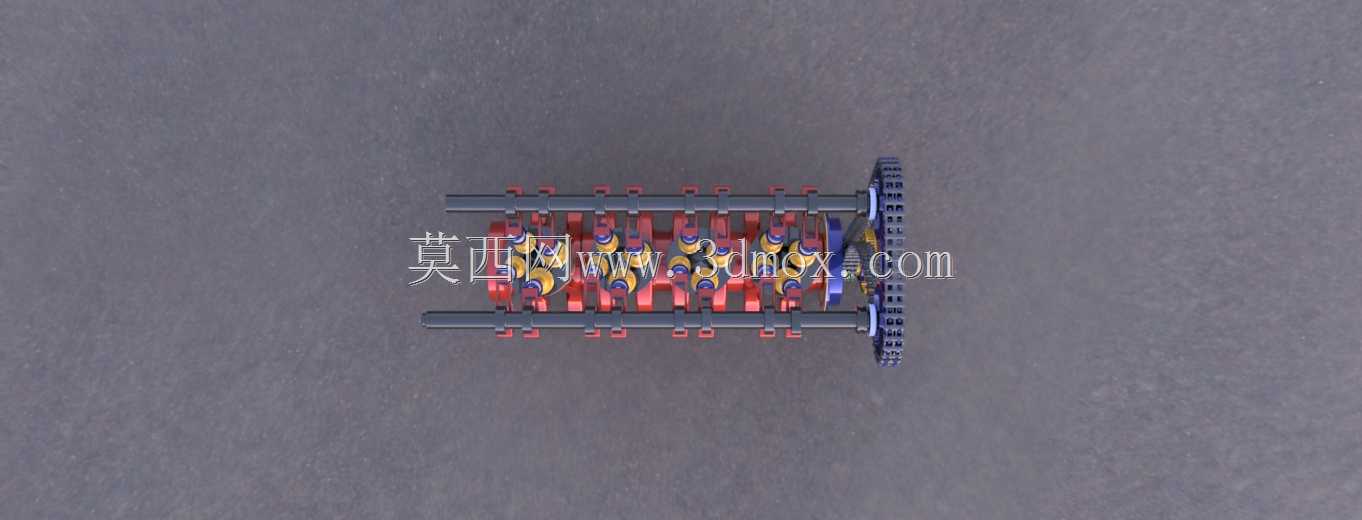

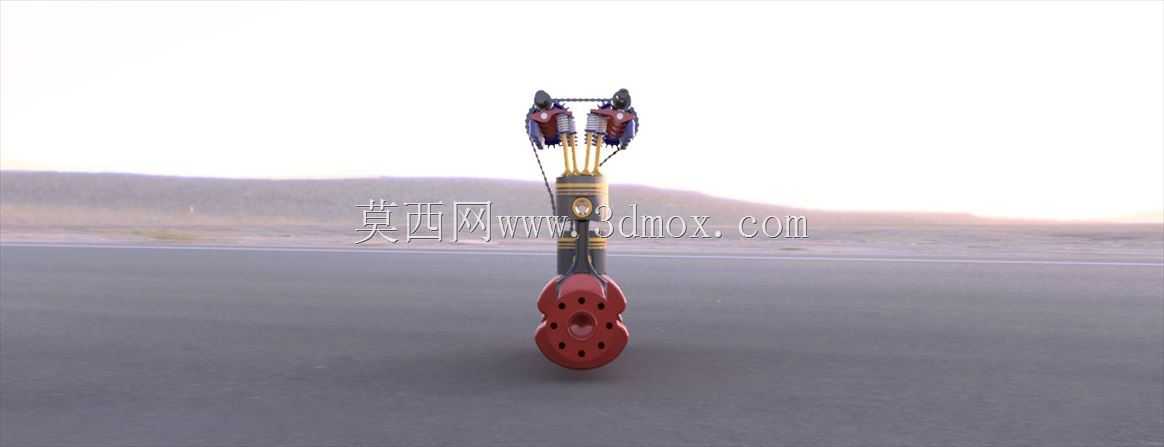

直列四缸发动机活塞曲轴凸轮轴配气机构

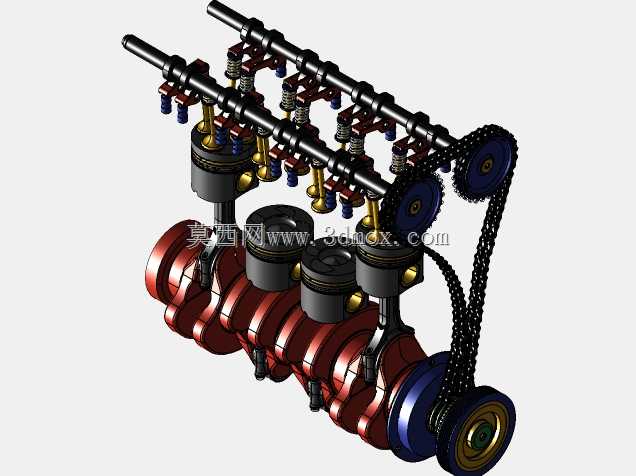

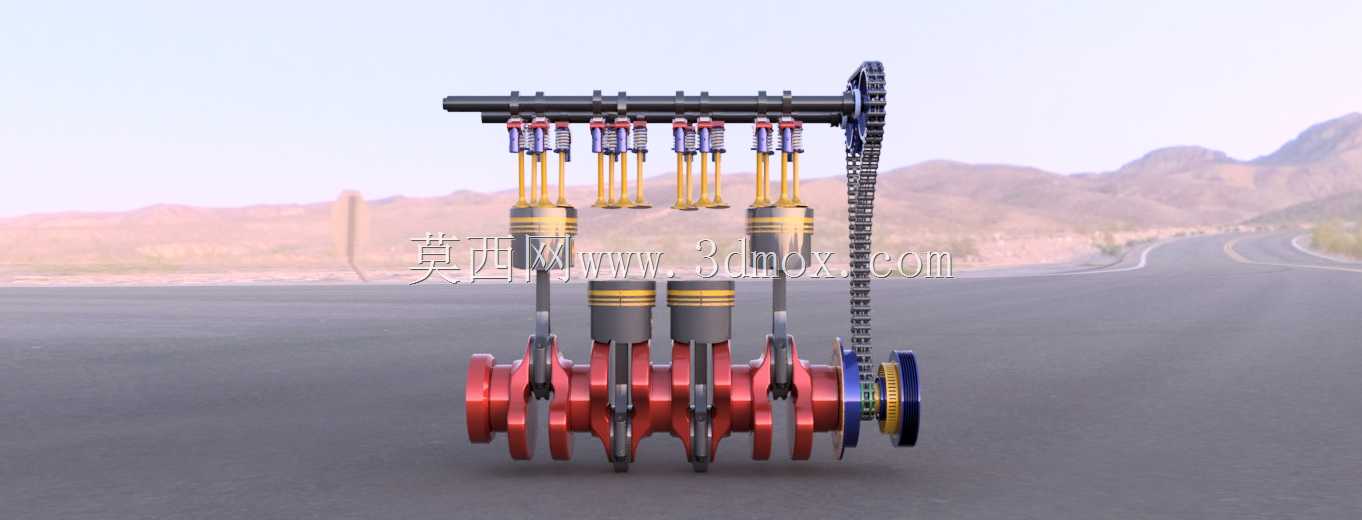

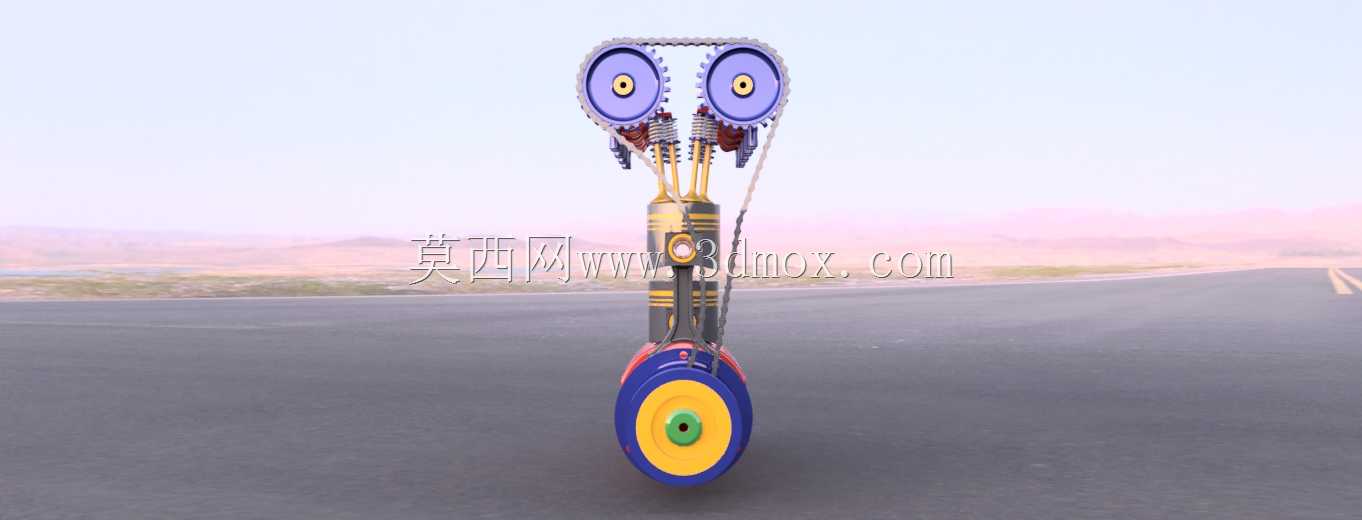

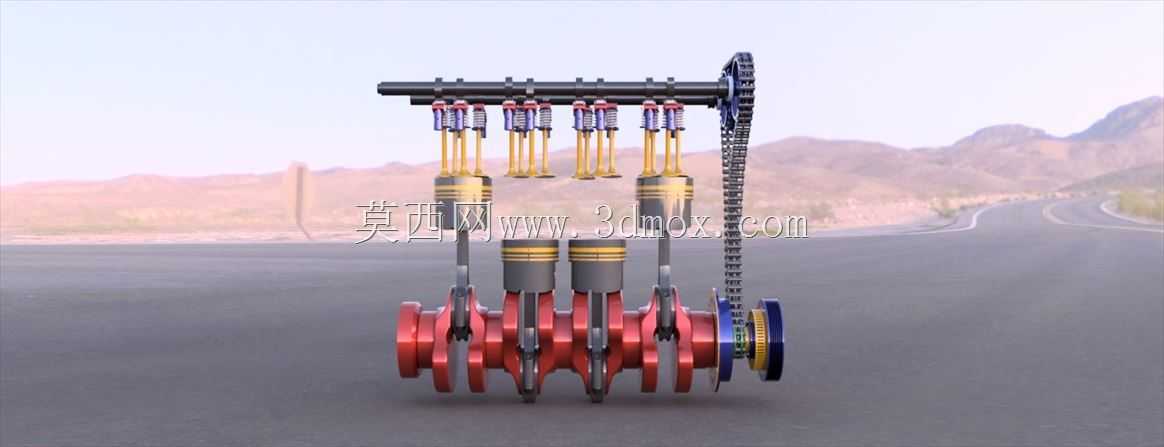

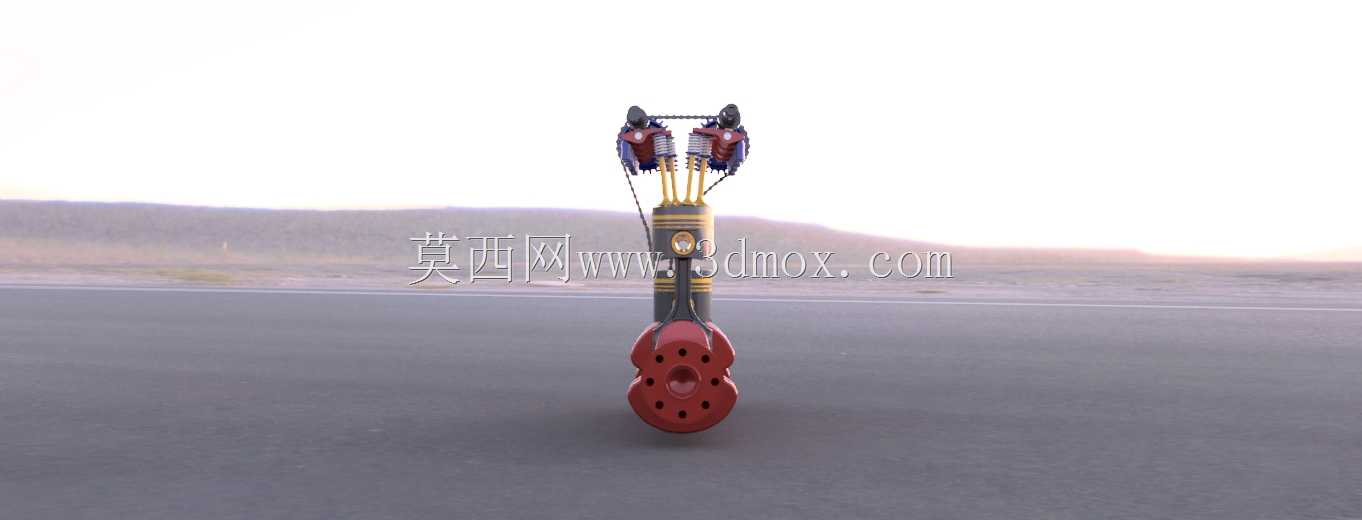

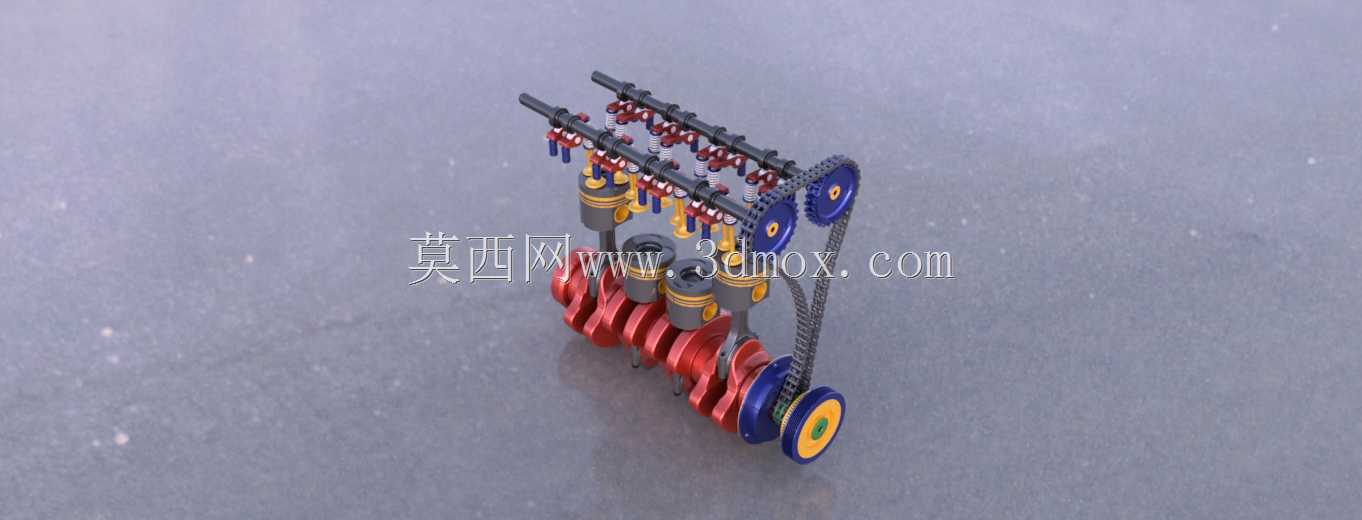

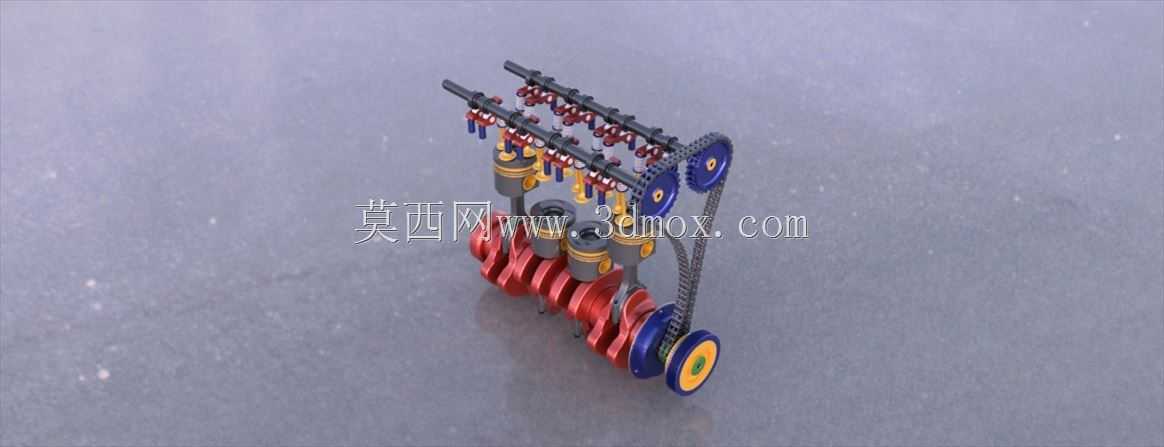

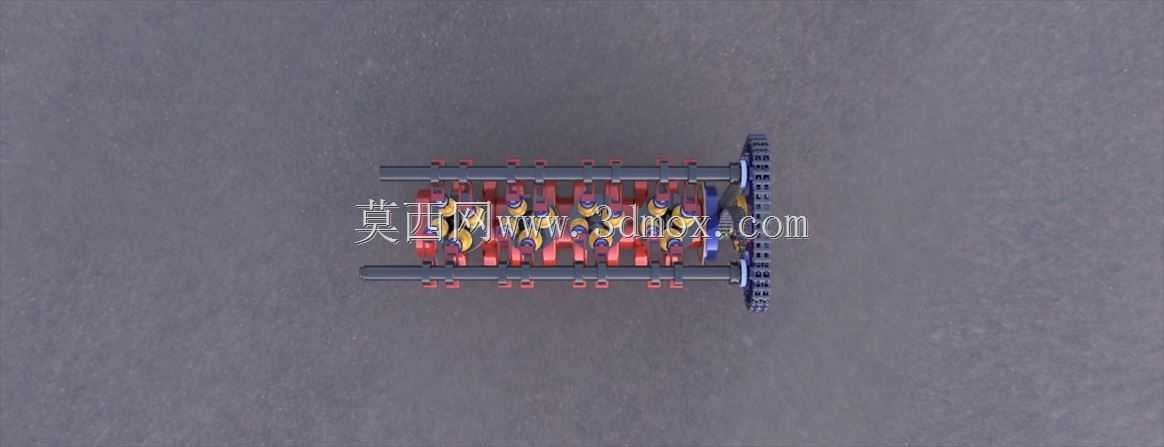

这套活塞曲轴凸轮轴机构是往复式内燃机的核心运动总成，广泛应用于乘用车辆、小型工程机械、农用动力设备的内燃动力单元中，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，是决定发动机动力输出平顺性、燃油经济性与运转可靠性的关键结构。整套机构完整还原了直列四缸动力单元的运动传递逻辑，清晰呈现了活塞组、曲轴连杆组、凸轮轴配气组之间的运动配合关系。活塞作为直接承接燃烧压力的部件，通过活塞销与连杆小头连接，将燃烧做功产生的直线往复推力传递给连杆，连杆大头则与曲轴的连杆轴颈配合，把活塞的直线运动转化为曲轴的旋转扭矩输出；曲轴末端集成的正时链轮通过正时链条与凸轮轴端的链轮连接，严格保证曲轴与凸轮轴的传动比为2:1，匹配四冲程发动机进气、压缩、做功、排气的工作循环时序，确保凸轮轴能够精准驱动气门按设定的配气相位开启与关闭，完成气缸的进排气过程。在设计思路上，这套机构采用直列四缸的经典布局，相邻气缸的曲柄销错开180度布置，能够实现做功行程的均匀交替，大幅降低曲轴运转过程中的一阶、二阶往复惯性力，减少整机振动；活塞裙部采用型线优化设计，兼顾往复运动的导向精度与热膨胀后的配合间隙，避免冷态敲缸与热态拉缸问题；凸轮轴的型线经过动力学优化，在保证气门足够升程与开启时长的前提下，控制气门落座的冲击速度，降低配气机构的运转噪音与磨损；气门组配套的螺旋弹簧能够保证气门及时落座并紧密贴合，防止发动机高转速工况下气门出现跳动导致的密封失效。从安装边界来看，整套机构的轴向尺寸与径向轮廓完全适配常规直列四缸发动机的缸体、缸盖安装空间，曲轴的主轴颈位置、凸轮轴的轴承座安装位、活塞的缸筒配合尺寸均遵循量产动力单元的通用设计规范，可直接用于发动机原理教学演示、动力总成结构验证、维修培训拆解演示等场景，能够帮助从业者直观理解内燃机核心运动部件的配合逻辑与动力传递路径，也可作为动力总成前期开发阶段的运动干涉校核参考，验证不同转速下活塞与气门的运动间隙、曲轴平衡块与缸体的避让空间、正时传动系统的张紧行程是否满足设计要求，为后续的详细结构设计与性能优化提供直观的结构参考。
