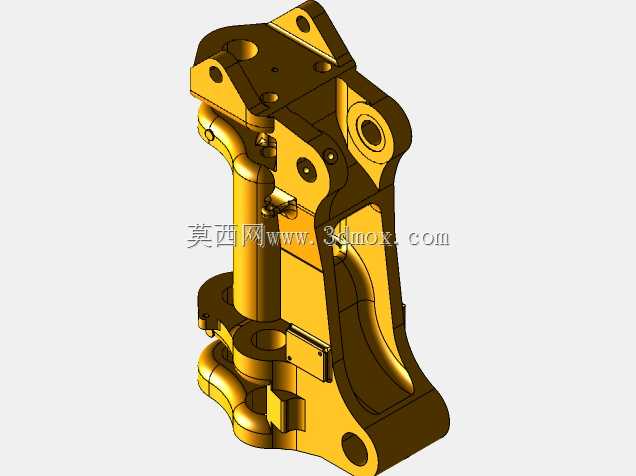

反铲装载机动臂铰接主柱摆动铸造件

该部件为反铲装载机工作装置的核心铰接承载构件，主要应用于中小型轮式反铲装载机的动臂回转连接区域，承担动臂举升、摆动作业过程中的全部载荷传递功能，是连接上车架与动臂总成的关键受力结构件。在实际施工作业场景中，反铲装载机需要完成挖掘、举升、卸料、场地平整等复合动作，动臂需要围绕该主柱实现一定角度的水平摆动，同时承受挖掘作业时的垂直冲击载荷、偏载扭矩以及举升过程中的交变弯曲应力，因此该部件的结构强度、铰接精度直接决定了整机工作装置的作业稳定性与使用寿命。从功能特性来看，该铸造件采用一体化铸造成型工艺，整体结构分为上下铰接安装端与中间支撑柱身三个功能区域：下端设置多组同轴安装孔位，用于与上车架的回转支座进行刚性连接，孔位周边设计有加厚的凸台结构，分散螺栓紧固时的局部压应力，避免安装面出现压溃变形；上端设置多组不同轴径的铰接耳板，分别用于连接动臂本体、摆动液压缸活塞杆端以及动臂举升液压缸的铰接端，各耳板之间的相对位置精度经过严格校核，保证各铰接副转动顺畅无卡滞，不会出现运动干涉问题；中间柱身采用变截面过渡设计，在满足整体抗弯、抗扭强度要求的前提下，尽可能去除非承载区域的冗余材料，降低部件自身重量，减少工作装置的无效载荷。在设计思路层面，该部件充分考虑了铸造工艺的成型特性，所有转角位置均采用大圆角过渡设计，避免铸造过程中出现应力集中导致的冷裂、缩松缺陷，同时各安装孔位的端面均设计有加工余量凸台，方便后续机加工时获得平整的安装基准面，保证铰接孔的同轴度与端面垂直度满足装配要求。从安装边界来看，该部件下端安装面的孔位间距与上车架支座的安装孔位完全匹配，安装后整体高度不会超出上车架的顶部轮廓边界，上端各铰接耳板的开档尺寸与对应连接部件的铰接端厚度适配，装配后铰接销轴的轴向窜动量控制在合理范围内，不需要额外增加过多的调整垫片，能够有效降低现场装配的工作量。在实际作业过程中，该部件的一体化铸造结构相比焊接拼接结构具备更好的抗疲劳性能，能够长期承受高频次的交变载荷冲击，不会出现焊缝开裂的失效问题，适配矿山、基建、市政施工等多种复杂工况下的反铲装载机作业需求。
