壳体支撑用双轴承安装座结构设计

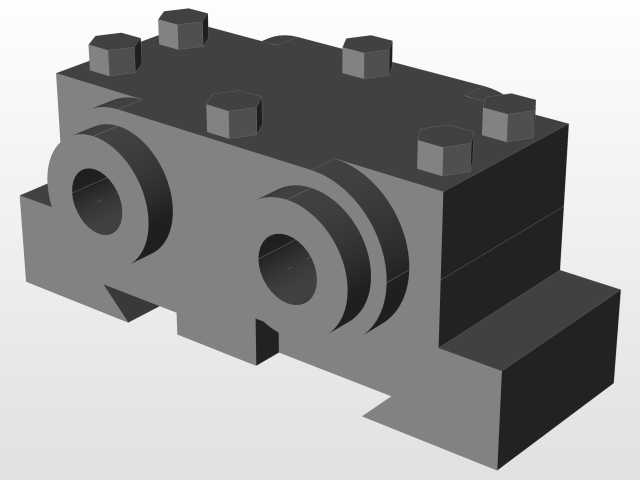

　　在各类包含旋转轴系的壳体类设备中，轴系的径向支撑稳定性直接决定整台设备的运行精度与使用寿命，这类双轴承支撑结构正是针对壳体内平行轴系的安装需求设计的一体式支撑组件。不同于分体式轴承座需要分别找正安装位置的繁琐流程，该组件将两个轴承安装位集成在同一基座本体上，从加工阶段就保证了两个轴孔的同轴度、平行度公差，安装时仅需将基座整体固定在壳体内腔的预设安装面上，即可完成两个旋转轴的支撑定位，大幅降低现场装配的找正难度，也避免了分体安装带来的位置累积误差。从结构设计来看，基座主体采用一体式铸造成型后做机加工处理，底部设置带定位缺口的安装基面，能够与壳体内的凸台结构快速嵌合定位，配合顶面均布的内六角紧固螺栓，

　　可将上下分体的轴承压盖与基座主体牢牢锁紧，把轴承外圈完全约束在安装孔内，防止设备运行过程中轴承出现外圈窜动的问题。两个轴承安装孔采用阶梯孔设计，孔内预留轴承外圈的定位台阶，安装时可直接将标准轴承推入孔内抵靠台阶面，再通过压盖压紧即可完成轴承固定，无需额外加工定位挡圈槽，简化了零件加工工序。两个轴孔的中心距按照配套传动齿轮的啮合中心距做严格公差控制，孔的内径尺寸与常用深沟球轴承、角接触轴承的外圈尺寸匹配，可根据实际载荷需求选用不同类型的标准轴承，适配不同转速、载荷的传动场景。在实际应用场景中，这类双轴承支撑组件常被用在小型齿轮箱、精密传动壳体、自动化设备的平行轴传动模块中，既可以作为输入轴与中间轴的共同支撑座，

　　也可用于双输出轴的设备端盖部位，其紧凑的块状结构能够充分利用壳体内的有限安装空间，不需要额外设置支撑肋板即可获得足够的结构刚度。设计过程中充分考虑了安装边界的适配性，基座的整体外形轮廓做了倒角处理，避免与壳体内的其他加强筋、油路结构产生干涉，安装基面的平面度公差控制在0.02mm以内，保证安装后基座不会出现倾斜，进而影响轴系的旋转精度。顶面的螺栓孔位置做了沉台设计，紧固螺栓安装后头部不会高出基座顶面，不会对壳体上部的其他零部件安装造成阻碍。两个轴孔的外端预留了密封件安装槽位，可根据使用环境加装骨架油封或者端盖密封，防止壳体内的润滑油泄漏，同时阻挡外界粉尘、碎屑进入轴承内部，延长轴承的维护周期。
