四柱式板件冲压成型工装结构

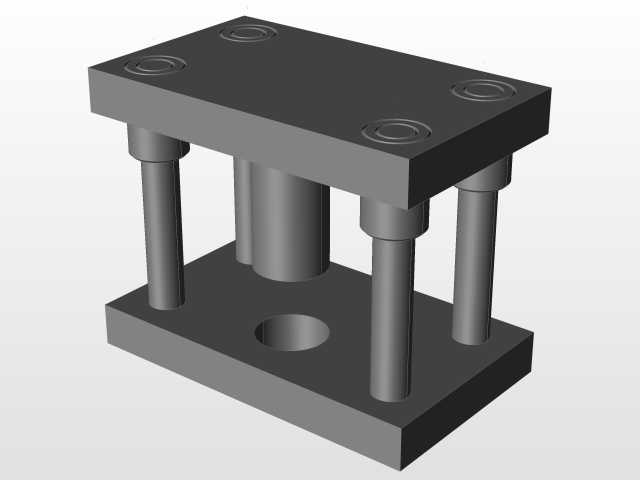

　　这套四柱导向的冲压工装结构，主要面向小尺寸五金薄板件的冲裁、浅拉伸成型工序，常见于电子接插件、小型家电五金配件、汽车小尺寸冲压件的批量生产场景，适配小吨位开式压力机的安装接口，可直接固定在压力机工作台面与滑块端完成配套作业。整套结构采用上下平行板式模架布局，四根导向立柱沿模座四角对称分布，导柱与上下模座的配合段采用过盈压装工艺，导套嵌入上模座对应安装孔内，合模过程中导柱与导套的滑动配合全程为上下模的相对运动提供精准导向，避免上下模芯出现错位啃模的问题，合模导向精度可控制在0.02mm以内，能满足普通精度薄板冲压件的尺寸公差要求。上模座顶面为平整安装面，加工有四个对称分布的沉头固定孔，用于和压力机滑块端的模柄或安装压板连接，

　　安装孔的位置间距适配常规小吨位压力机的滑块T型槽间距，无需额外加工转接板即可完成固定；下模座底面为全平面结构，中心位置设置有漏料通孔，冲裁完成的废料或成型后的小型工件可直接通过该孔落入压力机工作台的落料槽内，无需额外设置顶出机构即可完成出料，适配连续自动化冲压线的出料节奏。上下模座之间的中间区域为模芯安装空间，中心位置的柱状结构为凸模安装座，可根据不同冲压件的成型需求更换对应规格的凸模、凹模镶块，模座上预留的镶块安装螺孔、销孔位置遵循通用冷冲模架的安装尺寸规范，更换不同工艺对应的模芯时无需重新加工模座基准面，可大幅缩短工装换型的调试周期。导向立柱的长度根据冲压行程设计，开模状态下导柱与导套的配合长度不小于导柱直径的1.5倍，

　　保证开模取件、送料过程中导向结构不会出现脱开的情况，同时避免合模时导柱与导套出现对中偏差。整套结构的安装边界充分考虑了小吨位压力机的工作台尺寸限制，模座长宽尺寸控制在常规25吨到63吨开式压力机的工作台安装范围内，上下模座闭合高度符合对应吨位压力机的闭合高度调节区间，安装时仅需调整压力机滑块行程即可匹配对应冲压工序的开合模距离。日常生产过程中，定期在导柱导套配合面涂抹冲压专用润滑脂即可保证导向结构的运行顺畅，模座采用45号钢调质处理，具备足够的刚性承受冲压过程的交变载荷，长期使用不会出现模座变形导致的合模精度下降问题。
