折弯式带孔金属连接固定支架结构

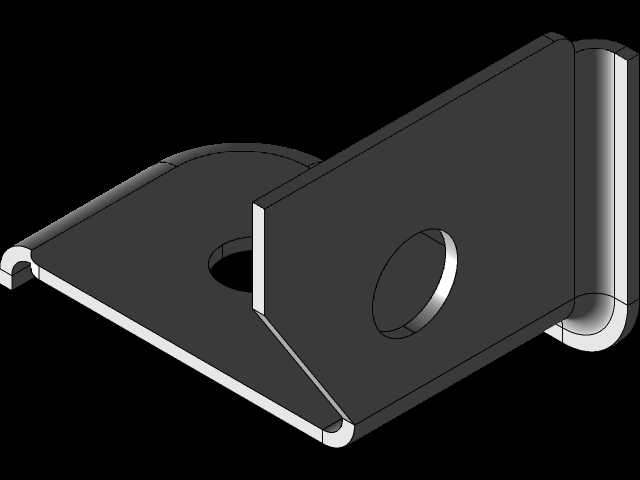

　　这类折弯成型的金属支架，在轻工设备、小型机电产品的内部结构搭建中应用十分普遍，常作为跨结构件的连接载体，承担两个垂直安装面之间的载荷传递作用，既可以用于电气柜内部元器件的挂载固定，也能在小型输送线、非标工作台的框架拼接中，实现型材与板材、不同走向构件之间的位置锁定。从结构设计来看，该零件采用单块金属板材经落料、冲孔、折弯三道核心工序成型，没有额外的焊接拼接结构，整体成型一致性好，批量生产时的工艺成本可控，零件自身的结构刚性也能满足常规静载荷下的使用需求。零件主体分为两个互相垂直的安装面，其中水平延伸的板段开有圆形安装过孔，用于和基础安装面通过螺栓实现锁紧固定，板段末端做了小幅度的卷边处理，既可以消除板材裁切后的锐边，

　　避免装配过程中划伤操作人员，也能在不额外增加板材厚度的前提下，提升板段边缘的抗形变能力，减少螺栓锁紧时板边出现翘曲变形的概率。垂直立起的板段同样开设圆形装配孔，用于连接需要被固定的功能构件，孔位的同轴度、孔与折弯边的距离公差，会直接影响后续装配的对位精度，建模过程中需要重点管控折弯线与孔中心的位置尺寸，避免折弯后孔位出现偏移导致装配干涉。在安装边界方面，该支架的水平安装面外轮廓没有多余的突出结构，所需的安装操作空间较小，适合在设备内部布局紧凑的区域使用，折弯处的内R角匹配所选板材的厚度设置，既避免折弯时出现板材开裂的问题，也能保证折弯后两个安装面的垂直度满足装配要求。实际选型使用时，需要根据承载的载荷大小匹配对应厚度的板材，

　　若用于有振动的工况场景，还可在安装孔处加装防松垫圈，提升连接的可靠性，建模时预留的孔位间隙也需要匹配所选螺栓的公称直径，保证装配时螺栓能顺利穿过，不会出现卡滞问题。这类钣金支架的结构看似简单，但每一处折弯角度、孔位位置、边缘处理的设计，都直接影响实际装配的便利性和长期使用的稳定性，在三维建模过程中需要同步考虑钣金加工的工艺特性，避免设计出无法落地加工的结构。
