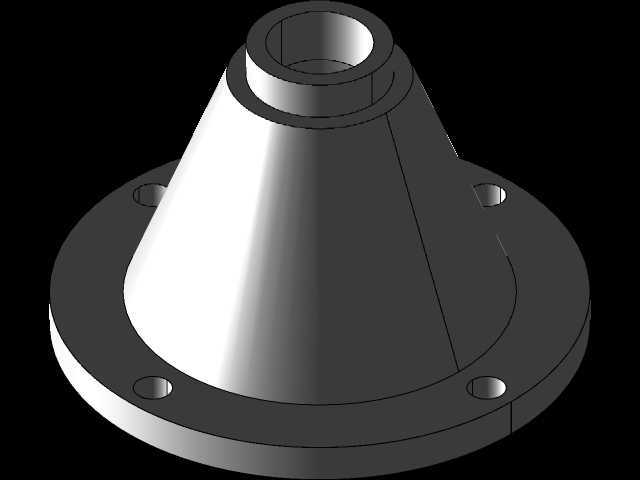

带安装法兰锥台过渡导流铸造接头

　　这类带法兰的锥台形铸造接头，在中低压流体输送管路系统里十分常见，不管是市政给排水管线的变径衔接、化工车间常温介质管路的转向过渡，还是小型通风除尘系统的风道对接，都能见到这类构件的身影。它的核心作用是实现不同通径管路之间的平滑过渡，避免管路通径突变造成的介质流阻骤升，同时通过底部的法兰结构实现与设备接口、管路端盖的可靠固定，不需要额外加工焊接坡口，铸造成型后仅需处理法兰密封面与上端接口的配合精度即可投入装配，能大幅缩短现场施工的周期。从结构设计逻辑来看，锥段的锥度取值经过了流场校核，既不会因为锥度过大造成介质在锥壁处形成涡流滞流区，也不会因为锥度过小导致接头整体轴向尺寸过长，挤占管路布置的有限空间。底部法兰采用均布螺栓孔设计，

　　安装时不需要刻意调整周向角度，只要对齐密封面即可穿入螺栓紧固，对现场安装的容错率更高，法兰厚度经过承压强度校核，在额定工作压力下不会出现法兰翘曲导致的密封泄漏问题。上端的直筒接口采用标准通径设计，可以直接对接对应规格的硬管、软管或者快装接头，接口处的壁厚预留了足够的加工余量，就算后期需要根据现场需求加工外螺纹或者焊接坡口，也不会因为壁厚不足造成构件强度下降。实际选型应用时，需要注意法兰的螺栓孔中心圆直径要与对接端的安装尺寸完全匹配，法兰密封面的平面度要满足密封要求，避免安装后出现渗漏；锥段的内壁要保证平滑无明显铸造凸起，不然会在长期输送含颗粒介质时造成局部磨损，缩短接头的使用寿命。这类铸造接头相比焊接式变径接头，整体刚性更好，

　　不存在焊接热影响区的强度薄弱问题，在有轻微振动的管路工况下也不容易出现焊缝开裂的故障，日常维护时仅需定期检查法兰密封垫的老化情况即可，不需要对构件本身做额外的探伤检测，运维成本相对更低。在三维建模过程中，这类构件需要重点关注拔模斜度的设置，尤其是锥段外壁与法兰连接处的过渡圆角，要避免出现铸造应力集中的锐角结构，螺栓孔的位置要严格按照法兰标准的参数排布，保证安装时的互换性，上端接口的同轴度要控制在合理公差范围内，避免对接管路后出现整体偏斜，影响管路的直线度。
