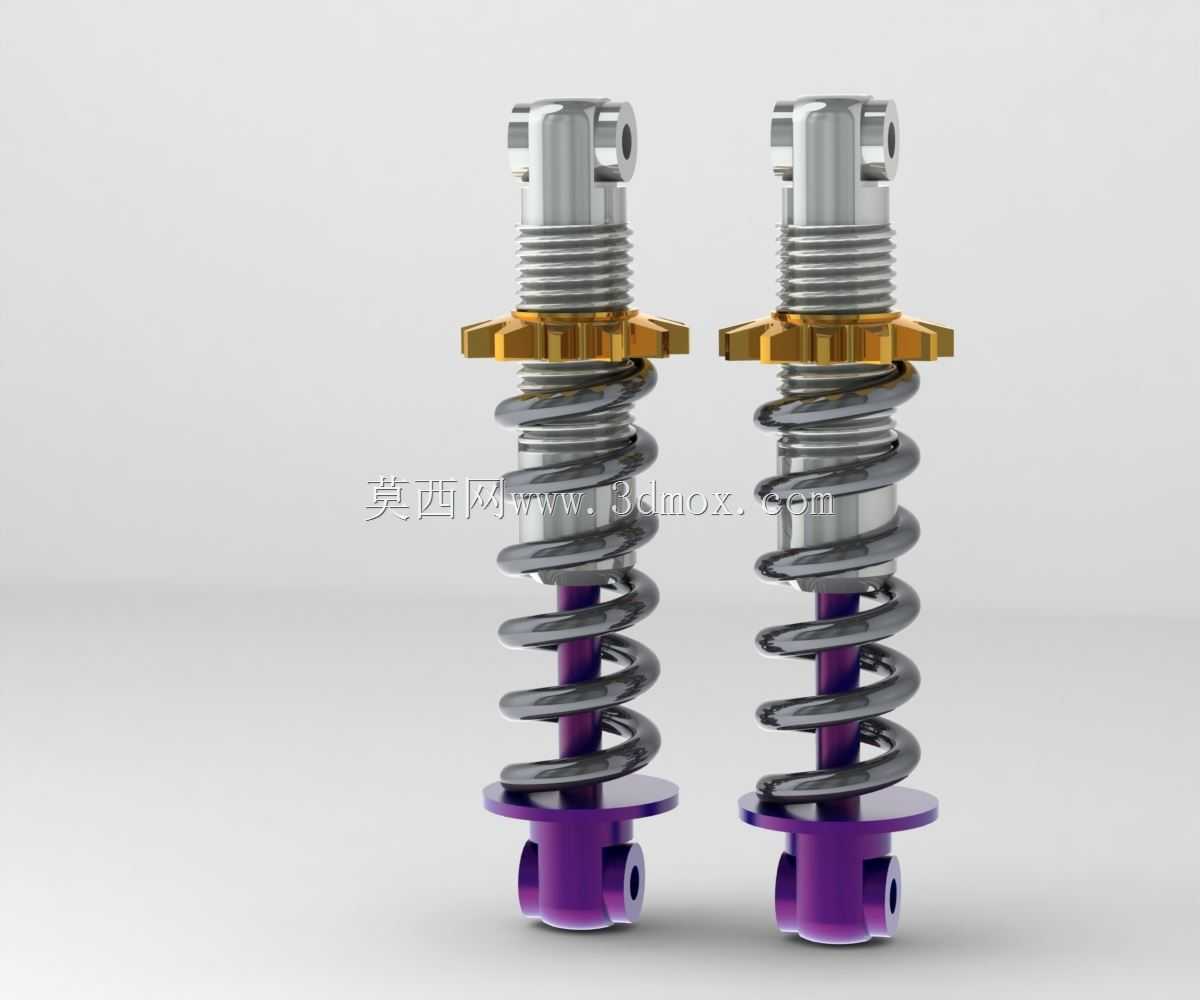

高精度紫色底座螺纹调节式减震器结构设计

这款减震器是面向中小载荷缓冲场景设计的阻尼缓冲部件，核心应用场景覆盖轻型代步车辆悬架、小型自动化设备隔振平台、工业精密仪器减震基座、户外便携机动装备的震动缓冲环节，能够在设备运行或载体移动过程中，有效吸收路面颠簸、机构往复运动产生的冲击动能，避免刚性冲击传递至核心承载部位，延长设备整体使用寿命，同时提升运行过程的平稳性与使用体验。从产品功能特性来看，该减震器采用螺旋弹簧与阻尼基座结合的结构设计，上部设置外螺纹调节段搭配六角限位调节环，可根据实际承载需求与预设减震刚度，旋转调节环改变弹簧的预压缩量，灵活适配不同载荷下的缓冲行程需求，避免弹簧过软导致的触底问题或是过硬导致的缓冲失效问题；中部采用等节距圆柱螺旋弹簧，弹簧表面做了抛光防锈处理，在反复压缩回弹过程中能够保持稳定的弹力输出，不会出现应力集中导致的弹簧断裂失效；下部紫色基座为一体化成型的阻尼安装座，设置横向贯通的安装销孔，可通过销轴与下部承载支架实现铰接连接，适配多方向的小幅摆动工况，避免安装部位出现应力卡滞。在设计思路上，这款减震器充分考虑了通用场景下的安装兼容性与维护便捷性，整体采用同轴式布局，所有部件均围绕中心轴线对称分布，在承受轴向冲击载荷时受力均匀，不会出现偏载导致的部件磨损；上部连接端采用外螺纹加径向通孔的结构，既可以通过螺纹与上部承载架实现旋接固定，也可以通过径向穿入销钉实现防松锁止，适配多种不同的上部连接结构，无需额外定制转接件即可完成装配。从外形尺寸与安装边界来看，该减震器整体为细长柱式结构，径向最大轮廓为中部调节环的外六角尺寸，安装时仅需预留略大于调节环外径的径向操作空间，即可完成预紧力的调节操作；轴向总长度在弹簧自由状态下适配常规轻型悬架的安装间距，上下安装点的同轴度公差控制在极小范围内，安装后不会出现侧向偏载；下部安装销孔的孔径与常规轻型销轴尺寸匹配，上部螺纹规格适配通用连接支架的内螺纹尺寸，能够直接替换同规格的传统减震部件，无需对原有安装结构做改造。在实际使用过程中，该减震器的阻尼基座能够在弹簧压缩回弹过程中提供稳定的阻尼力，抑制弹簧的多余往复震荡，让冲击动能能够在1-2个回弹周期内被完全耗散，不会出现持续余震影响设备运行精度或是乘坐体验；弹簧与调节环、基座之间设置了耐磨垫片，长期往复运动过程中不会出现部件间的异常磨损，整体使用寿命能够满足高频次冲击场景下的使用需求。
