卡特工程机械发动机储油底壳结构

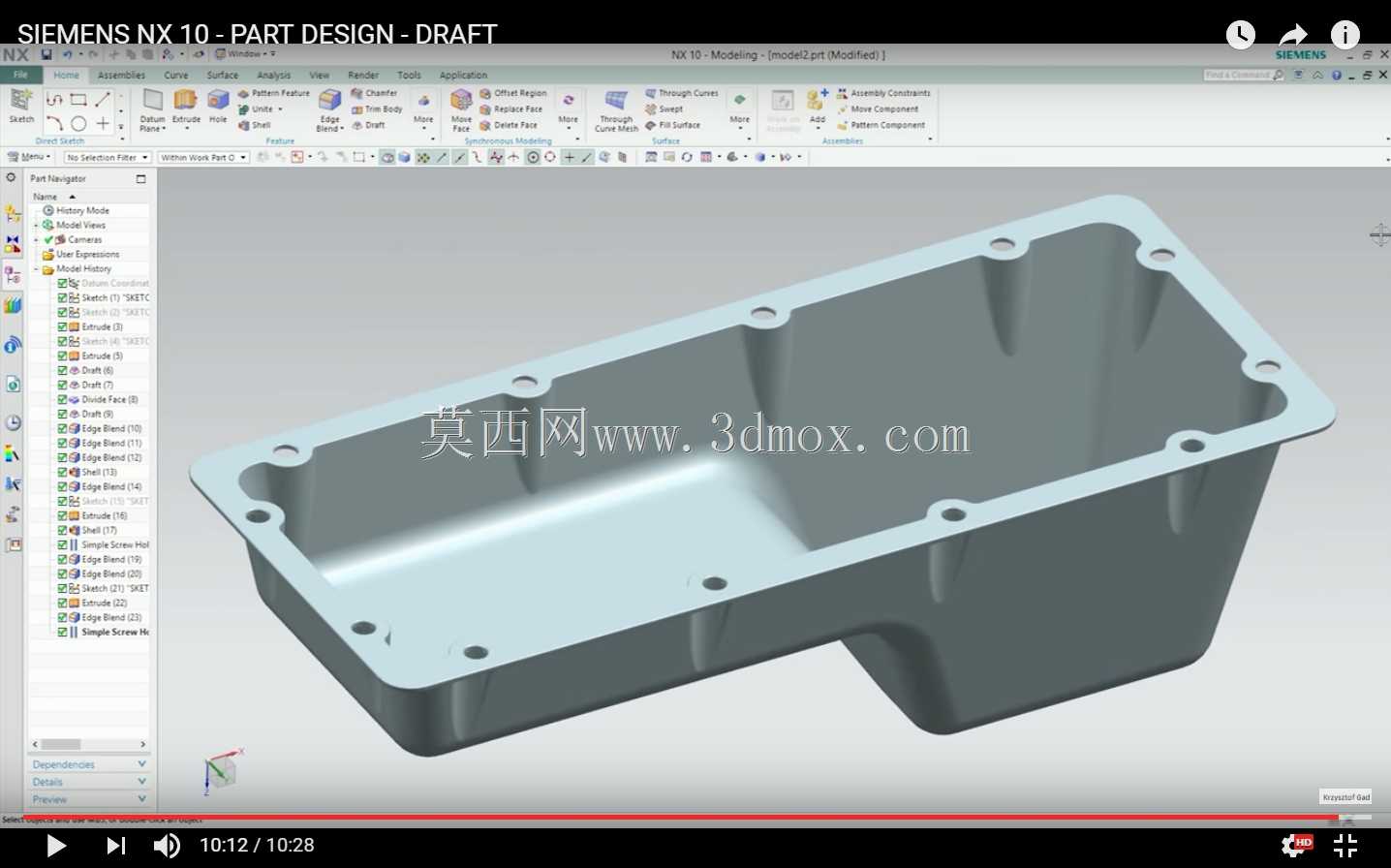

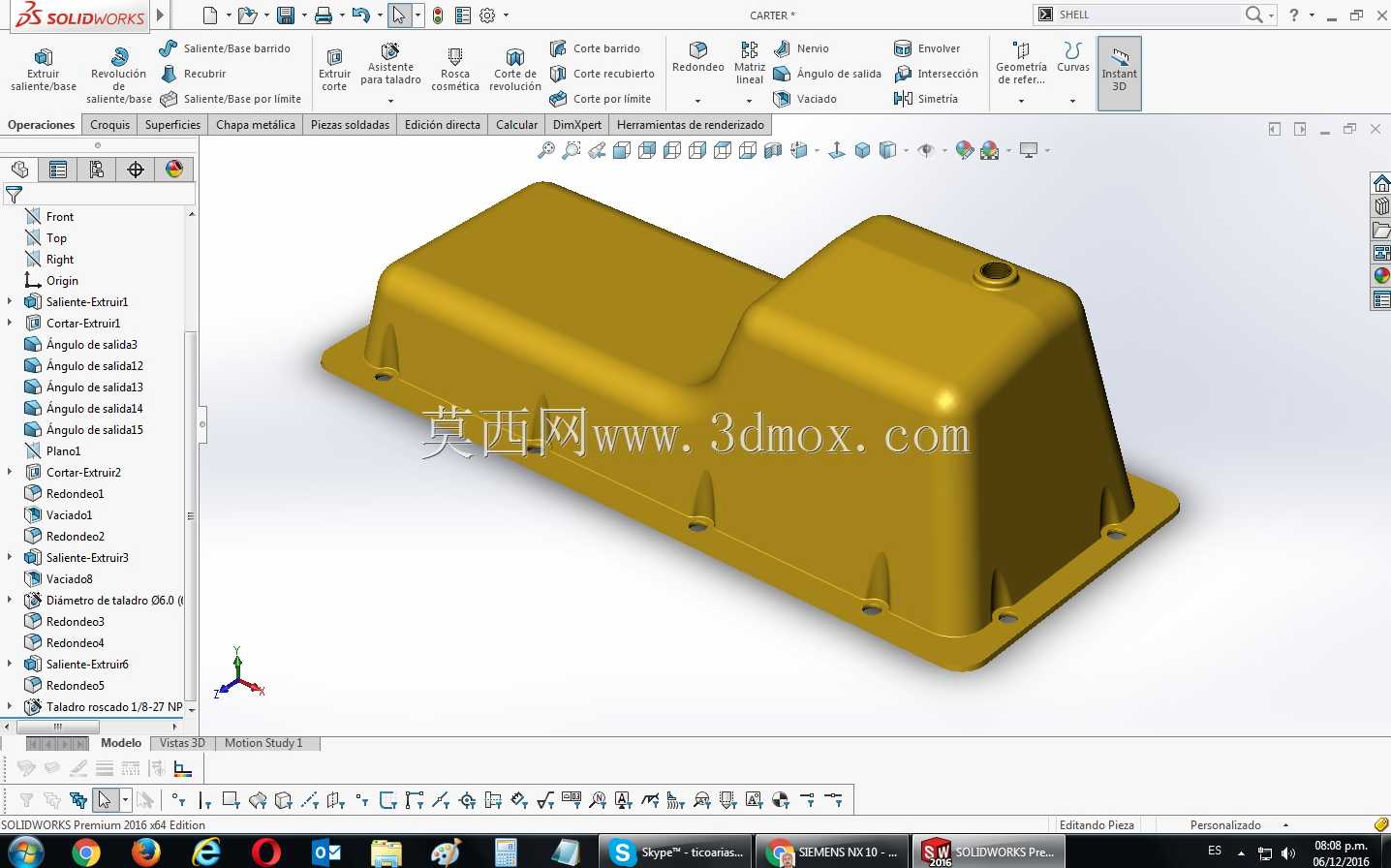

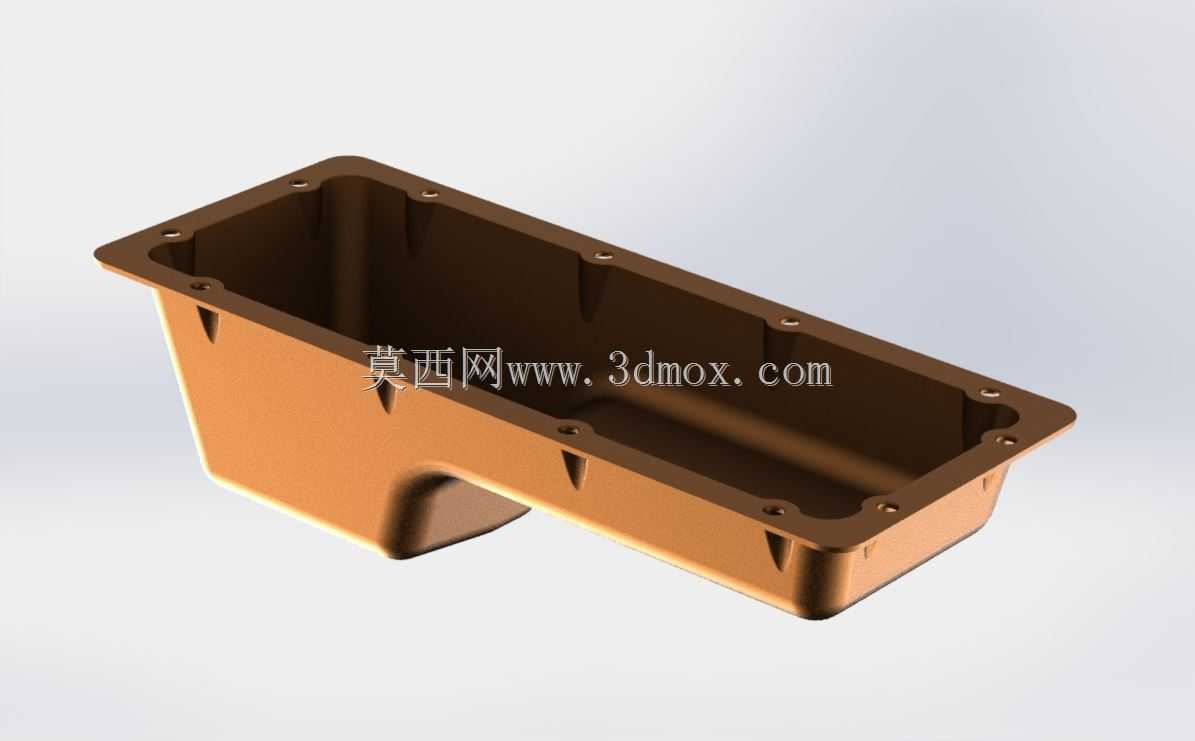

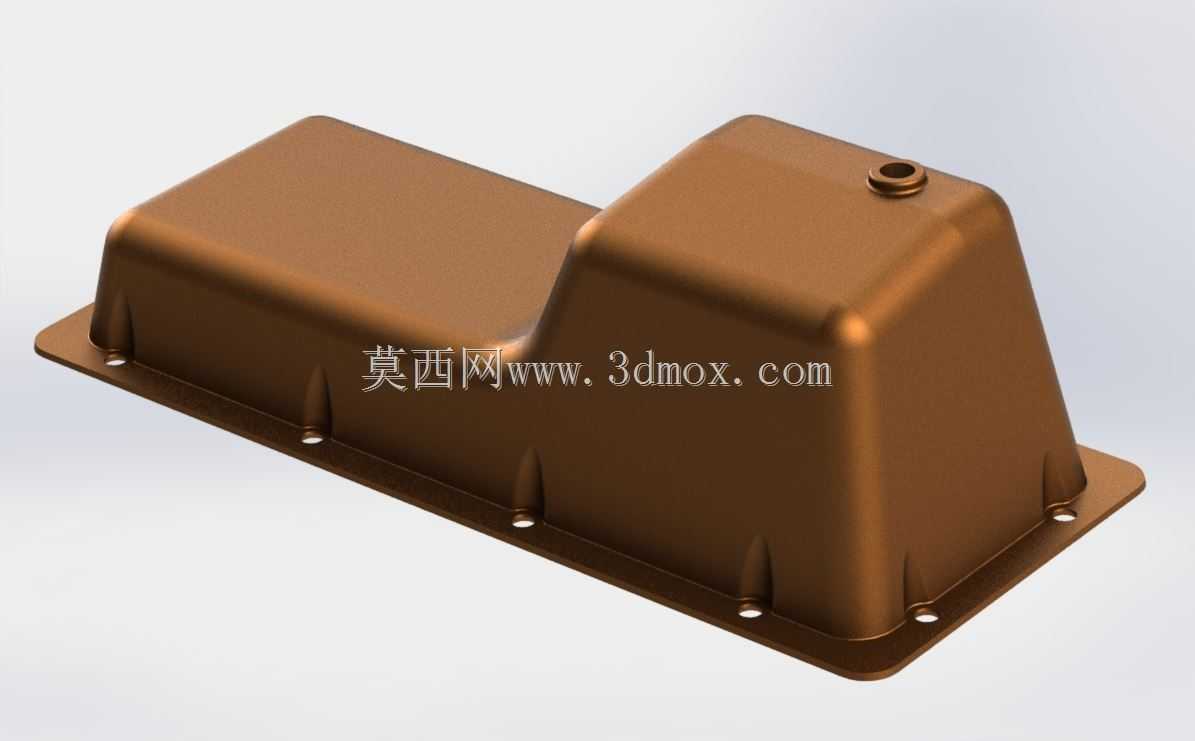

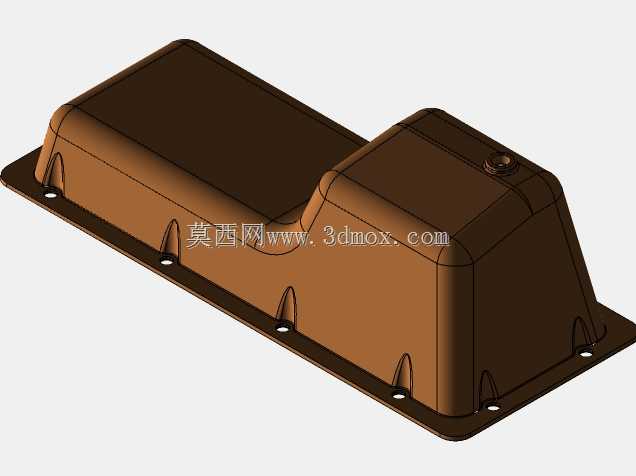

这款油底壳是适配卡特系列工程机械动力单元的核心储油部件，主要应用于重型挖掘机、装载机等工程机械设备的柴油发动机润滑系统中，作为发动机润滑回路的末端储油容器，承担着存储循环机油、封闭曲轴箱下腔、拦截机油回流杂质、为机油泵提供稳定供油液面的核心作用，同时可承接发动机运转过程中各摩擦副回流的润滑油，配合机油泵完成整个润滑系统的机油循环供给，保障发动机内部曲轴、连杆、活塞等高速运动部件的持续润滑与散热。从功能特性来看，该油底壳采用深浅腔差异化的腔体设计，较深的凸起腔体为机油静置沉淀区域，可容纳发动机额定加注量的全部机油，同时预留足够的安全液面高度，避免设备在大坡度作业、急加速急减速工况下出现机油泵吸空的问题；较浅的长条形腔体则贴合发动机曲轴箱的下部轮廓，避让曲轴运转的摆动轨迹，避免运动部件与油底壳壳体发生运动干涉。壳体边缘设置整圈带安装孔的法兰翻边，安装孔位均匀排布，可通过螺栓与发动机缸体下平面紧密贴合，配合密封垫实现曲轴箱的下部密封，防止机油渗漏同时阻挡外界粉尘、泥水进入曲轴箱内部。壳体表面设置多道纵向加强筋，从法兰边延伸至腔体底部，既可以提升壳体整体的结构刚度，抵御工程机械作业过程中飞石撞击、地面托底带来的冲击变形，也可以在一定程度上增加壳体的散热面积，帮助存储的机油散发工作过程中携带的热量。顶部凸起位置设置的螺纹接口为机油液位传感器安装位，可实时监测内部机油存量，为设备操作人员提供机油液位预警。在设计思路上，该结构充分考虑了工程机械的复杂作业工况，整体采用冲压成型的流线型腔体结构，在保证足够储油容积的前提下尽可能压缩壳体的垂直高度，降低发动机的整体安装重心，提升设备作业时的动力单元稳定性；法兰边的安装孔位完全匹配对应型号卡特发动机的缸体安装孔距，无需额外改制即可实现原位装配，腔体内部的轮廓经过反复校核，完全避让曲轴平衡块、连杆大头的运动包络线，即使在发动机最大工况转速下也不会出现部件碰擦的问题。从安装边界来看，该油底壳整体为长条形阶梯状结构，安装后下部最低点与发动机缸体平面的垂直距离经过精准控制，既保证足够的机油存储容量，也避免过多占用底盘下方的通过空间，保障工程机械在非铺装路面作业时的通过性，减少托底磕碰损坏油底壳的风险。
