波音787航空机轮制动装置结构设计

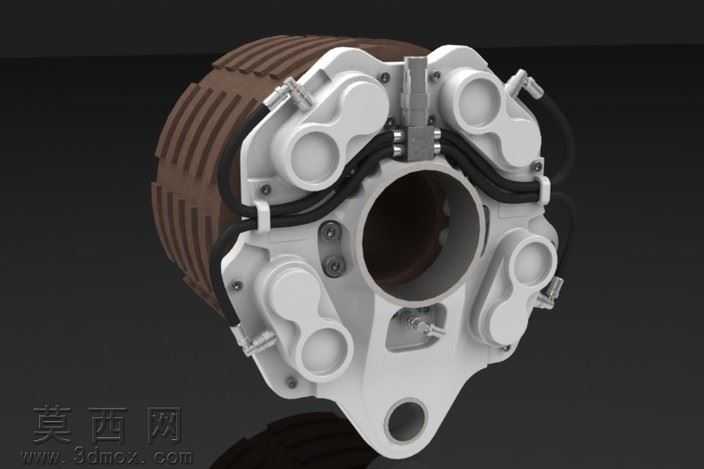

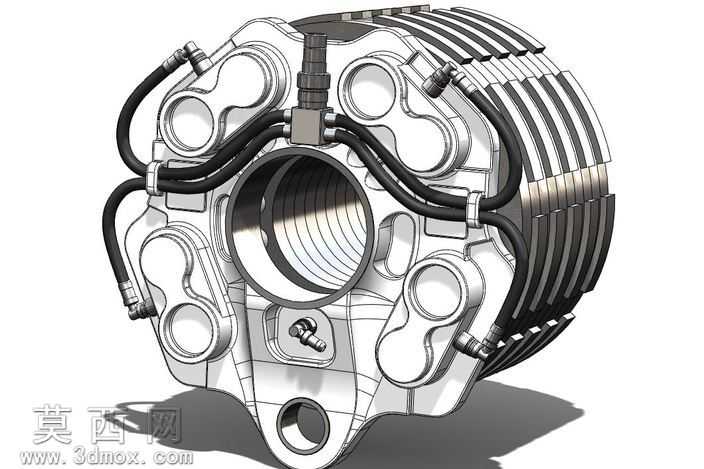

本作品为面向民航客机应用场景的航空制动装置三维建模作品，以波音787机型的机轮制动模式为设计原型开展全参数化建模工作。建模阶段依托三维设计软件完成整体结构的搭建，首先对制动装置的核心承载基体进行轮廓构建，精准还原环形基体的安装定位孔、活塞容纳腔、管路排布槽等特征，严格匹配航空制动组件的实际装配尺寸比例，确保各结构特征的位置度、同轴度符合机械设计规范。针对装置的多盘式制动核心结构，采用分层阵列的建模方式还原堆叠式制动盘组，清晰区分动盘与静盘的配合间隙、散热鳍片的排布结构，还原制动过程中摩擦副的接触配合逻辑。对于外部布设的液压管路，采用扫掠建模方式还原管路的弯曲走向、接头连接结构，通过卡箍特征还原管路与基体的固定方式，精准呈现液压制动的介质传输路径。材质渲染阶段针对不同部件匹配对应材质属性，为金属基体部件赋予带有细腻金属质感的铸铝材质，还原航空构件表面的机加工纹理与哑光金属光泽；为制动盘摩擦片赋予耐高温复合材料材质，呈现深灰色耐磨材质的粗糙表面质感；为液压管路赋予耐油橡胶包覆金属管路的复合材质，区分橡胶层的哑光黑与金属接头的亮面金属质感；为密封组件、紧固件分别匹配橡胶、高强度合金钢材质，通过光影渲染突出不同部件的材质差异与结构边界。结构设计上充分还原航空制动装置的功能逻辑，在基体上集成多组活塞驱动腔，对应多组制动作动结构，确保制动过程中制动力矩均匀分布；预留的散热鳍片结构沿圆周方向均匀排布，还原制动过程中的散热风道设计，满足航空制动高频次、大载荷工况下的散热需求；安装接口的尺寸与结构完全匹配民航机轮的装配标准，可直观呈现制动装置与机轮、起落架轴的装配关系。整体建模过程严格遵循航空机械部件的设计逻辑，所有特征均参考真实航空制动器的结构原理搭建，无冗余无效特征，各部件之间的装配关系清晰明确，可直观展示多盘式航空制动装置的作动原理、结构组成与管路布局，清晰呈现民航客机制动系统的核心结构特点。
