工业流体输送涡轮泵结构设计

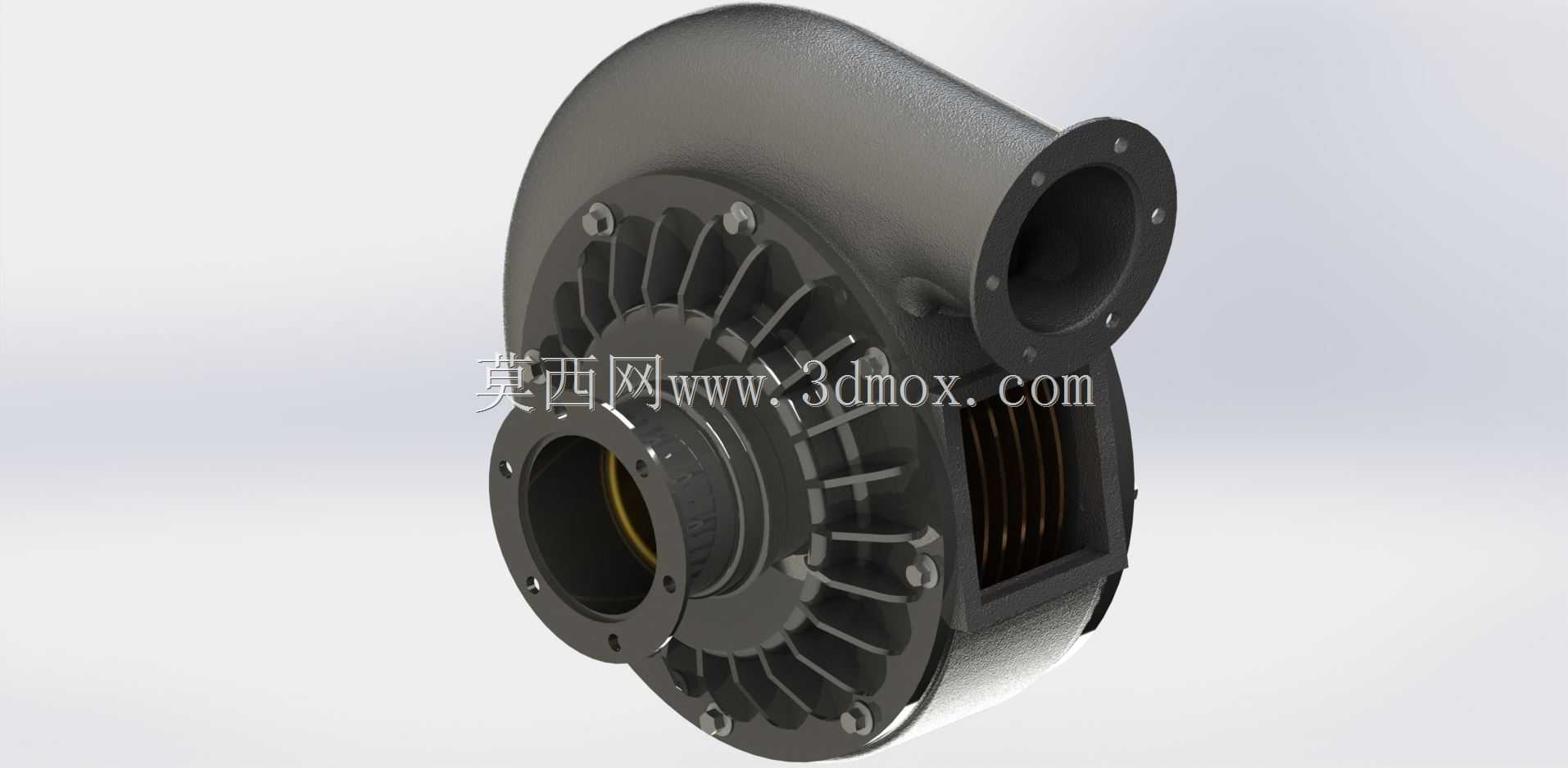

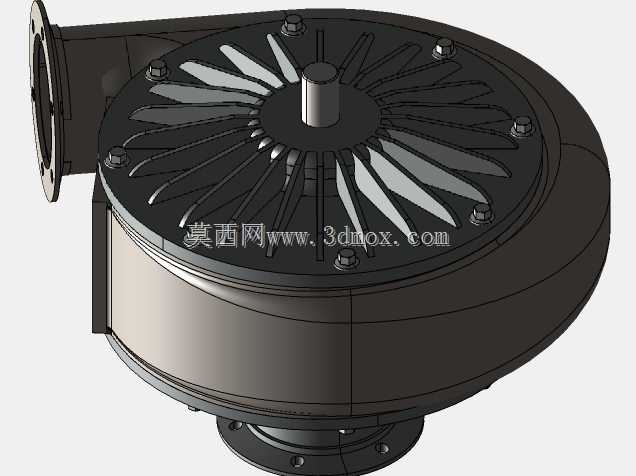

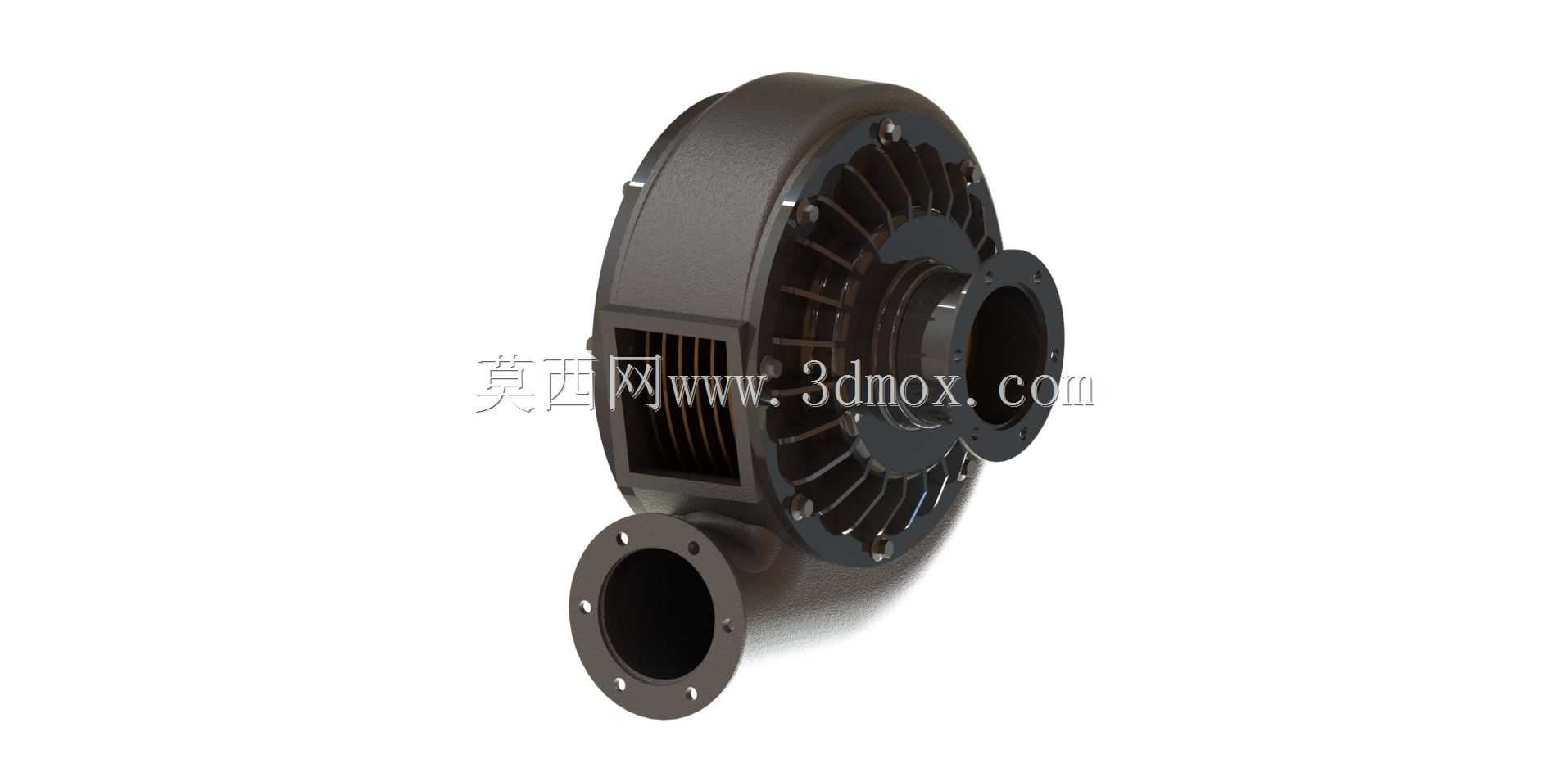

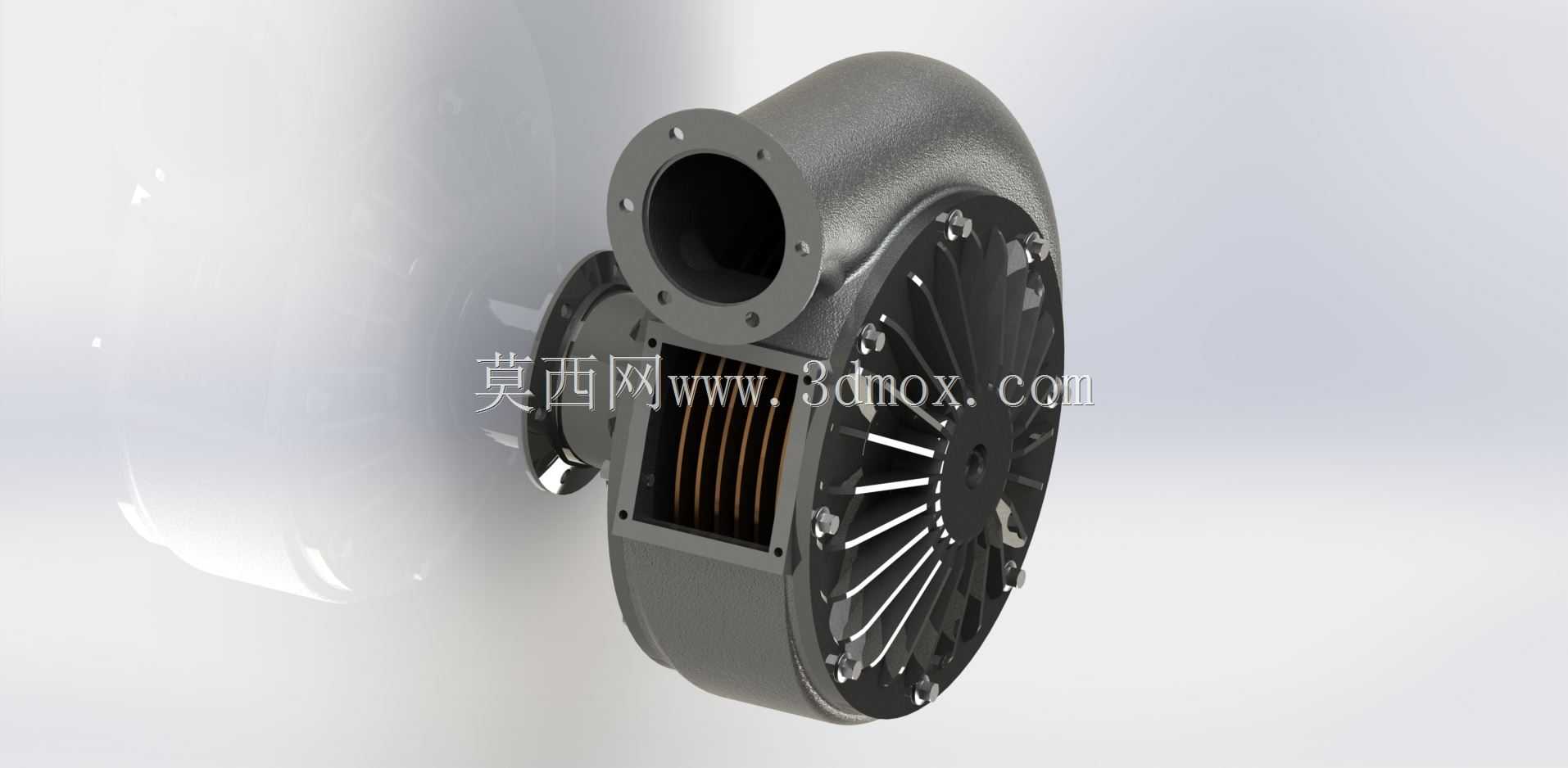

这款涡轮泵主要面向工业流体输送场景设计，可适配低压工况下的洁净流体、低压气体介质输送需求，常见应用在小型工业设备冷却循环、低压送风系统、小型化工流体输送支路、实验台流体动力供给等场景，能够在紧凑安装空间内提供稳定的流体压力输出，满足中小流量的流体动力供给需求。从实际用途来看，该款涡轮泵依靠叶轮高速旋转产生的离心力对介质做功，将输入端的低压介质加压后从侧置出口输出，相比普通容积式泵，它的输出脉动更小，运行过程噪音更低，适合对运行平稳性有一定要求的配套场景。在功能特性上，这款涡轮泵采用蜗壳式流道设计，壳体外侧设置有散热鳍片结构，能够在长时间连续运行时将泵体内部的热量快速导出，避免内部密封件、转动部件因过热出现性能衰减；进出口均采用法兰连接结构，法兰端面预留了均匀分布的螺栓安装孔，能够和标准工业管路实现快速对接，安装后密封可靠性强，可承受额定工况下的介质压力不发生泄漏。从设计思路来看，这款涡轮泵采用分体式装配结构，泵壳分为前后两个端盖，通过周向均匀布置的紧固件实现连接，后期维护时可以快速拆解，对内部叶轮、密封组件进行检修更换；叶轮采用径向直叶片搭配导流筋的结构设计，既能够保证介质加压效率，也可以平衡叶轮高速旋转时产生的径向力，降低轴承负载，延长转动部件的使用寿命。在外形尺寸与安装边界上，这款涡轮泵整体采用蜗壳偏心布局，侧置出口与轴向入口呈90度垂直布置，整体轮廓紧凑，安装时仅需要预留对应法兰对接空间以及端盖拆解的操作空间即可，不需要额外预留过大的检修场地，能够适配集成度较高的设备内部安装需求；泵体的安装基准面设置在壳体底部的平整区域，可通过支架直接固定在设备机架上，安装后整体同轴度偏差控制范围小，运行时振动幅度低，不会对配套设备的运行精度产生干扰。
