传动轴动态振动检测试验台结构设计

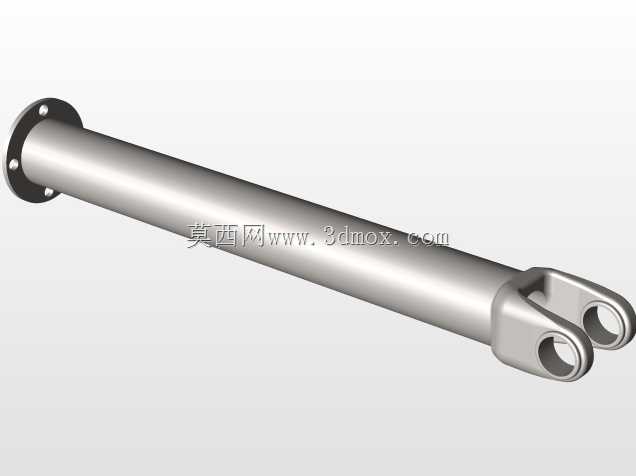

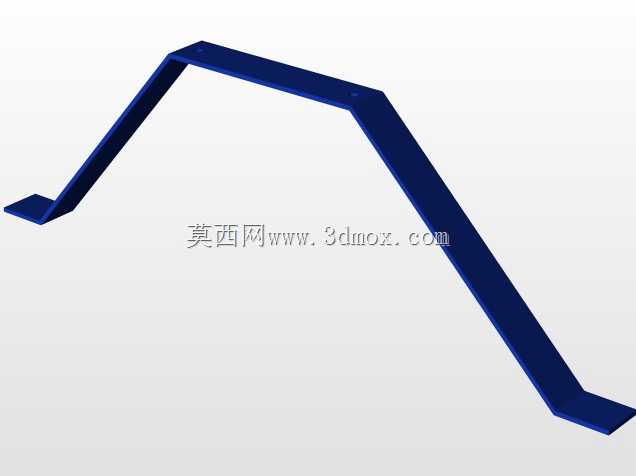

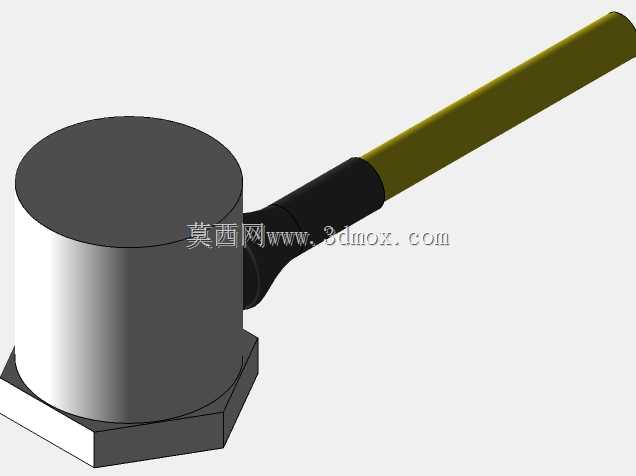

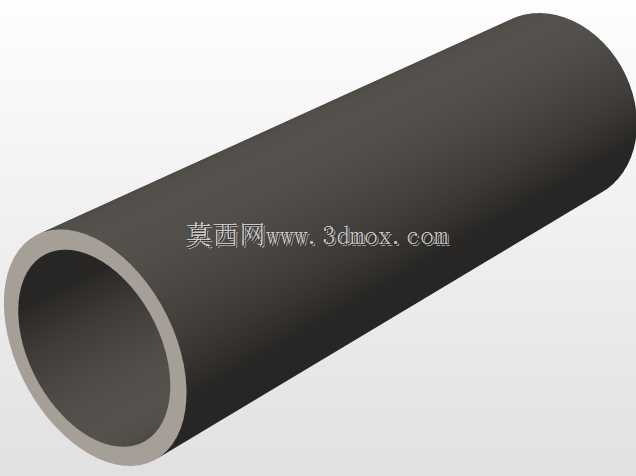

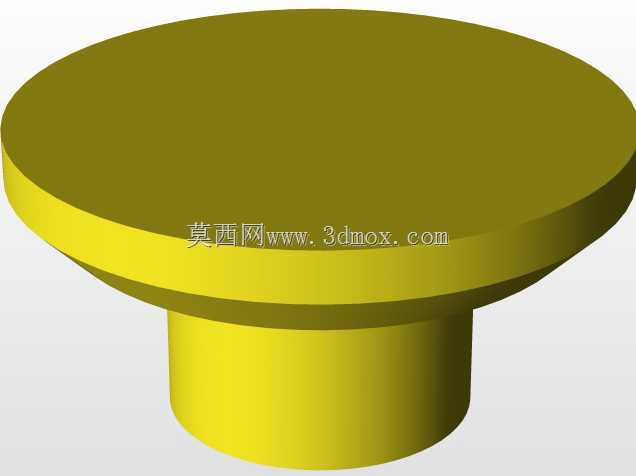

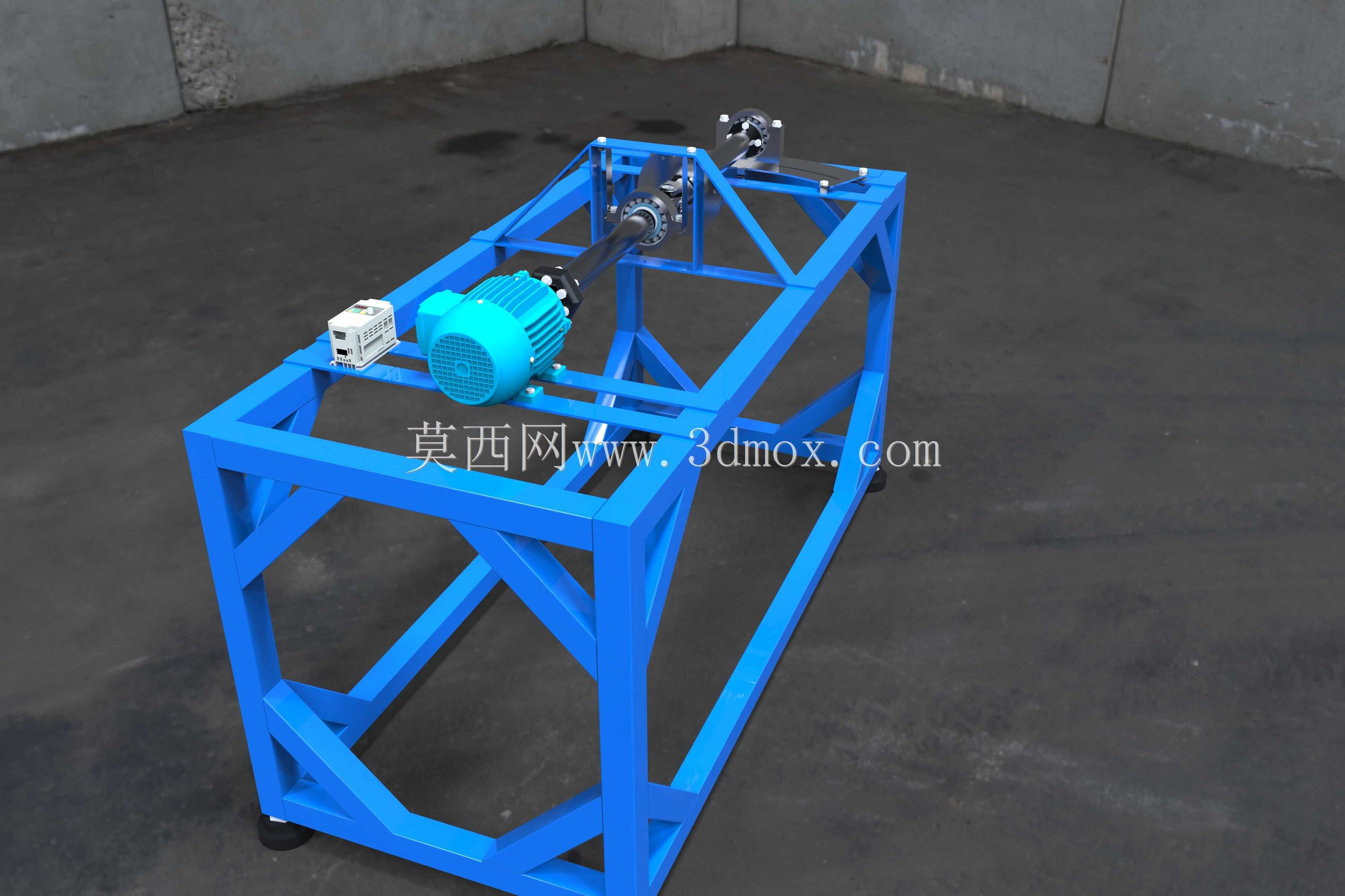

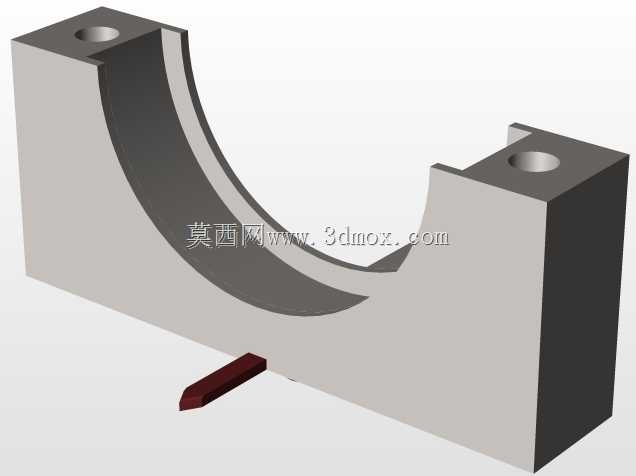

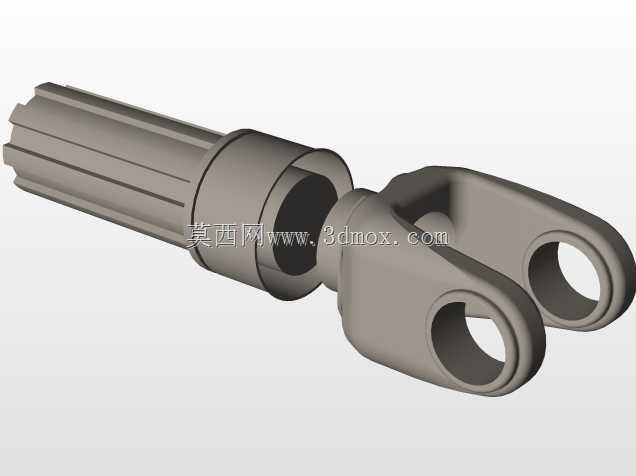

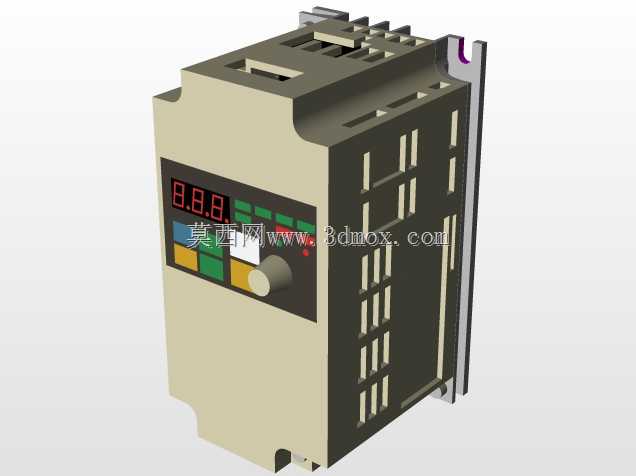

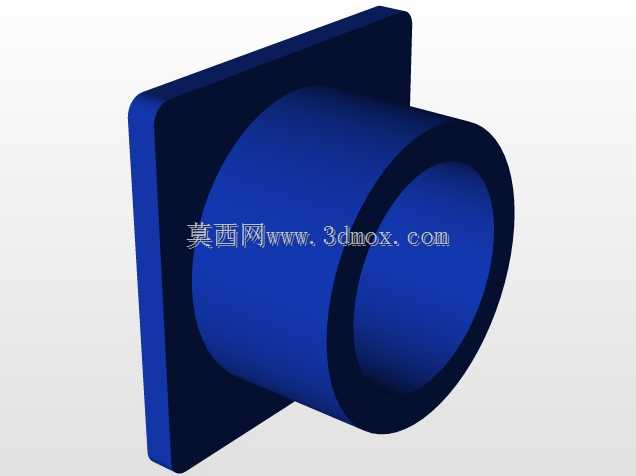

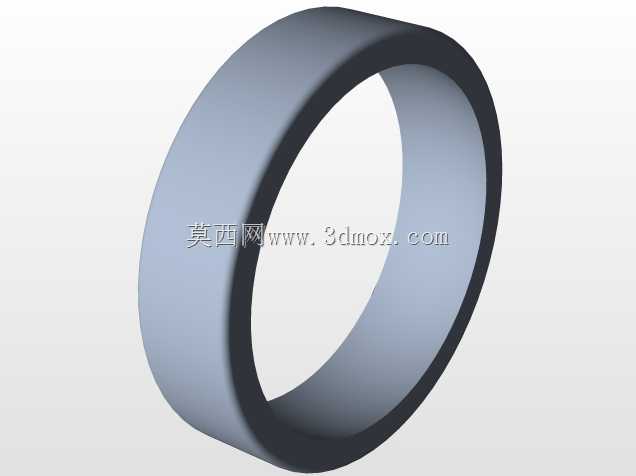

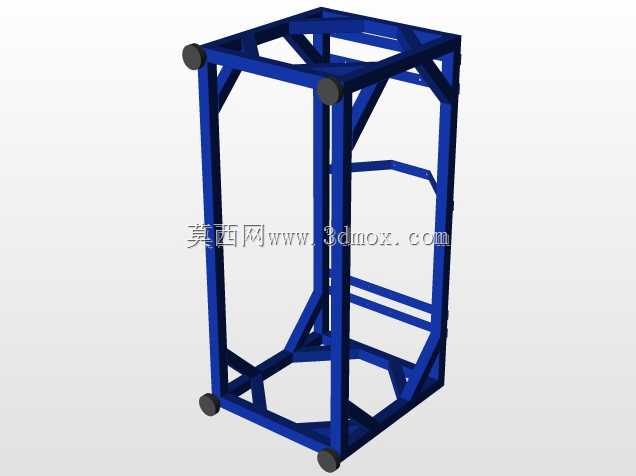

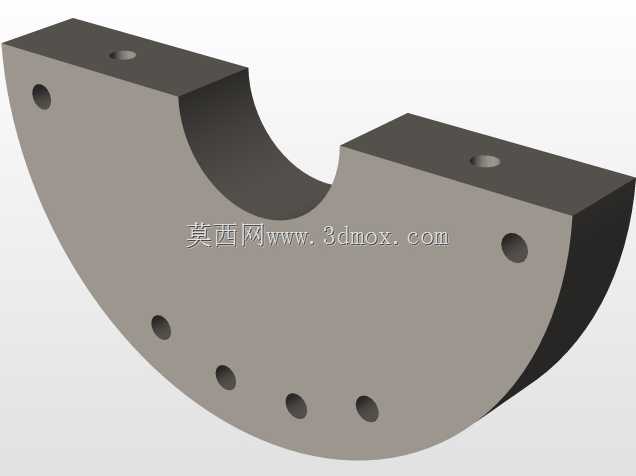

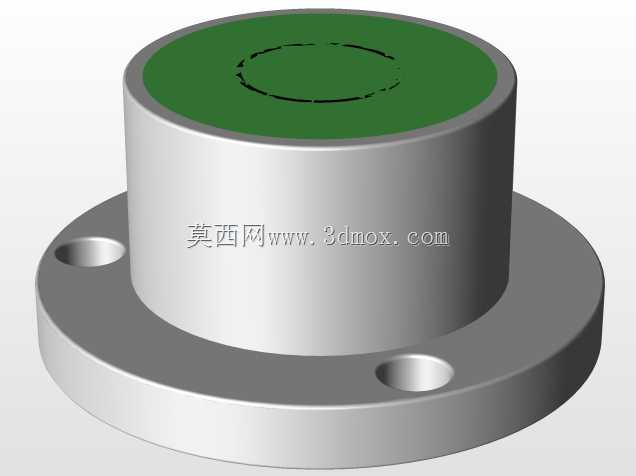

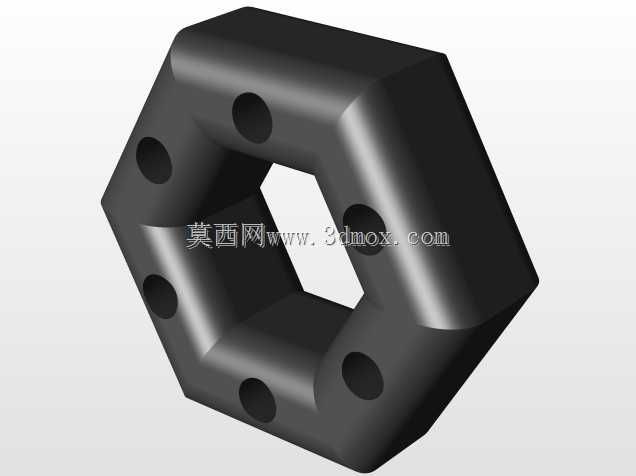

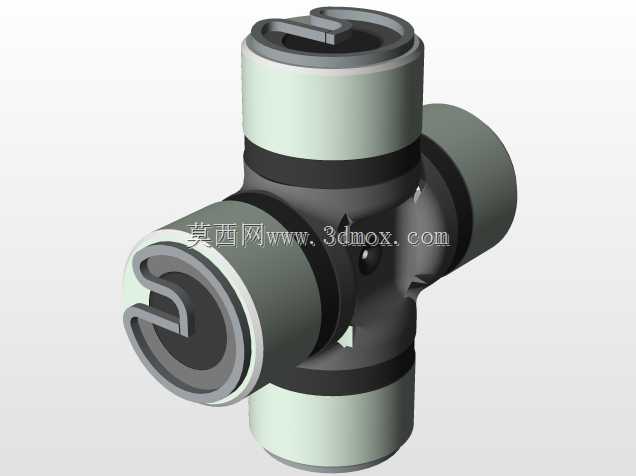

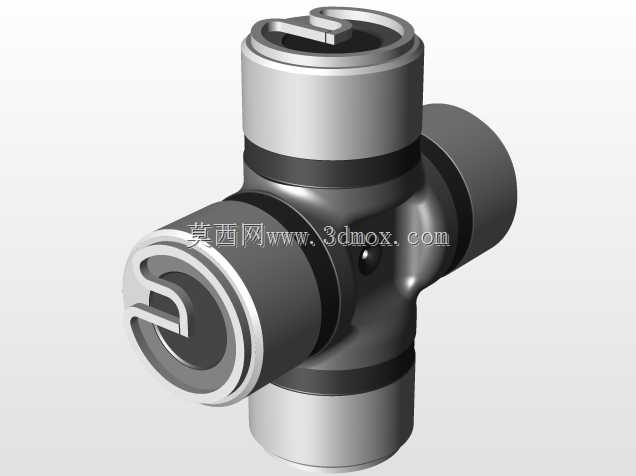

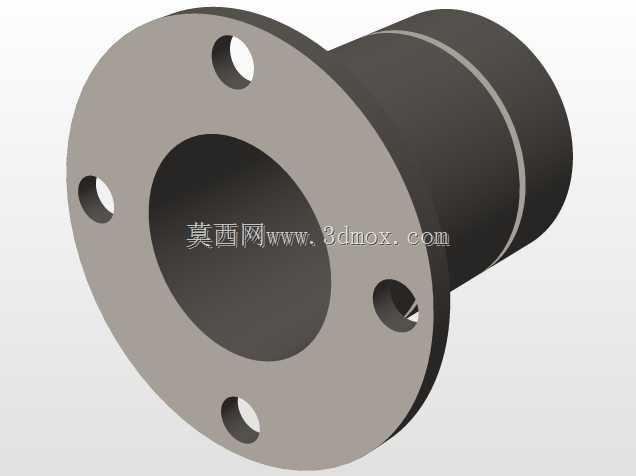

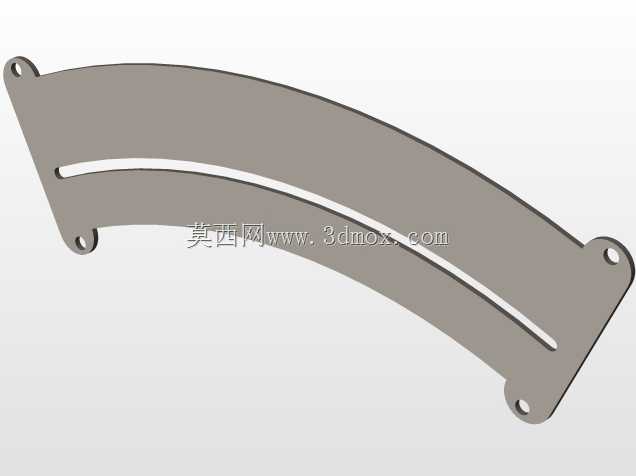

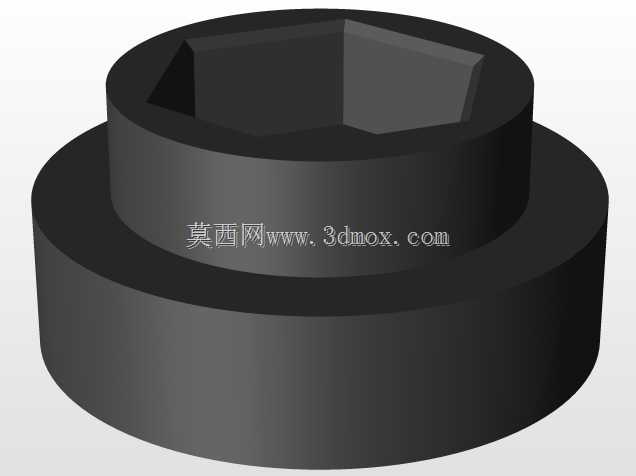

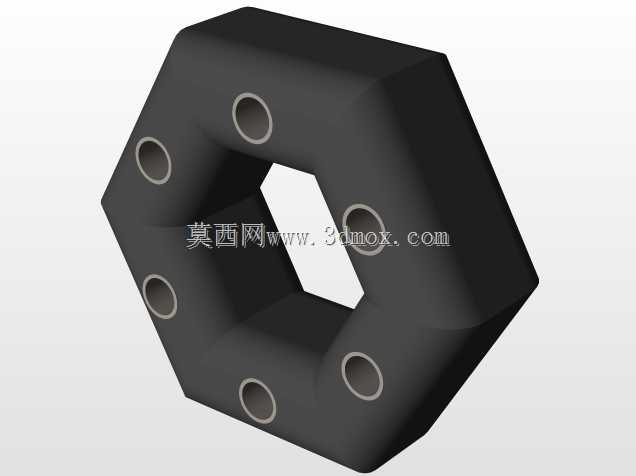

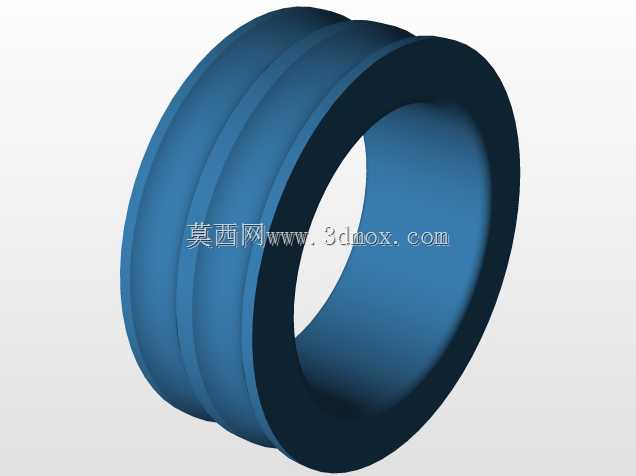

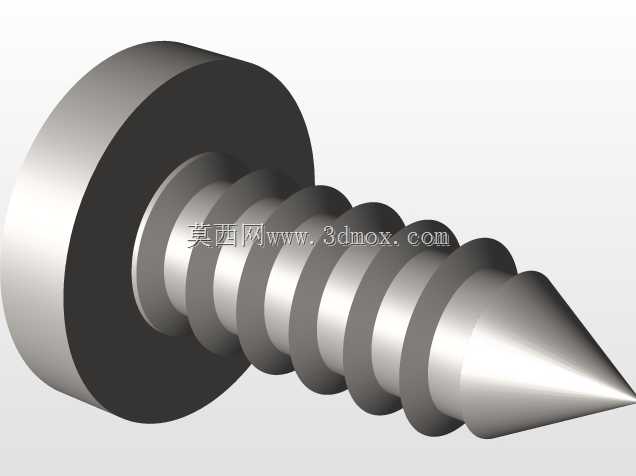

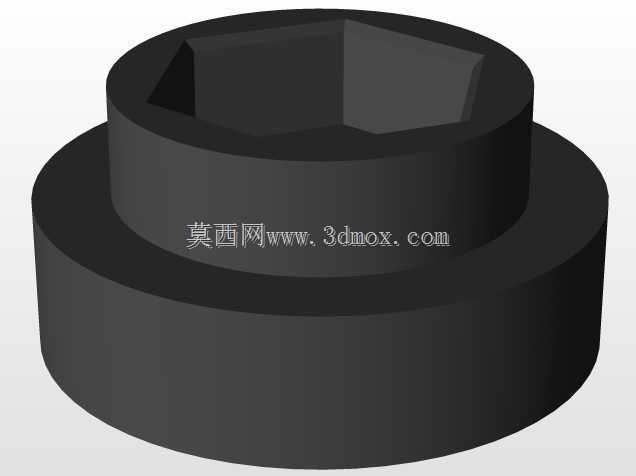

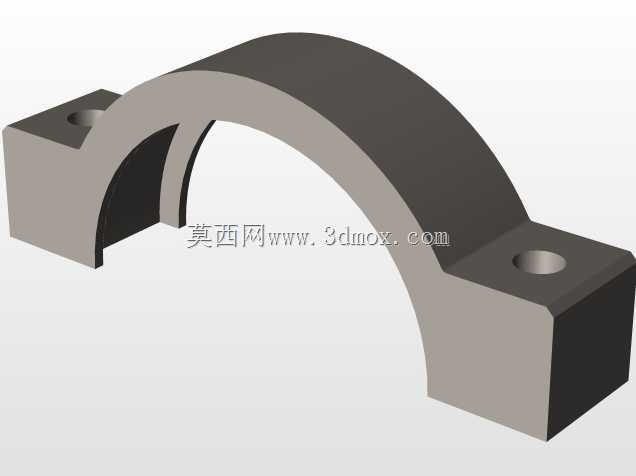

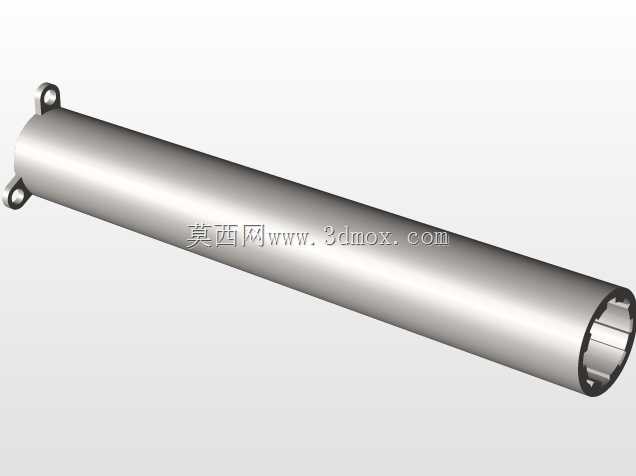

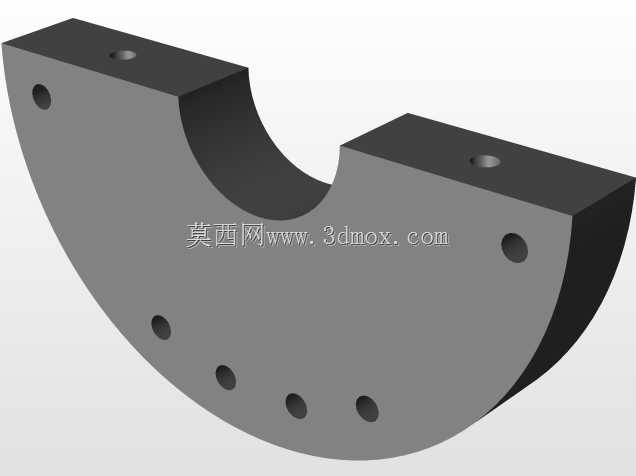

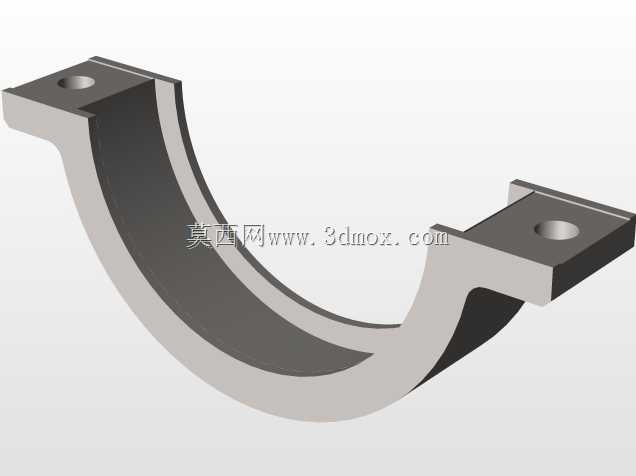

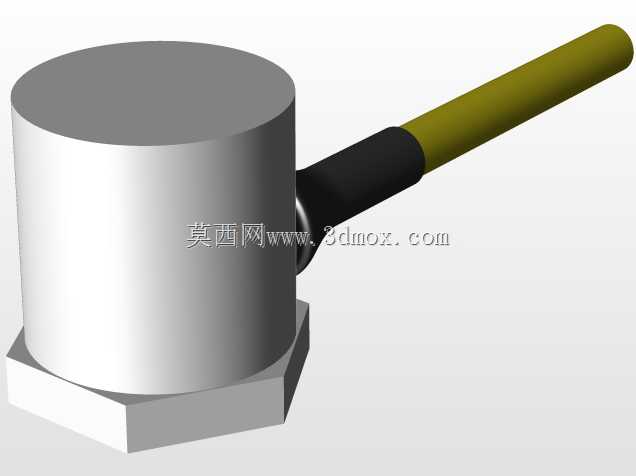

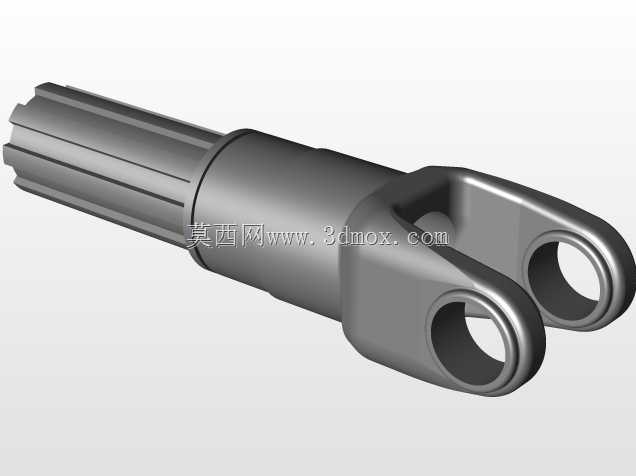

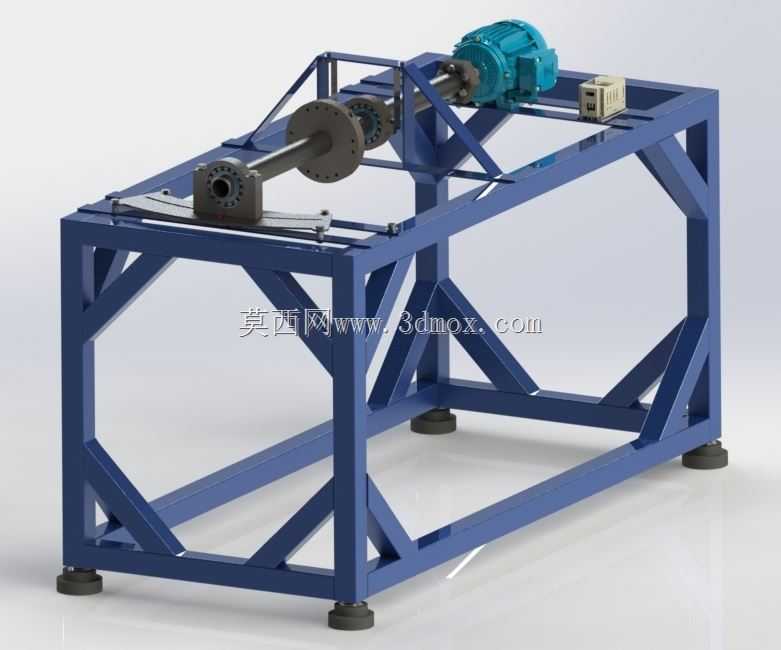

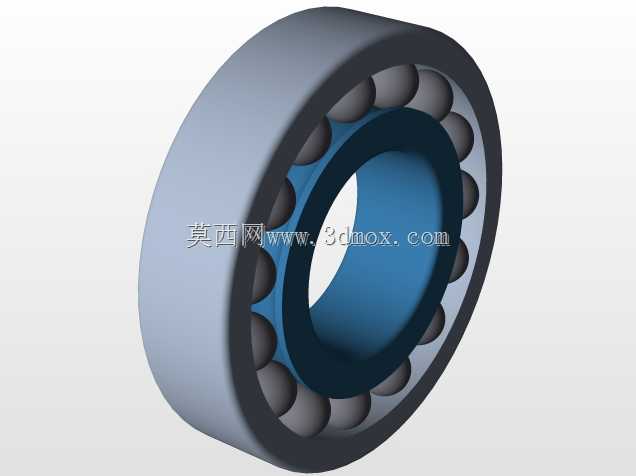

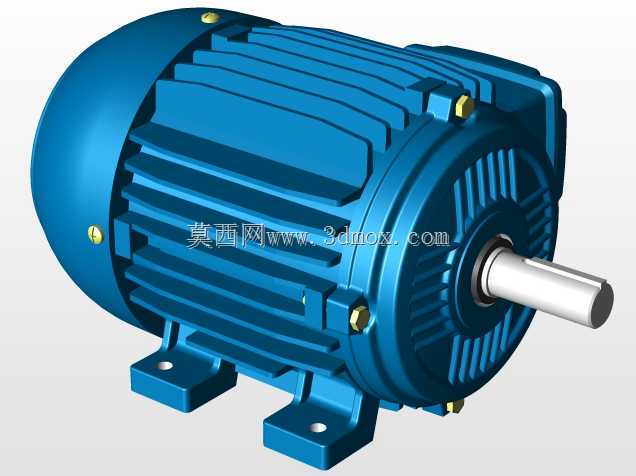

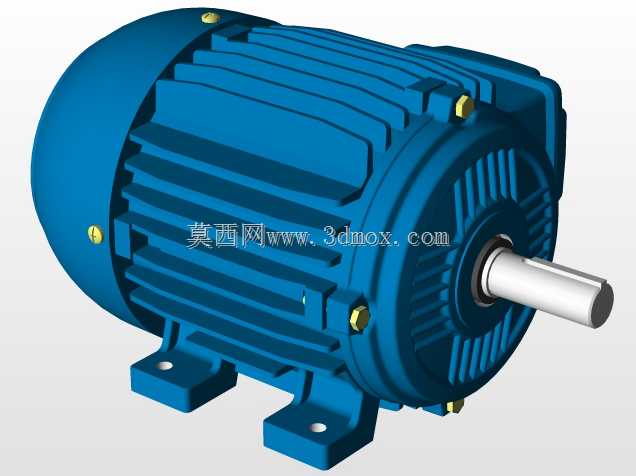

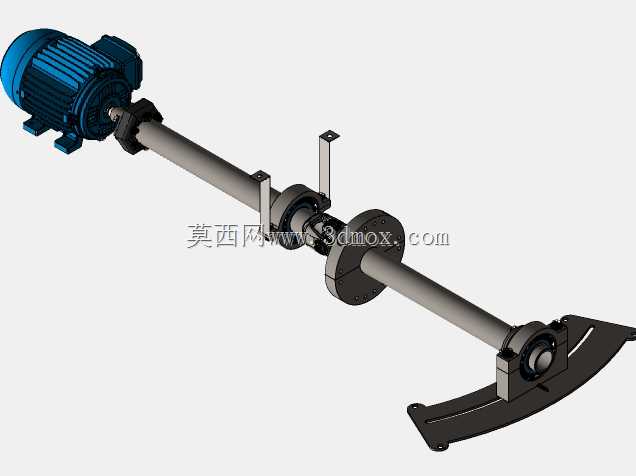

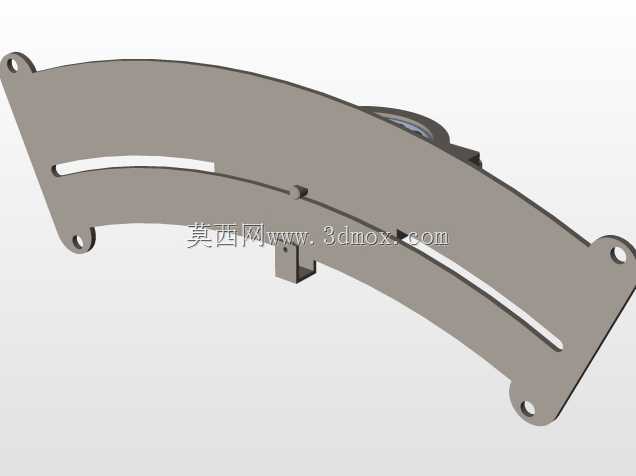

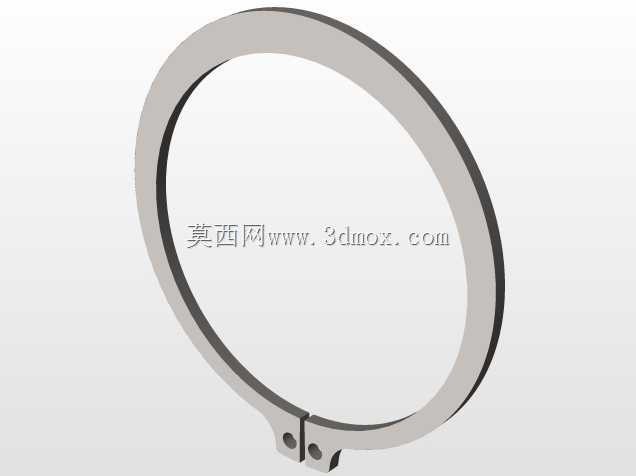

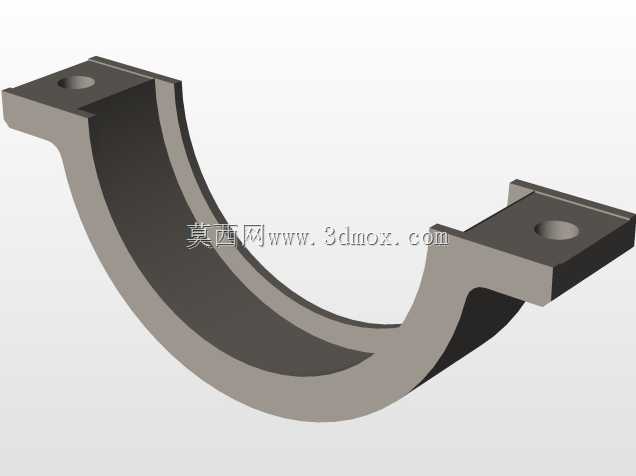

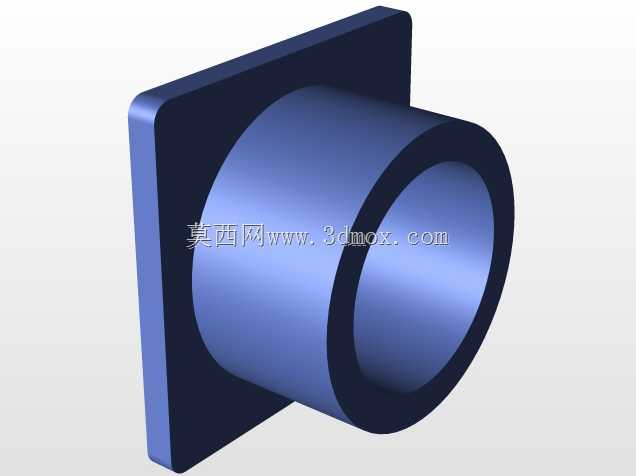

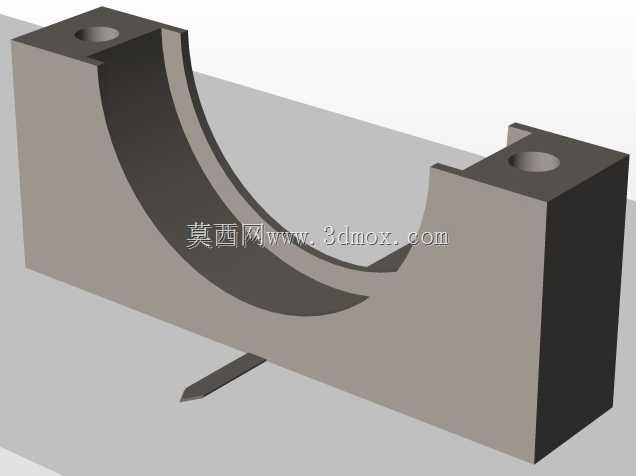

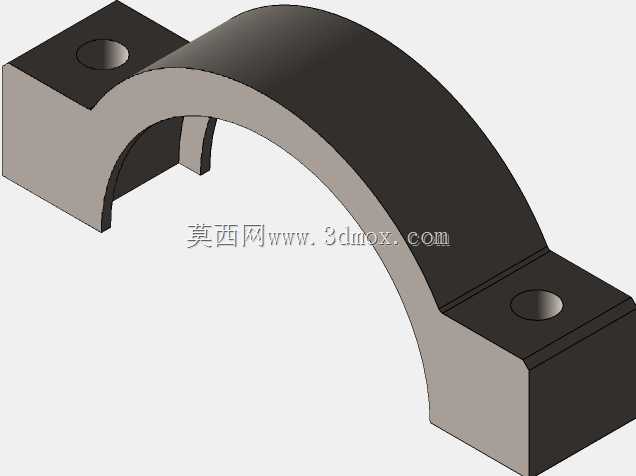

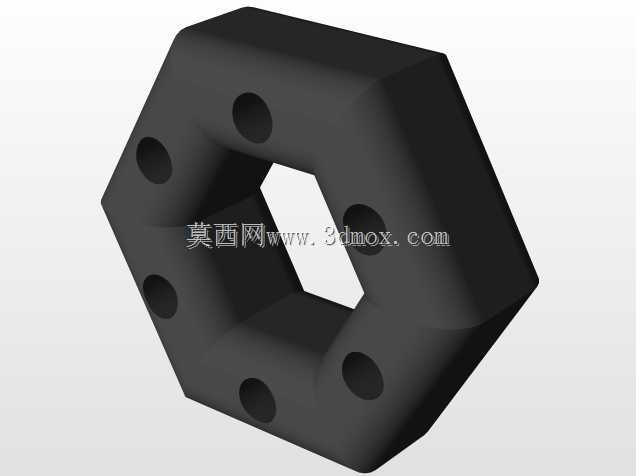

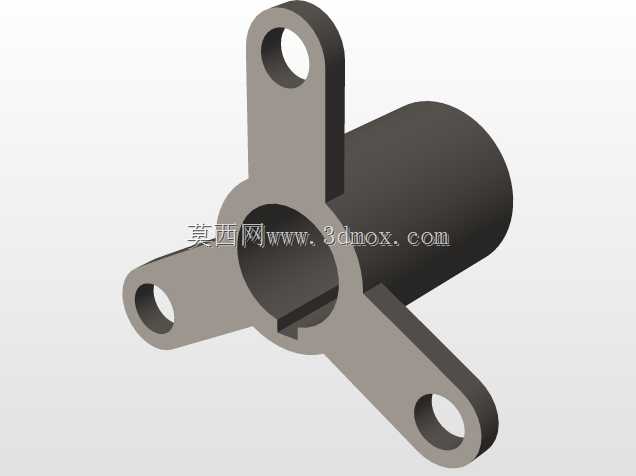

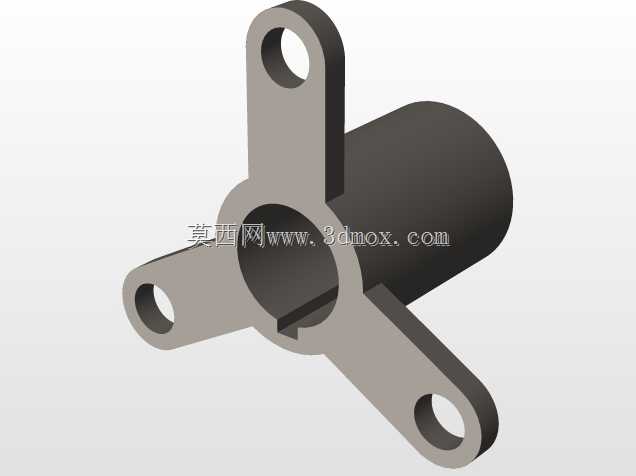

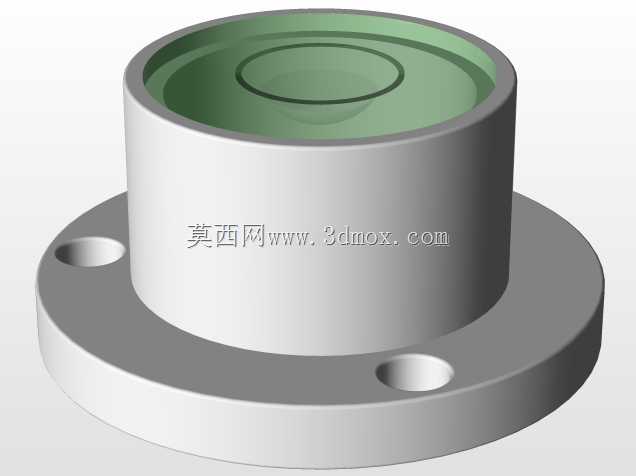

该试验台主要面向传动轴生产制造、车辆传动系统研发、工业传动部件质检场景，用于模拟实际工况下的动态载荷环境，检测连接传动轴中间轴承在不同转速、不同扭矩负载下的振动特性，可捕捉轴承运转过程中的异常振动幅值、频率特征，提前识别轴承装配偏差、磨损隐患、润滑不良等问题，为传动轴部件的可靠性验证、寿命评估、结构优化提供实测数据支撑，可覆盖乘用车、商用车、工业设备传动轴的出厂检测与研发测试需求。设备整体采用方管焊接桁架式机架结构，底部设置可调式支撑脚，可在不平整的车间地面调整水平度，避免机架自身振动干扰检测精度，机架主体采用斜撑加强结构，兼顾整体刚性与轻量化，可抵消电机运转、传动轴转动带来的共振影响，机架上部预留多组安装位，可适配不同长度、不同轴径规格的传动轴装夹，无需大幅改动机架结构即可完成多型号产品的测试切换。动力端采用卧式安装的驱动电机搭配变频控制单元，可实现0到额定转速区间的无级调速，模拟不同工况下的传动轴运转速度，电机输出端通过联轴器与待测传动轴的一端连接，传动轴的另一端连接可调节负载模块，可通过调整负载大小模拟传动轴实际承载的扭矩变化，还原真实工作中的载荷波动；传动轴中间轴承位置预留传感器安装点位，可加装振动传感器、温度传感器，实时采集轴承运转过程中的振动加速度、温升数据，配合数据采集系统可生成完整的测试曲线。设计过程中优先考虑测试操作的便捷性与检测结果的准确性，将动力单元、传动单元、负载单元沿机架长度方向同轴布置，尽可能减少传动路径上的偏心误差，机架侧面预留走线槽，可将动力线缆、传感器信号线规整收纳，避免线缆干涉转动部件；设备整体安装边界紧凑，可直接放置在车间质检区域或实验室地面，无需额外浇筑地基，机架底部预留叉车孔位，方便整体转运调整位置，各连接部位采用标准化紧固件，日常维护时可快速拆卸更换易损部件，适配长时间连续测试的使用需求。
