可移动罐体泄漏检测振动试验装置

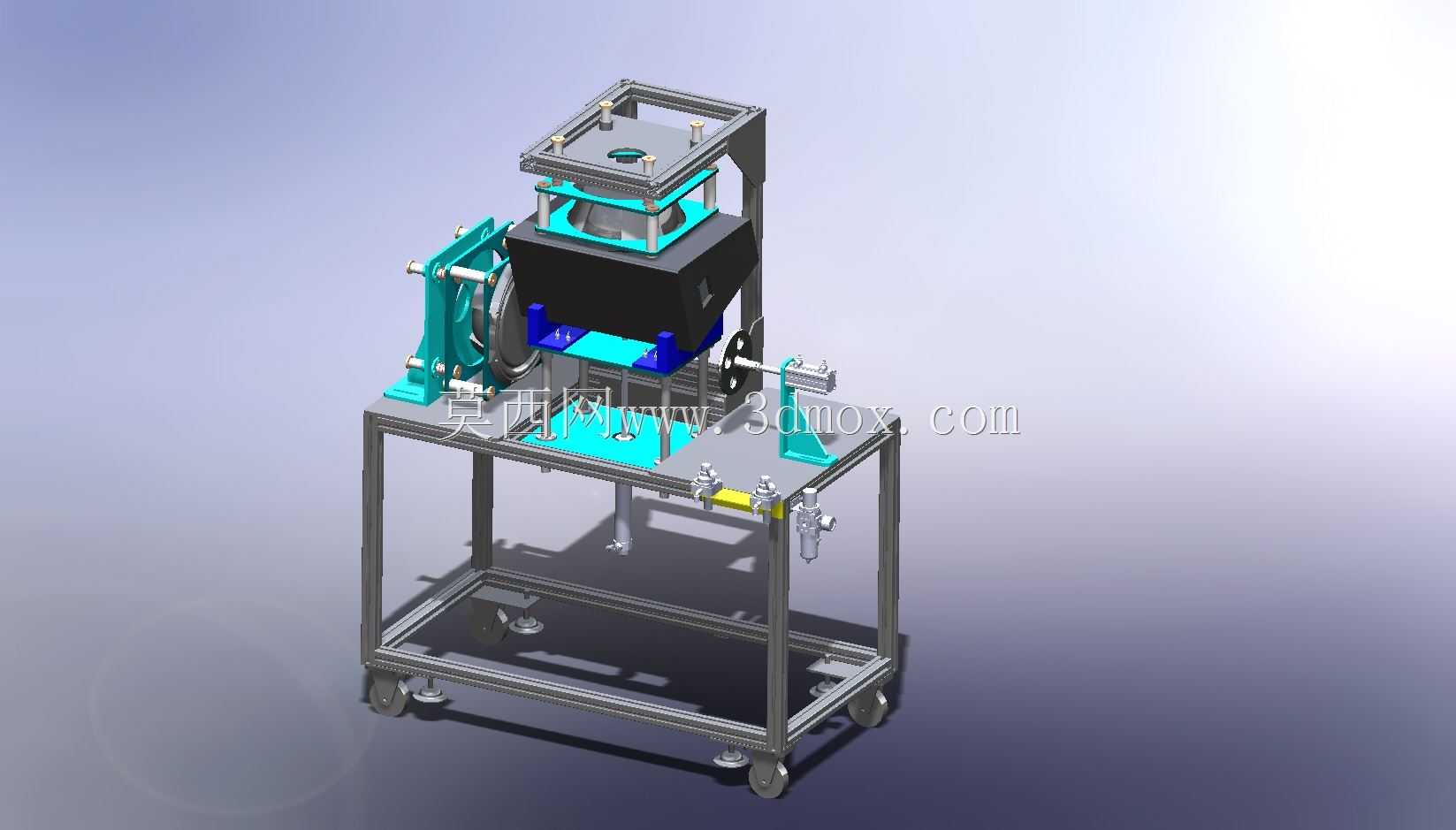

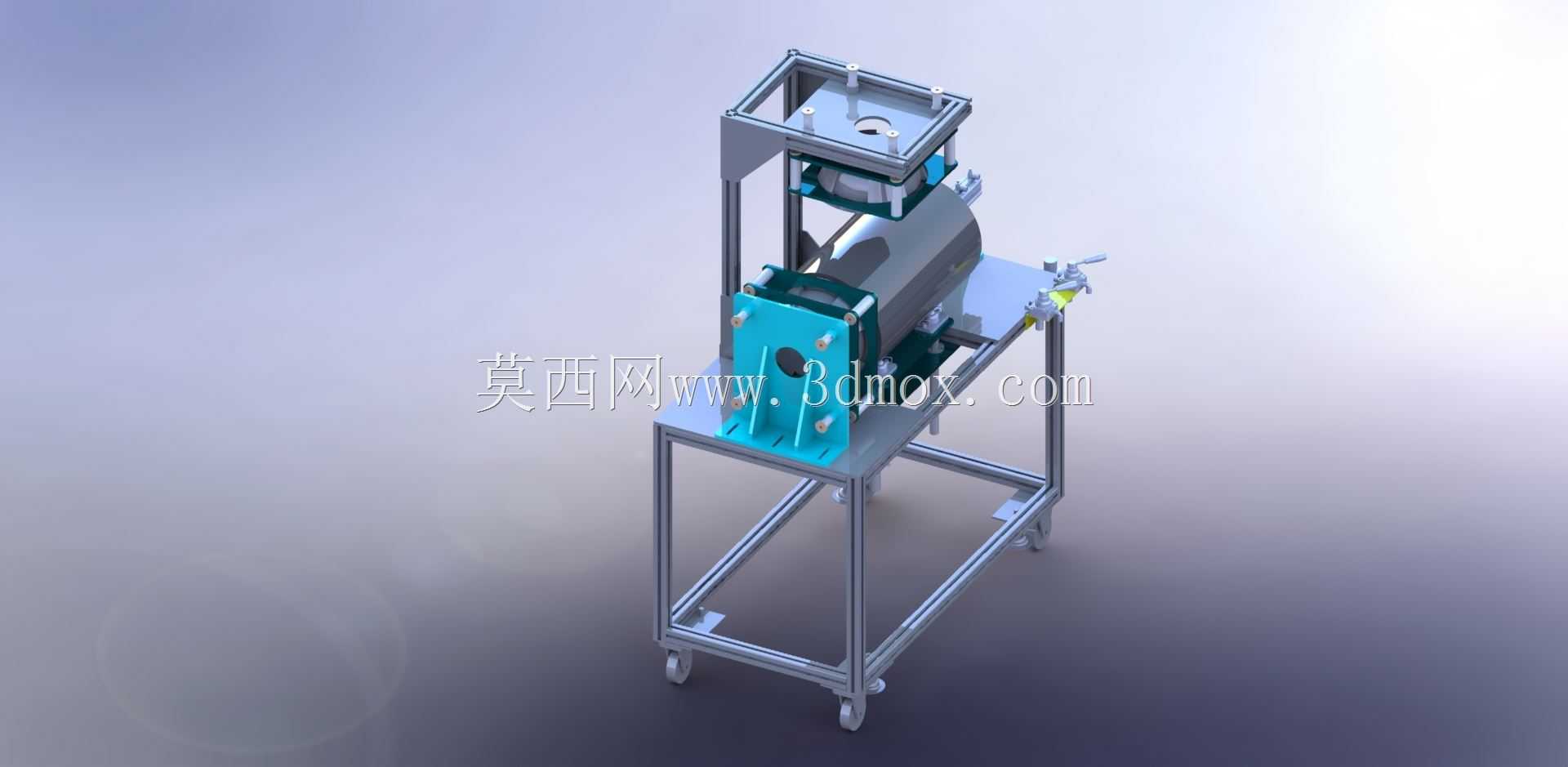

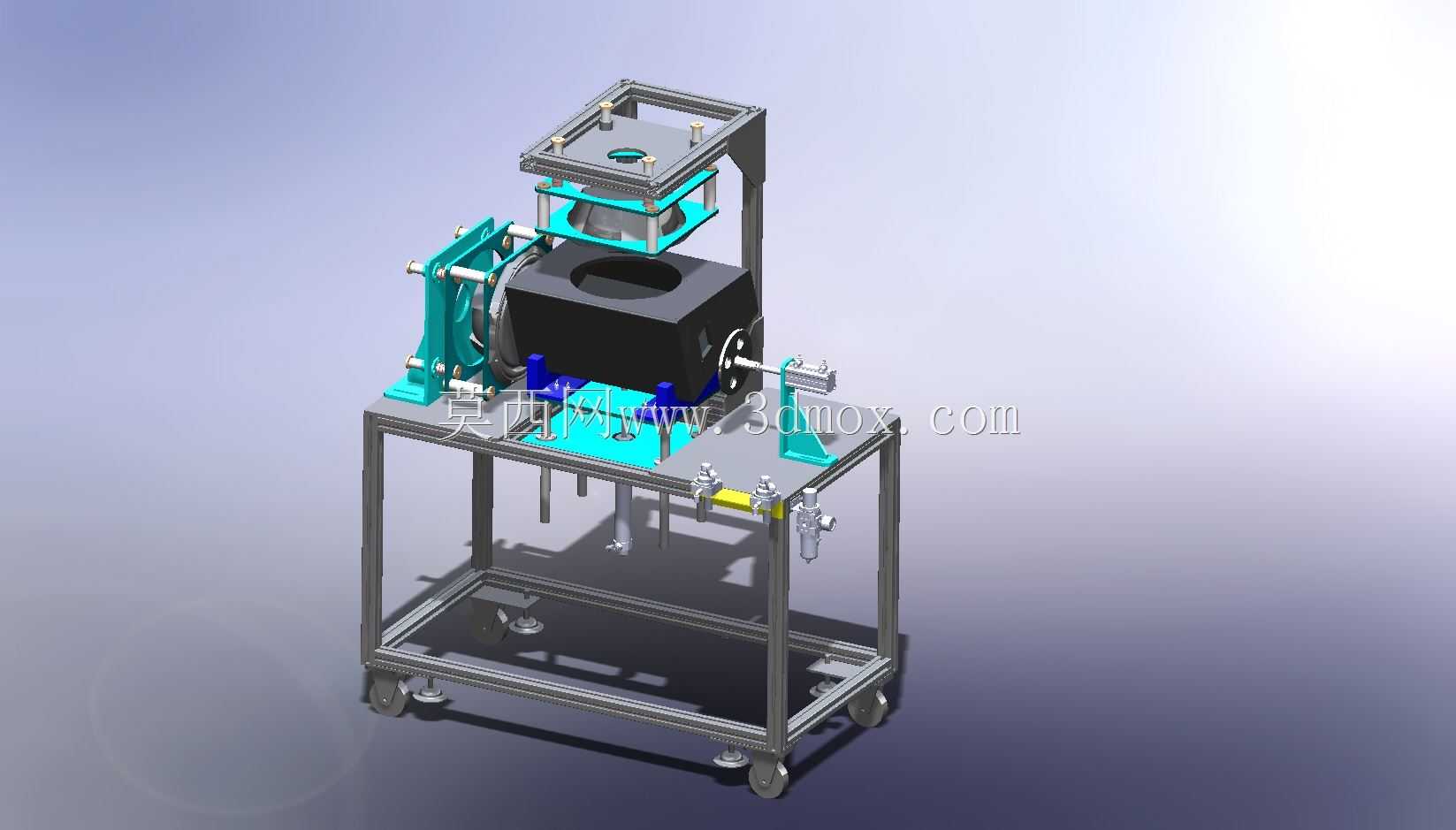

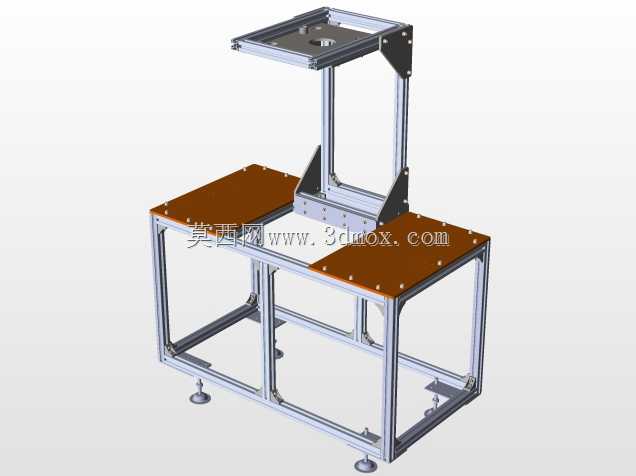

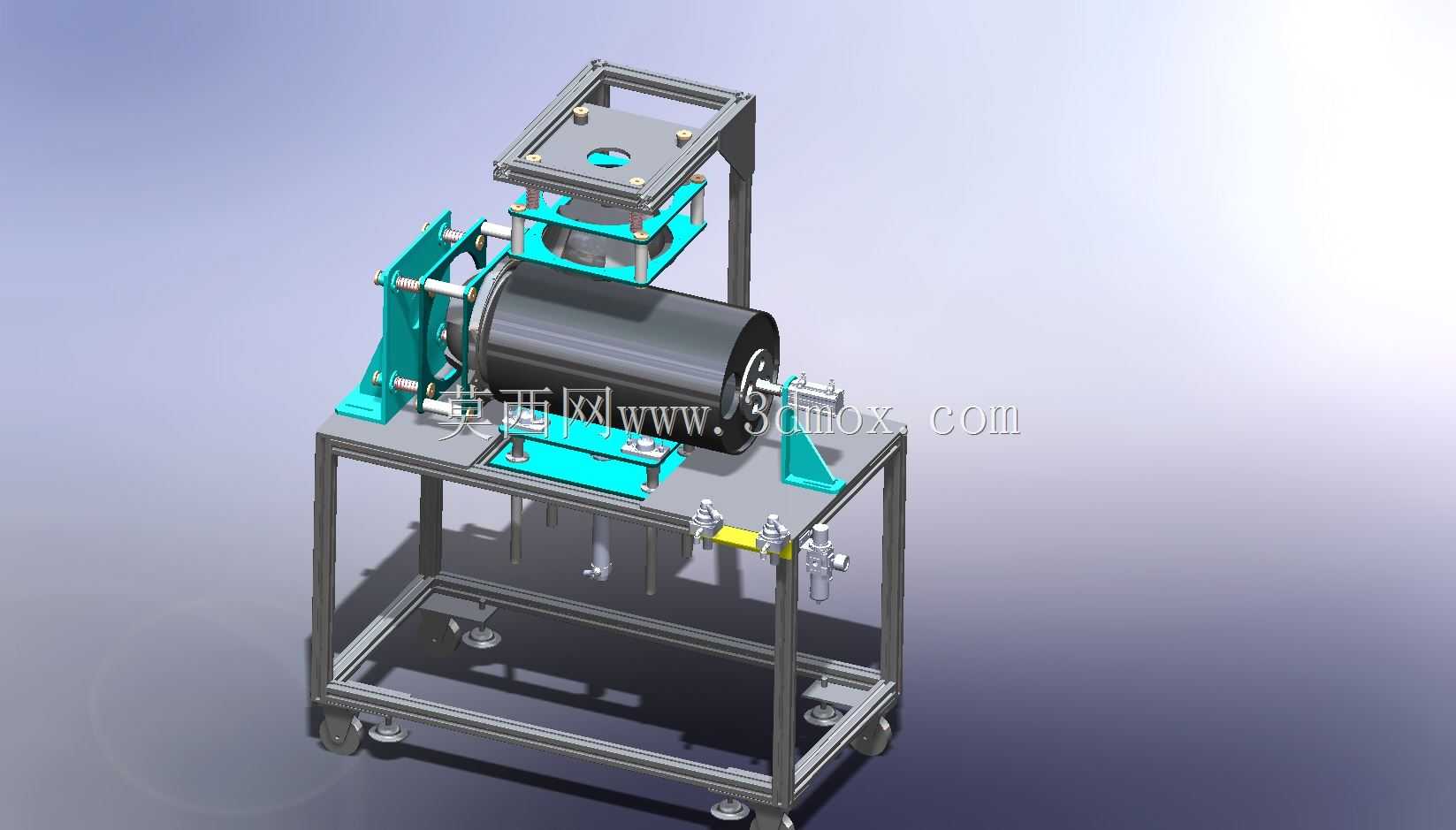

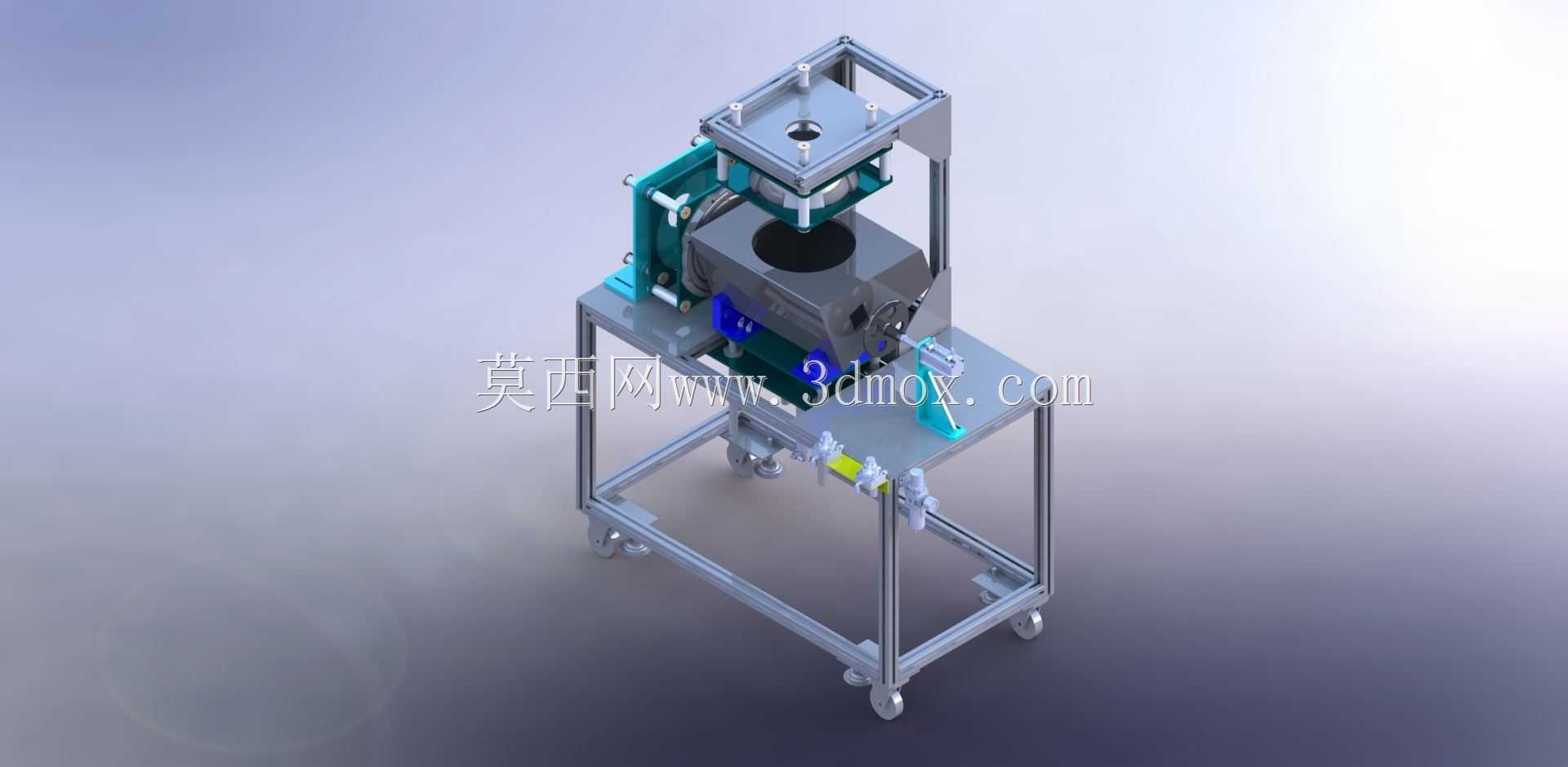

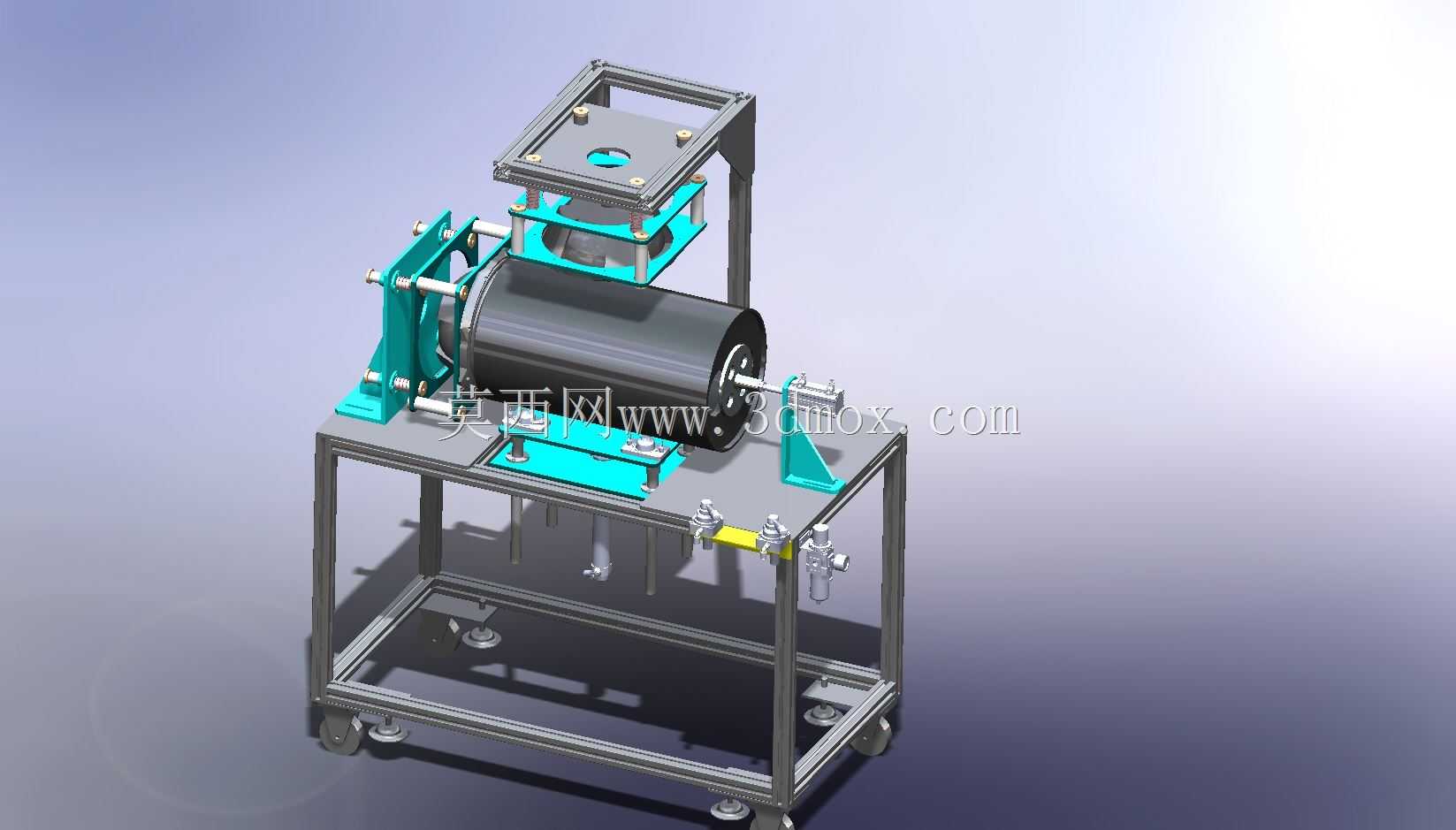

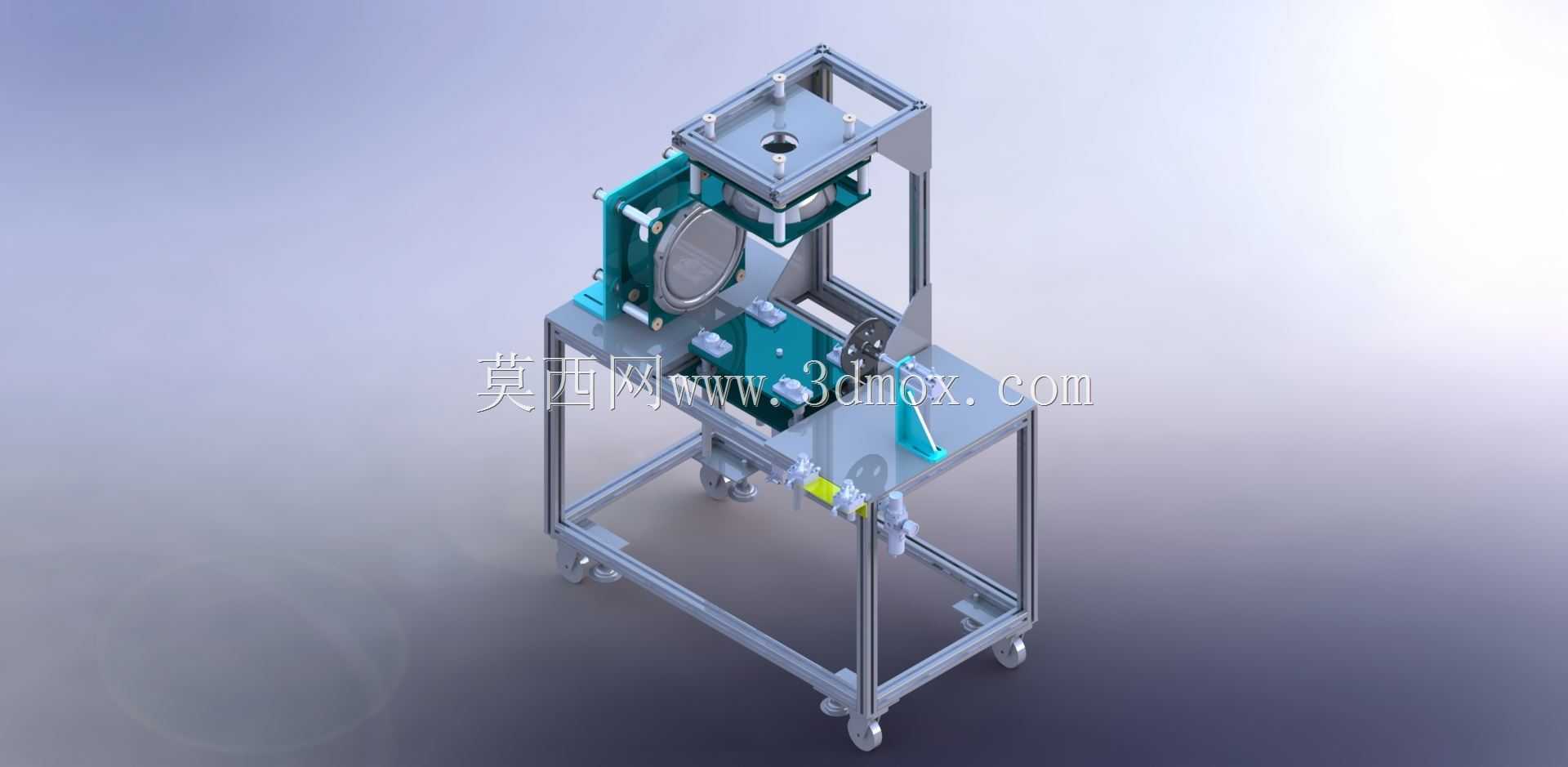

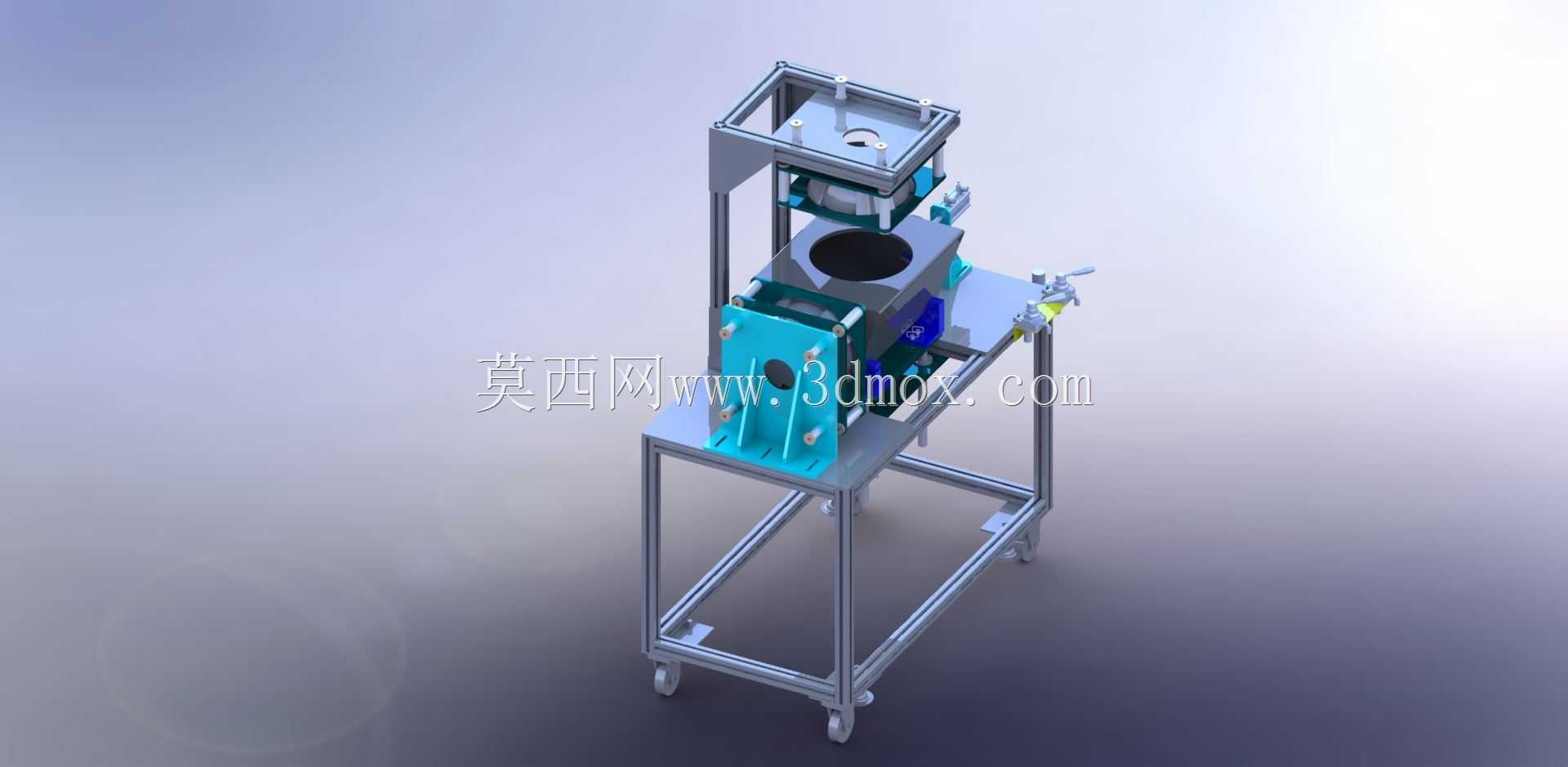

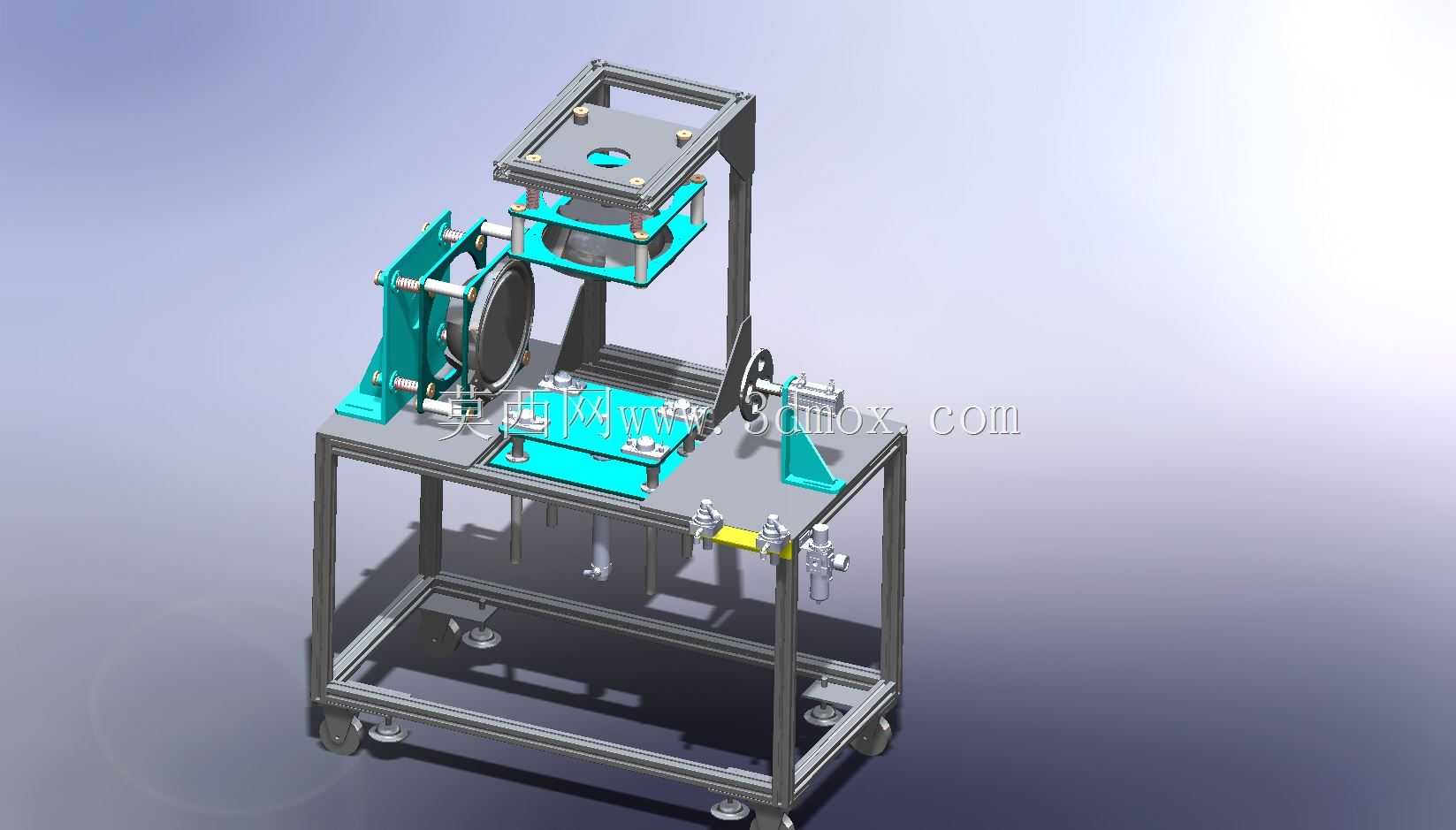

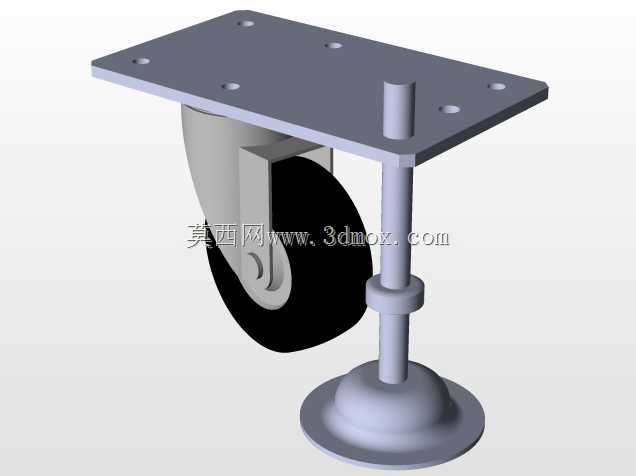

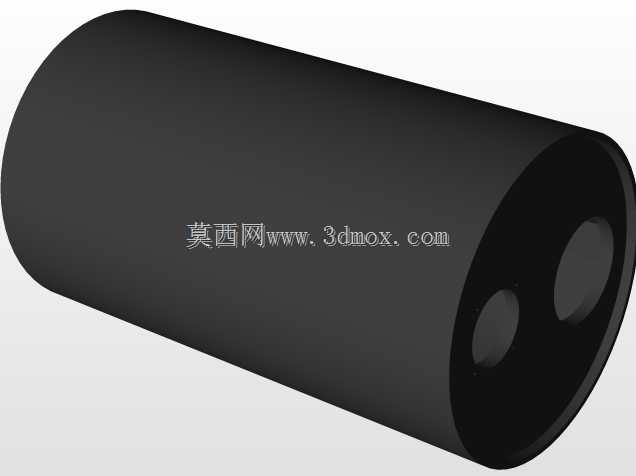

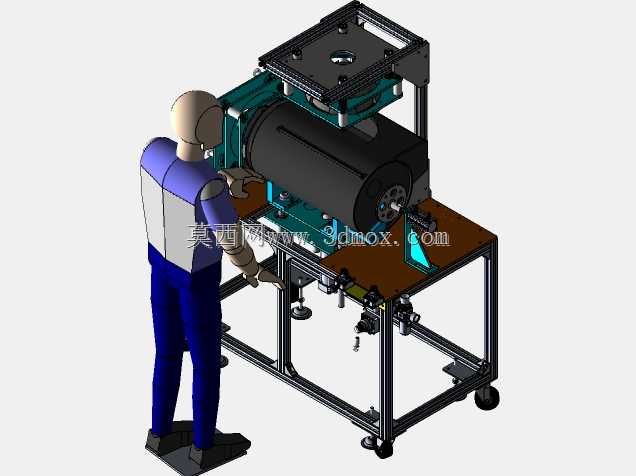

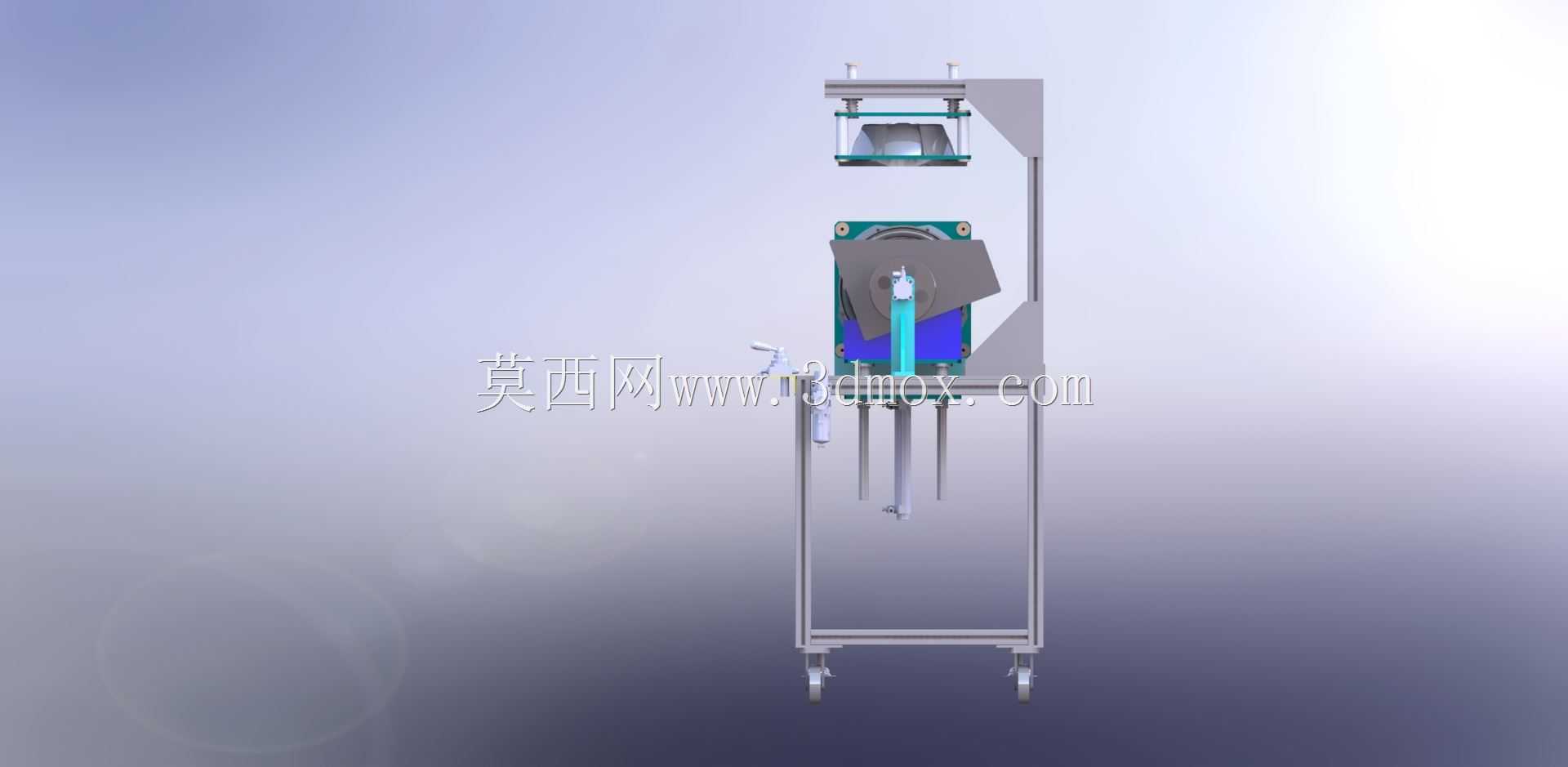

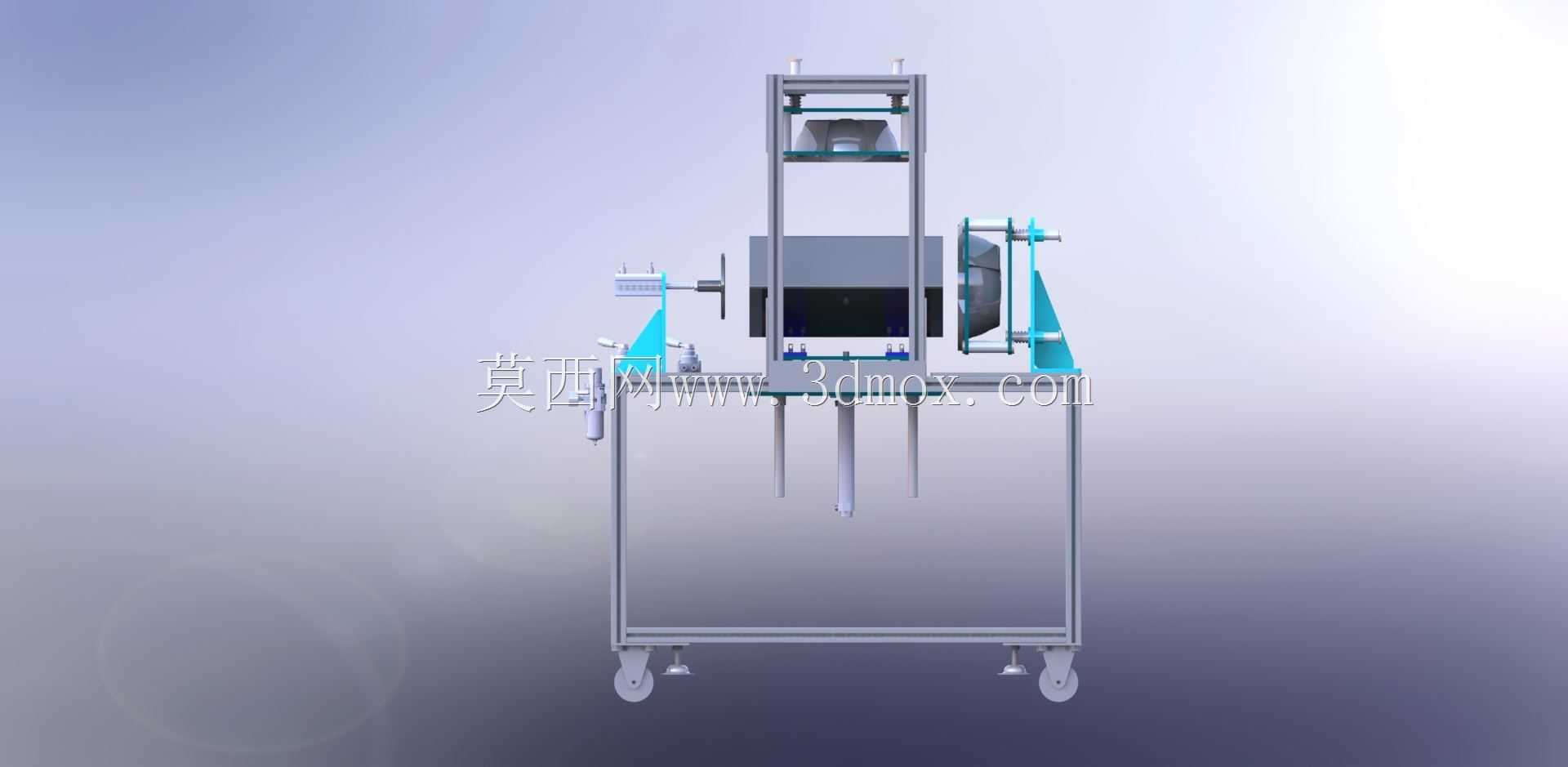

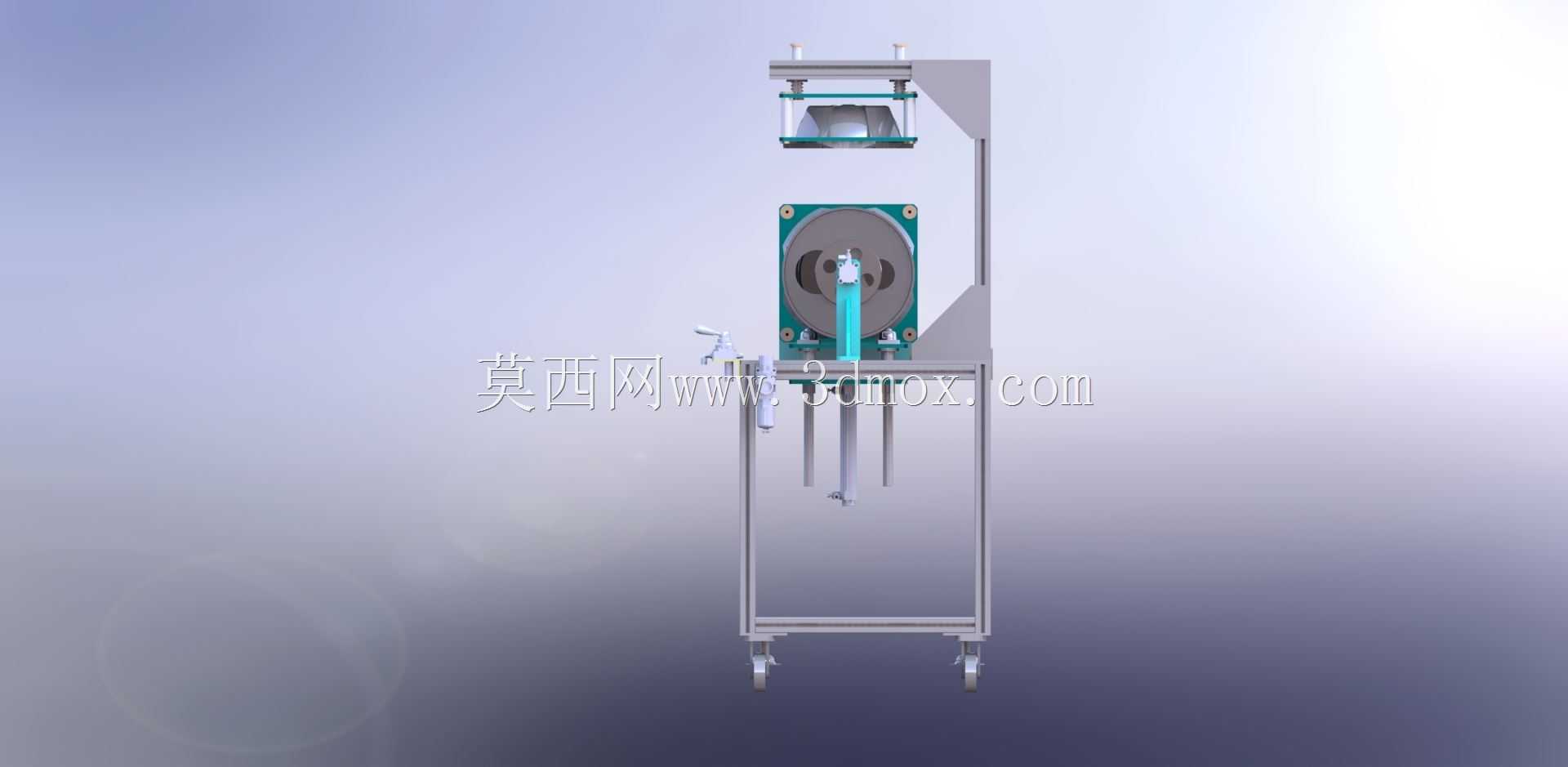

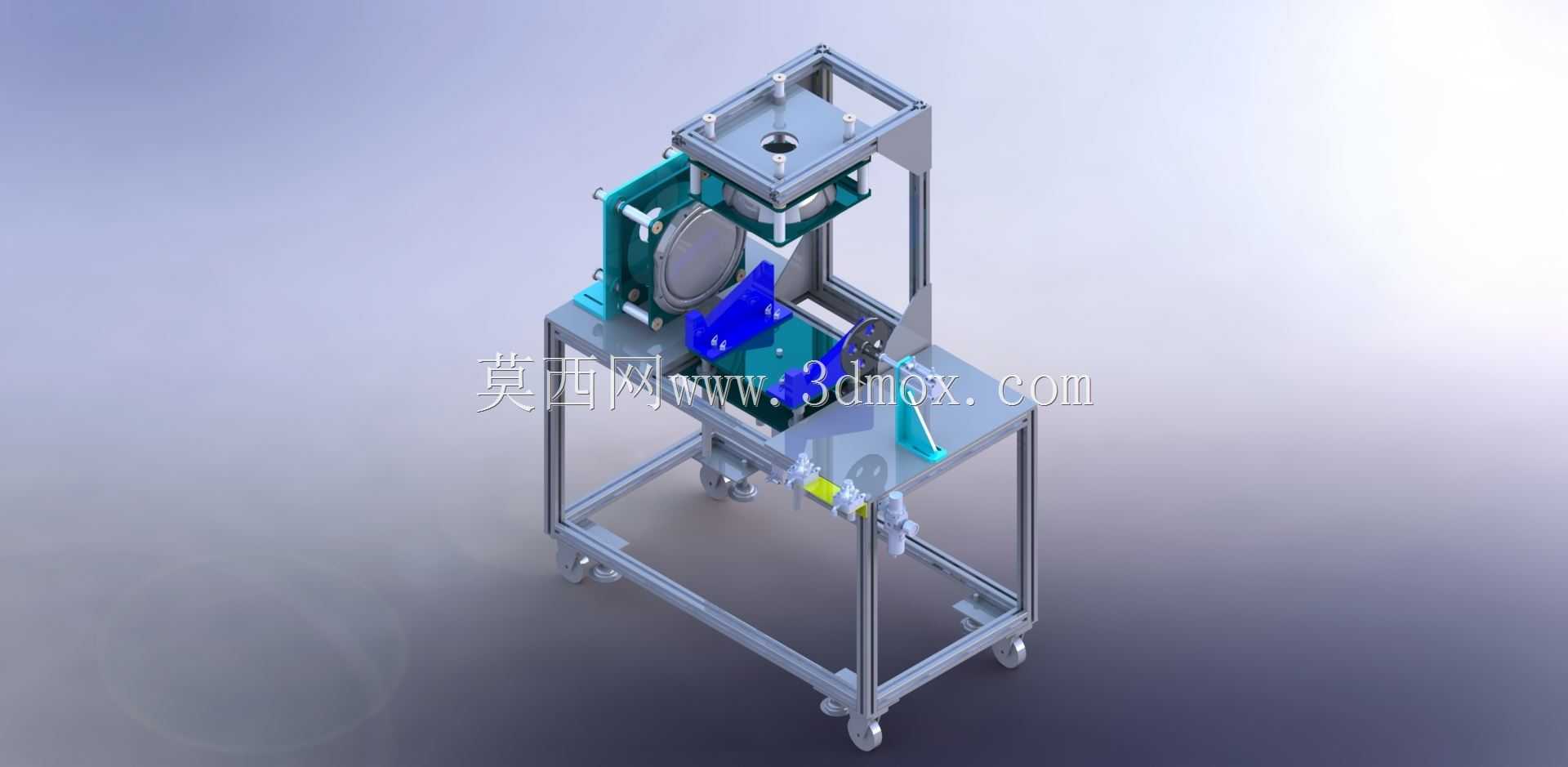

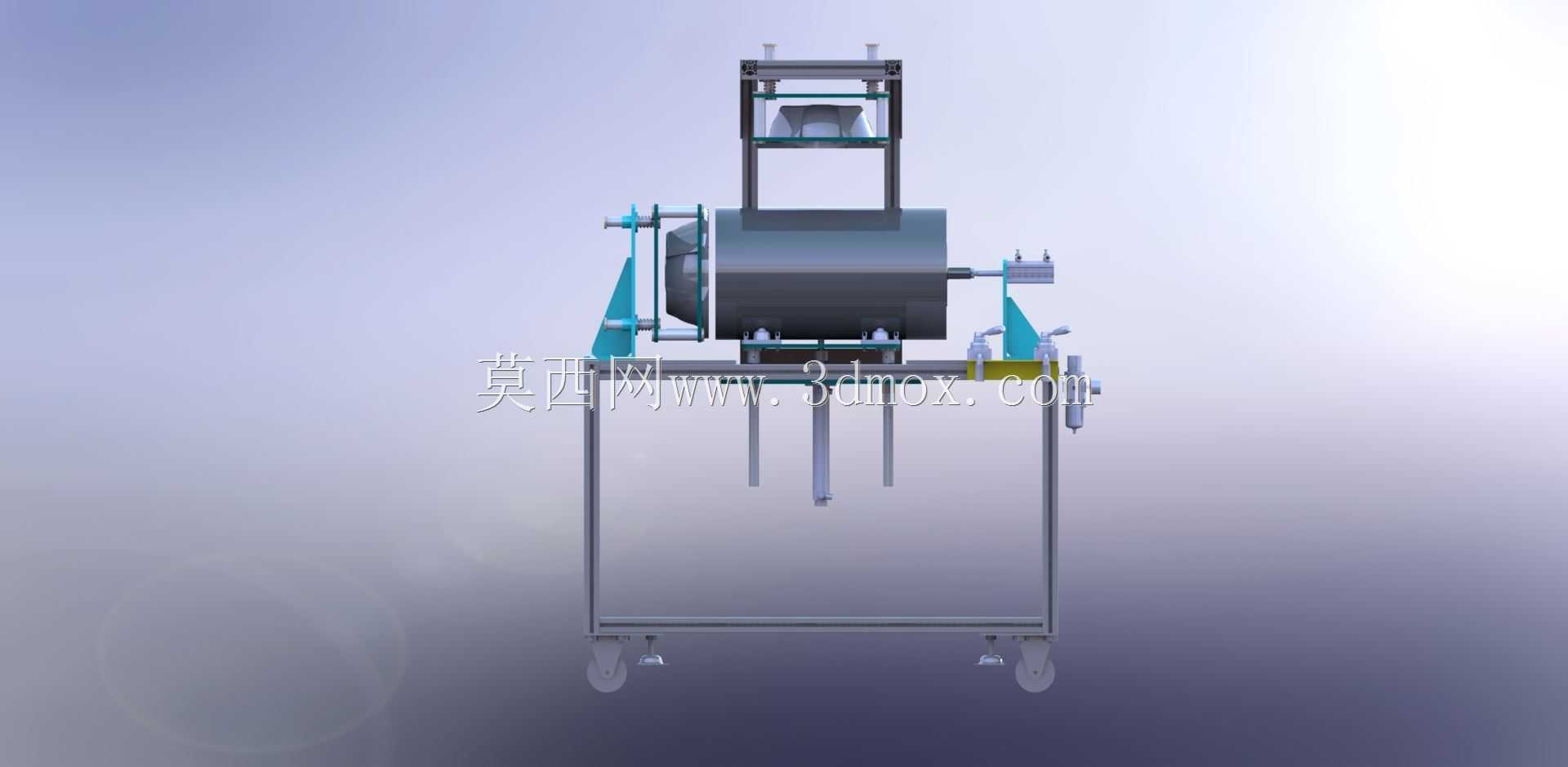

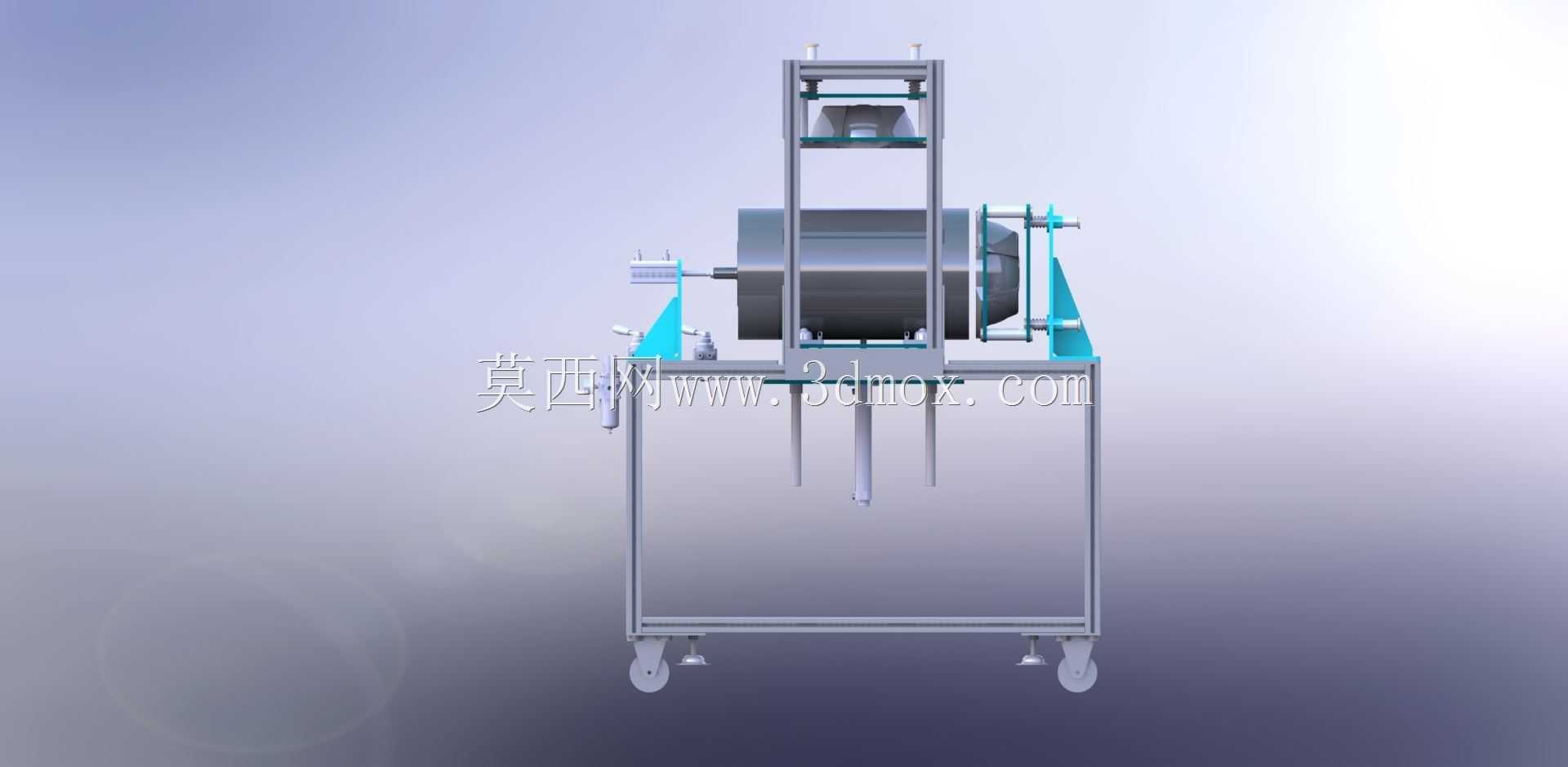

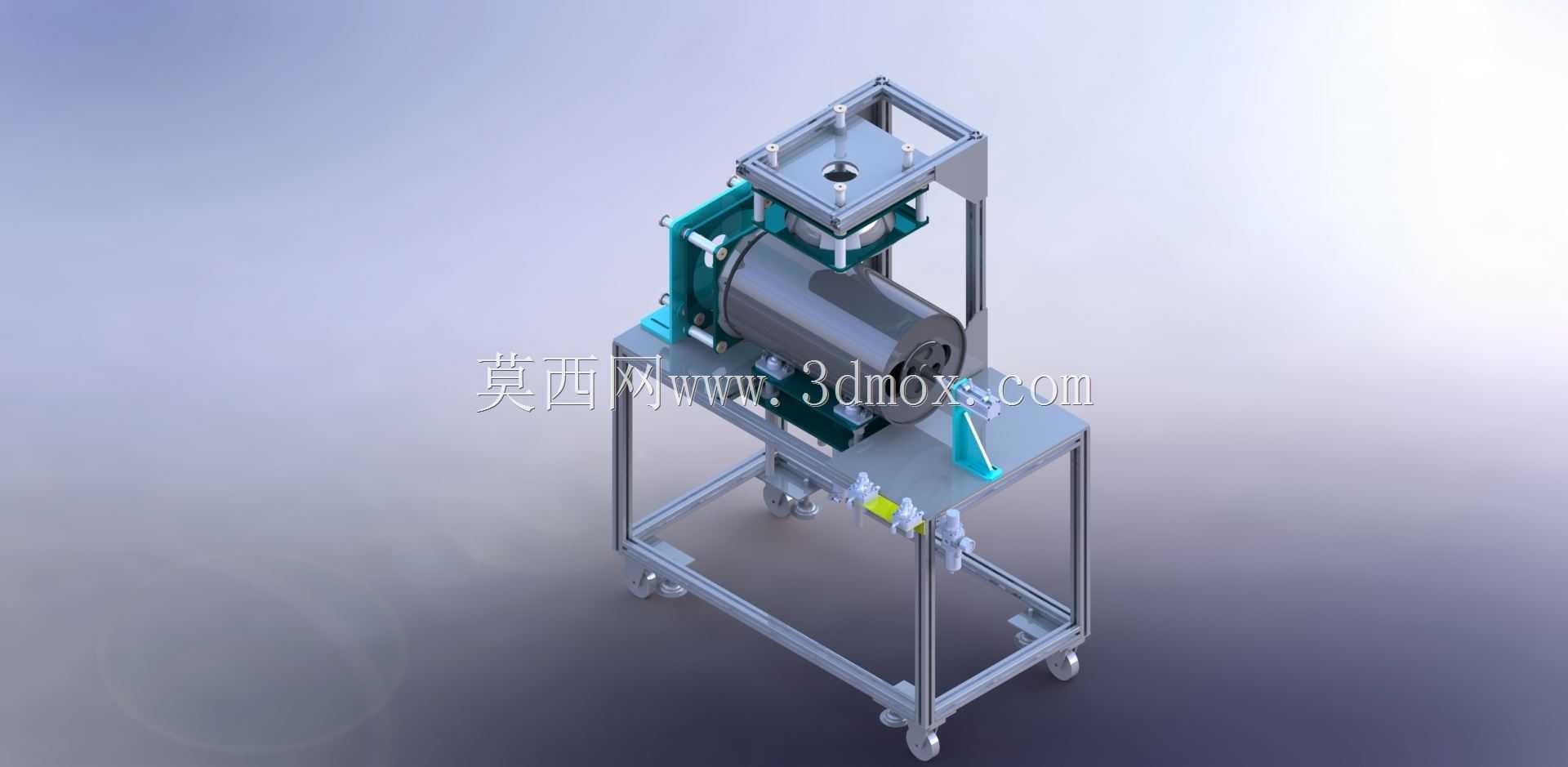

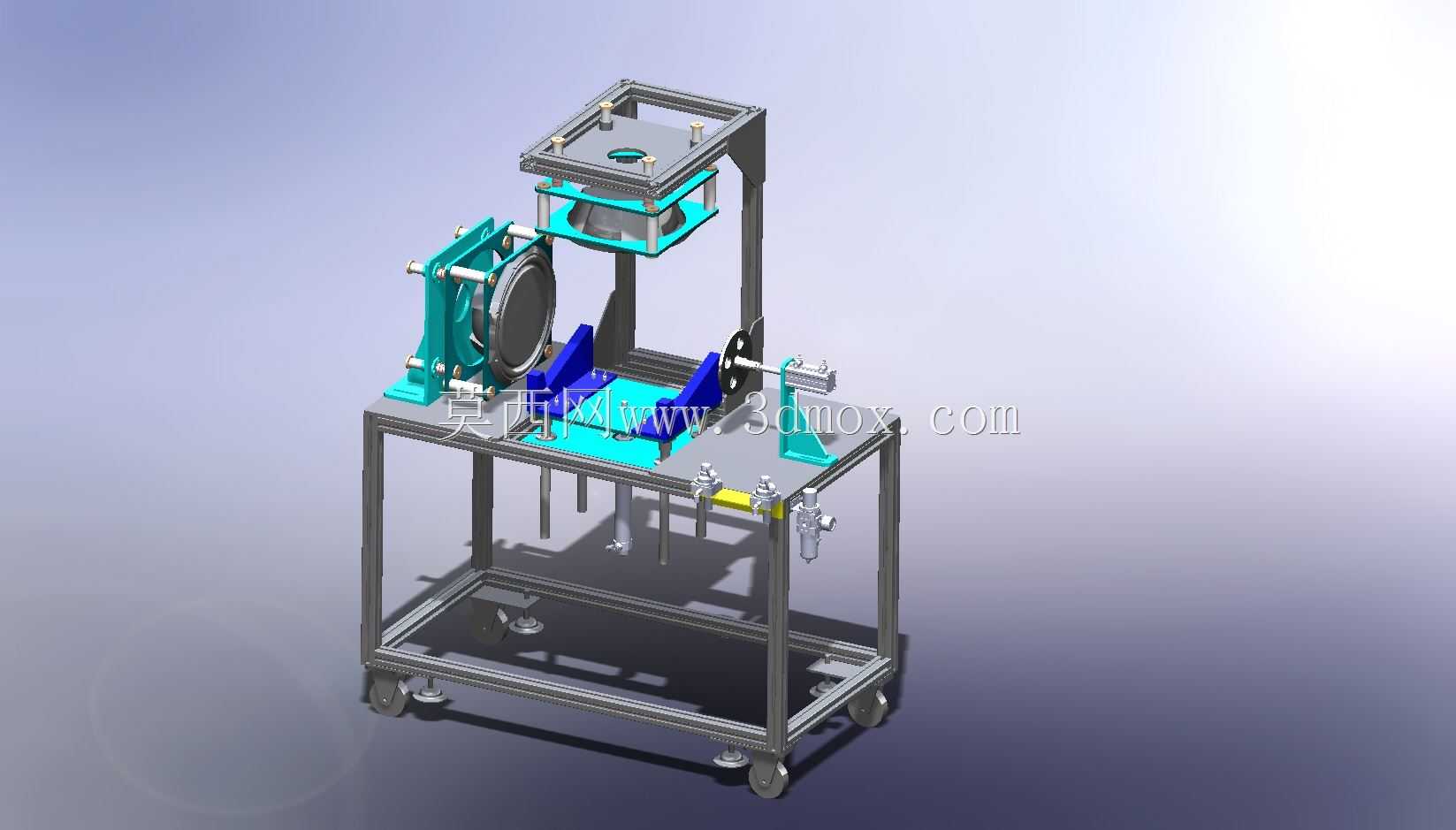

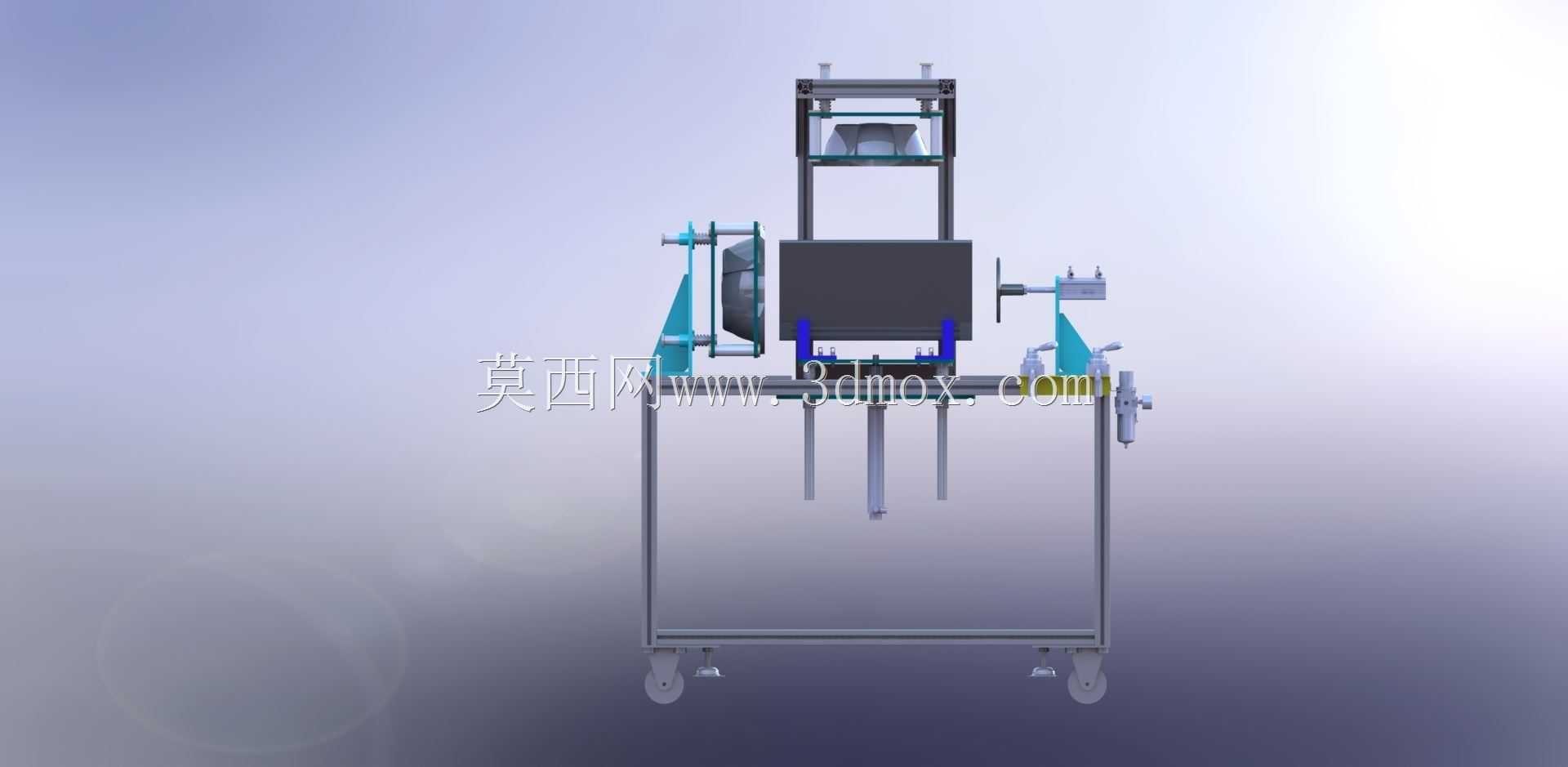

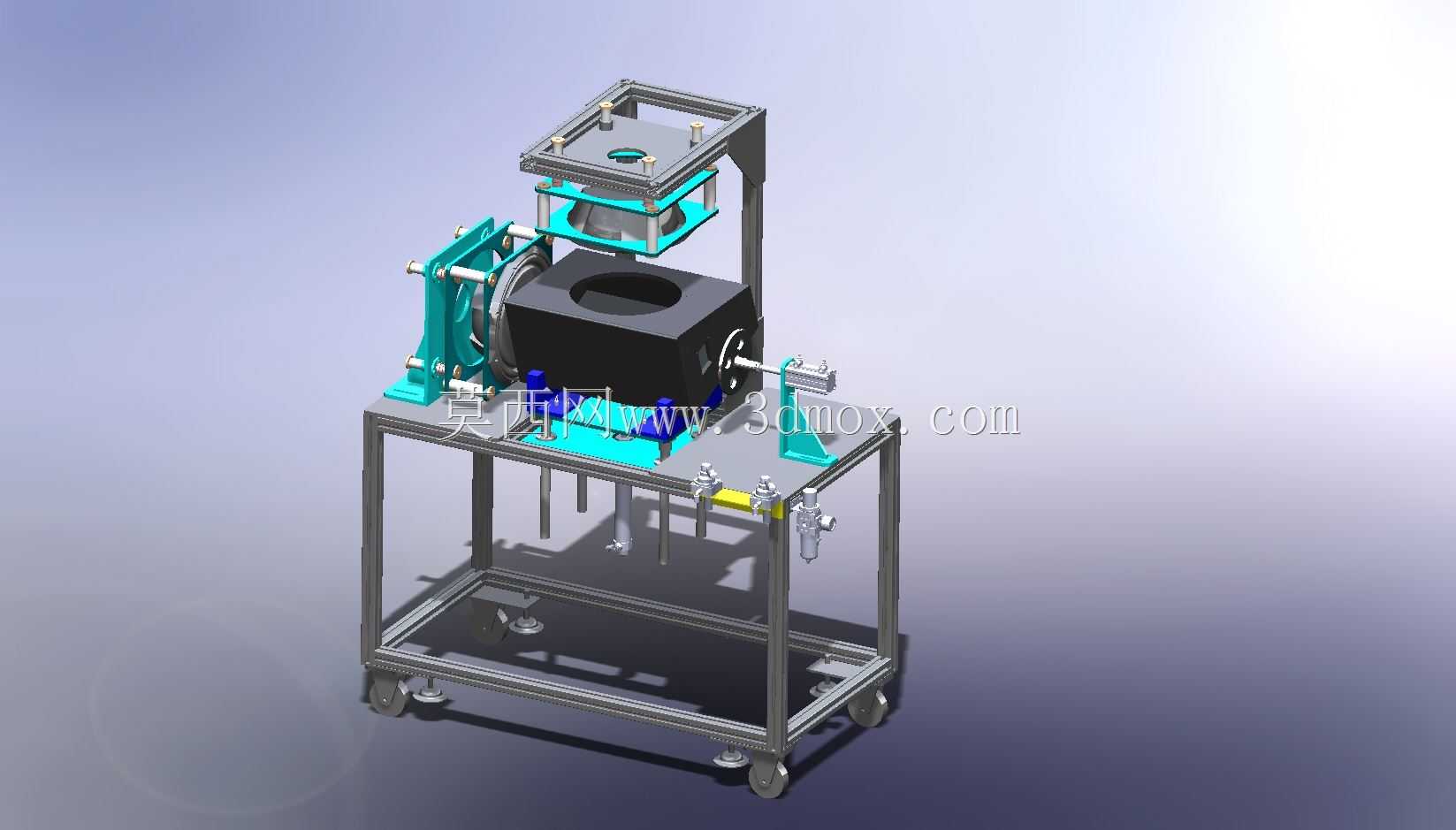

该装置主要面向中小型承压罐体、密封容器的生产质检环节，应用在汽配、小型压力容器、家电密封部件的出厂密封性验证场景，可模拟设备运行过程中的振动工况，检测罐体在持续振动载荷下的密封可靠性，排查焊缝、接口位置的泄漏隐患，替代传统静态浸水检漏无法覆盖动态工况的短板。设备整体采用立式框架搭配移动脚轮的结构设计，底部框架采用方管焊接成型，预留足够的操作空间，底部配置四个带刹车的万向脚轮，可灵活在车间不同工位间转移，也可锁定脚轮保证试验过程的稳定性，整体安装边界宽度控制在800mm区间，高度不超过1400mm，适配多数车间质检工位的摆放空间，无需额外做地基固定。核心功能区分为罐体装夹模块、振动激振模块、密封对接模块三个部分，上部的压装结构可适配不同高度的待检测罐体，通过可调节的压头固定罐体上端，两侧的快速夹钳结构可对接罐体侧部的管路接口，快速连通检测气路，无需反复调整装夹位置，装夹行程覆盖直径200mm至400mm的常规圆柱罐体，适配多规格产品的检测需求。振动模块布置在罐体承载位置下方，可输出固定频率的往复振动，模拟罐体在实际运输、设备运行过程中受到的持续振动载荷，振动幅度可通过调整偏心块位置做小幅调节，匹配不同产品的试验标准要求。设计过程中优先考虑了操作的便捷性，所有装夹手柄都布置在操作人员站立可及的高度范围，气路接口采用快插结构，更换待检测工件时无需工具即可完成拆装，大幅提升单批次检测的效率；框架侧面预留了检测仪器的安装位，可直接固定气压表、流量检测仪等检漏配套设备，无需额外搭建检测台架。设备的外露传动位置都做了防护处理，避免试验过程中操作人员误触运动部件，整体结构无多余的突出棱角，所有焊接位置都做了打磨钝化处理，适配车间长期高频使用的耐磨需求，日常维护仅需定期给脚轮、振动传动位置加注润滑脂即可，无需复杂的拆解保养。
