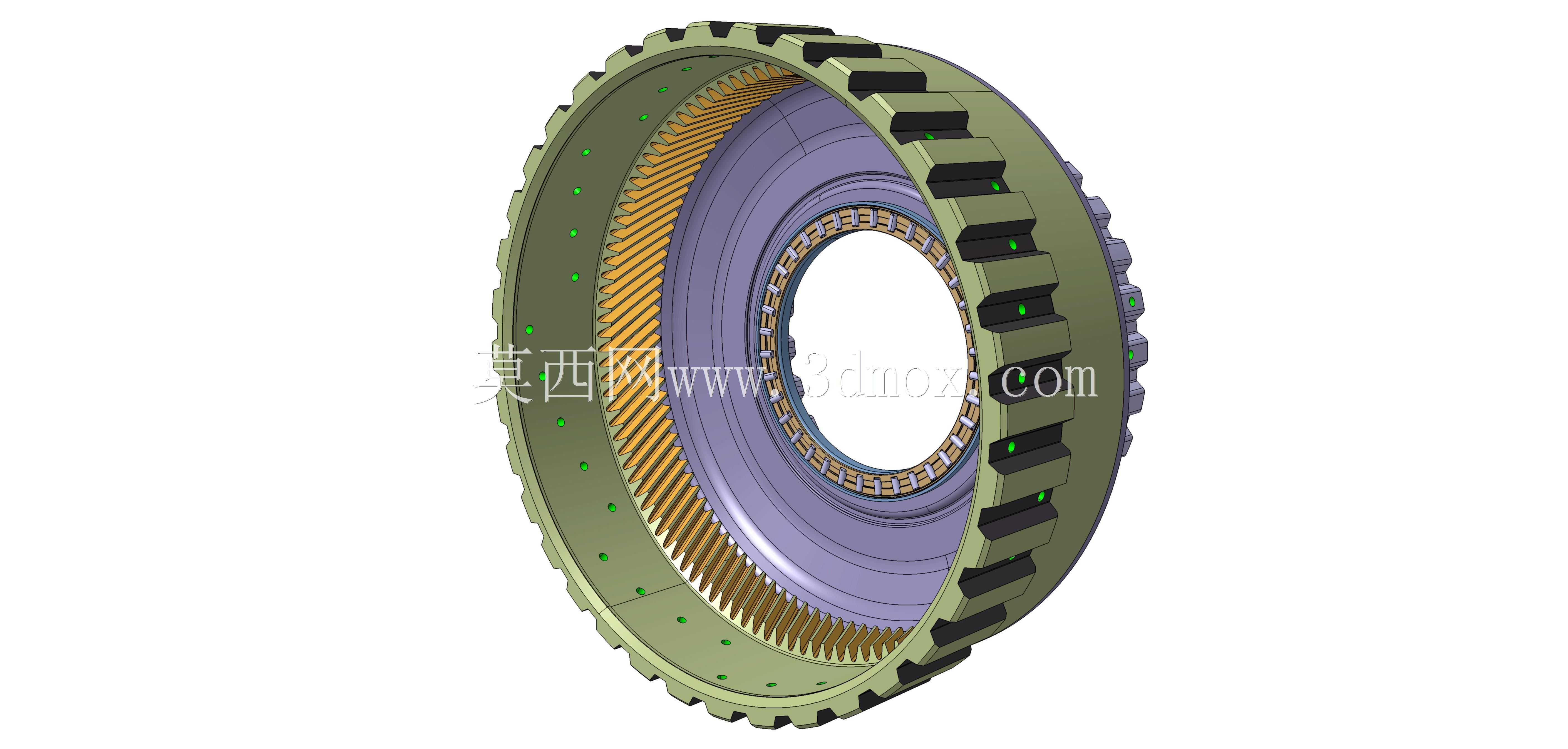

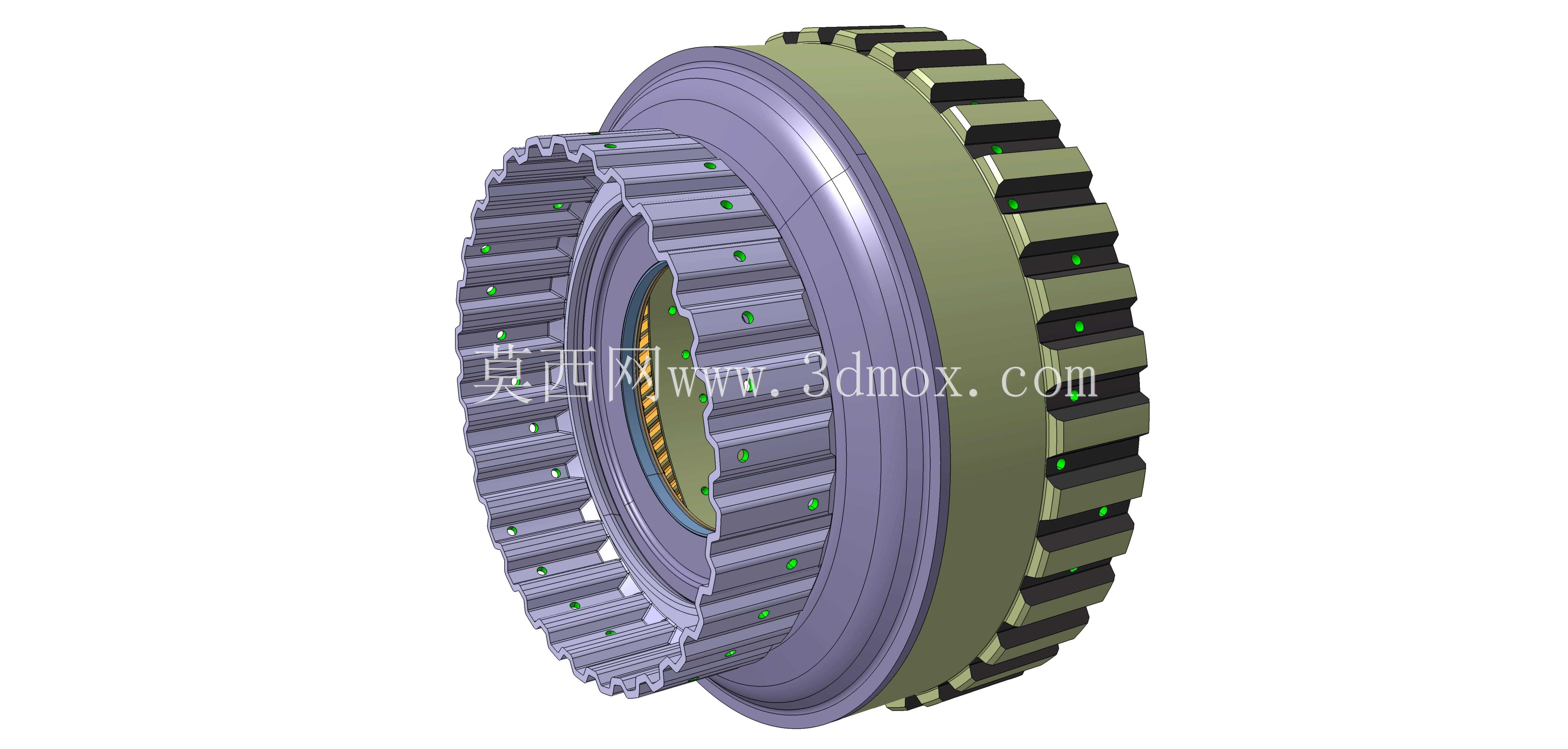

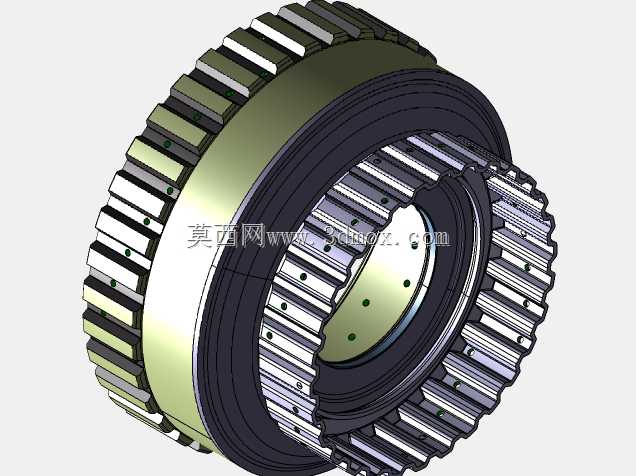

梅赛德斯7G自动变速箱拉维奈尔赫齿圈

该齿圈作为7速自动变速器拉维奈尔赫行星齿轮组的核心内啮合构件，主要搭载于纵置后驱布局的豪华乘用车辆传动系统中，是自动变速箱实现多档位动力切换、扭矩传递与转速匹配的关键承载部件。在实际整车运行场景中，该齿圈需要持续承受发动机输出端传递的大扭矩冲击，同时在档位切换过程中配合离合器、制动器完成动力流的路径切换，保障不同行驶工况下的动力输出平顺性与传动效率，其结构精度与强度直接决定了变速箱的换挡品质、承载能力与使用寿命。从功能特性来看，该齿圈采用内斜齿结构设计，相比直齿内齿圈拥有更大的啮合重合度，传动过程中齿面受力更均匀，运转噪音更低，能够有效降低高速行驶时变速箱的齿轮啮合异响，同时斜齿结构可传递更大的扭矩，适配大排量动力单元的扭矩输出需求；齿圈外圈设置有均匀分布的卡槽结构，用于和湿式多片离合器的摩擦片钢圈进行卡接固定，实现齿圈与离合器组件的同步转动或锁止，配合行星排的太阳轮、长短行星轮、行星架完成不同传动比的动力输出；齿圈本体上预留的多组均匀小孔为变速箱油的流通通道，能够在运转过程中让自动变速箱油持续冲刷齿面与配合组件，带走啮合过程产生的热量与磨屑，保障齿轮组长期工作的稳定性。在设计思路上，该齿圈完全参照实车失效部件的实测尺寸逆向建模完成，建模过程中充分考虑了齿圈与周边配合组件的安装边界：齿圈的内齿参数完全匹配拉维奈尔赫行星组的长短行星轮啮合参数，保证齿侧间隙处于合理区间，避免间隙过大导致传动冲击、间隙过小导致卡滞磨损的问题；外圈的卡槽位置与尺寸严格匹配离合器从动片的卡接齿尺寸，保障动力传递过程中无旷量；齿圈的轴向定位台阶尺寸与变速箱壳体、离合器鼓的配合公差完全适配，确保装配后齿圈的同轴度符合传动要求，不会出现偏载磨齿的问题。从安装边界来看，该齿圈整体为环形薄壁结构，径向尺寸适配7速纵置自动变速箱的离合器鼓内腔空间，轴向厚度匹配行星齿轮组的轴向安装间隙，装配时无需额外改动周边组件结构，可直接适配对应型号变速箱的维修替换与传动结构教学研究场景，既可以作为汽车维修领域的变速箱拆解参照模型，也能够为自动变速箱传动结构的正向设计提供实物尺寸参考，帮助设计人员理解拉维奈尔赫行星齿轮组的空间布局与配合逻辑。
