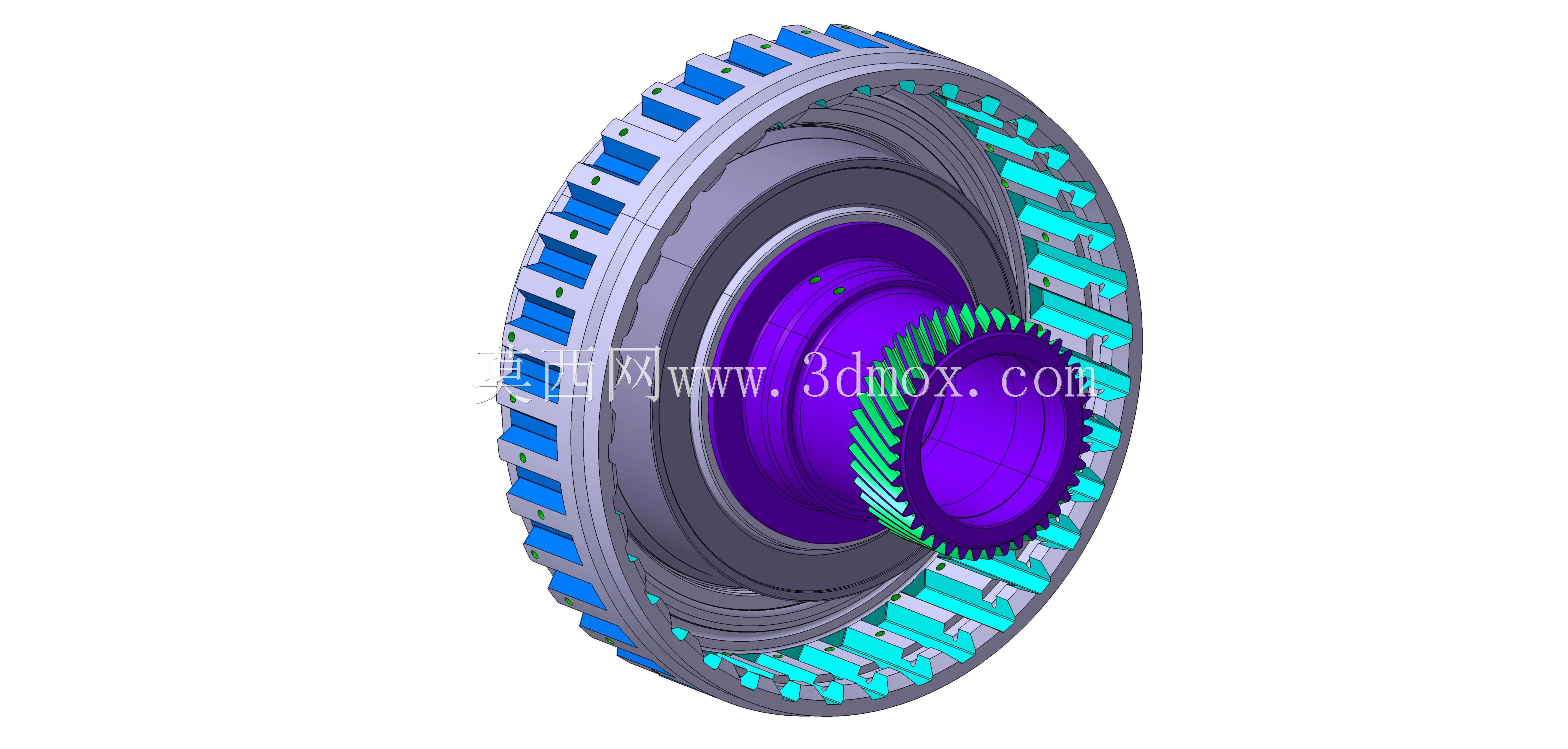

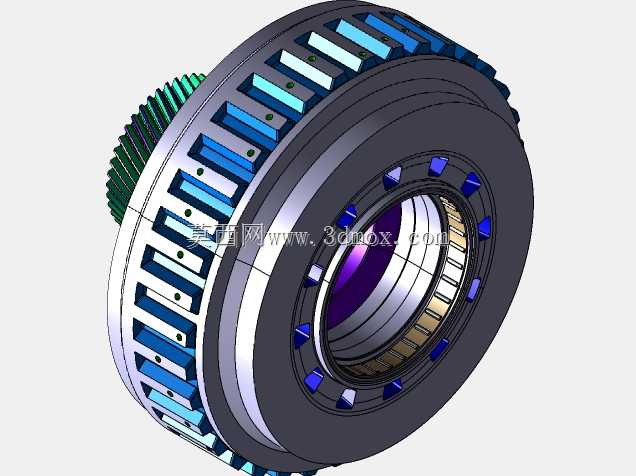

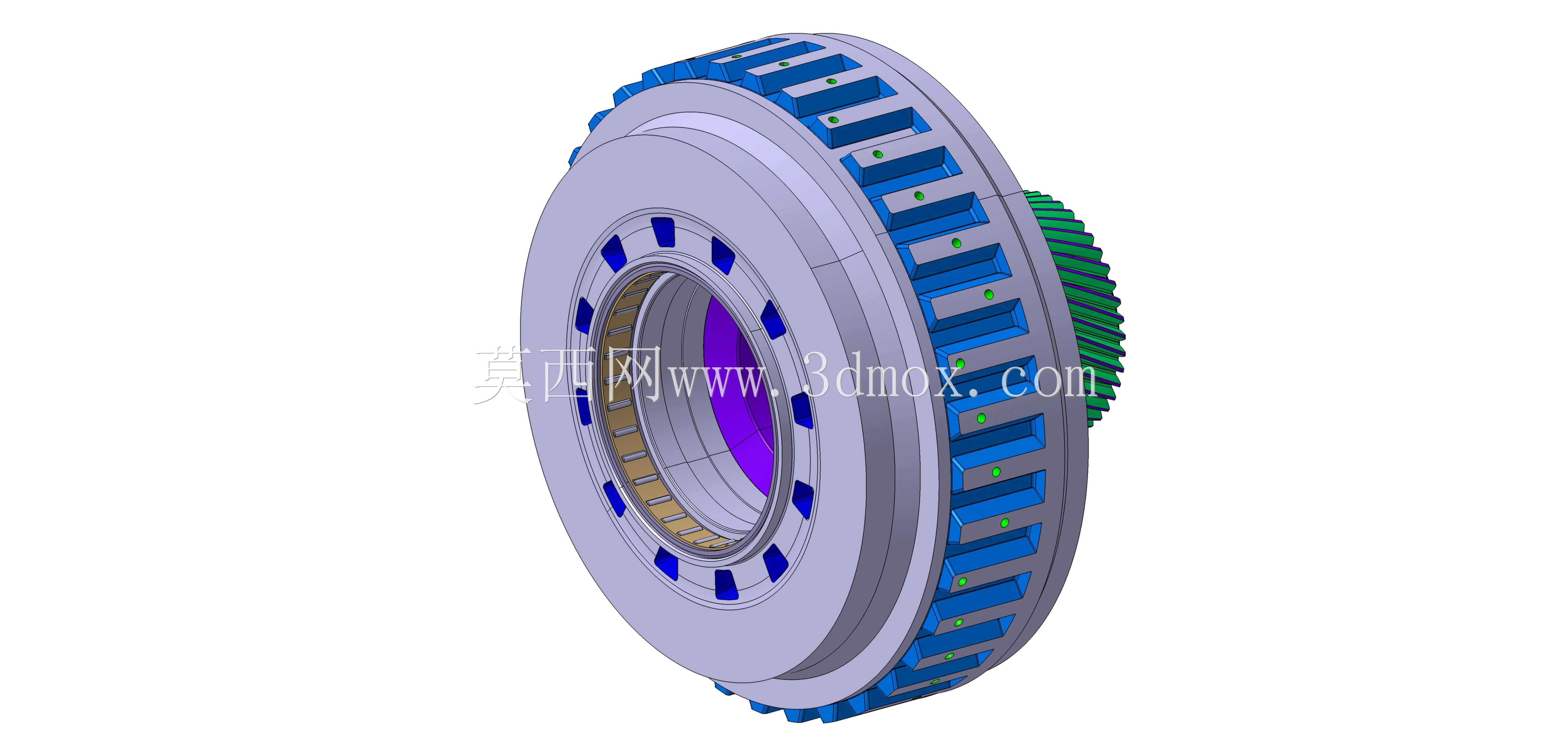

奔驰7G Tronic自动变速箱拉维萘轮组太阳齿轮

该太阳齿轮应用于乘用车辆纵置7速自动变速器的拉维萘式行星齿轮传动机构中，是自动变速器动力传递路径上的核心输入构件，承担着发动机扭矩经液力变矩器传递后，向行星排其余构件分流动力、切换传动比的关键作用，直接决定变速箱换挡过程的动力衔接平顺性与扭矩承载能力，适配大扭矩后驱及四驱乘用车型的动力传输需求。在实际装车运行中，该太阳齿轮与拉维萘轮组内的长短行星齿轮、大小齿圈、行星架紧密配合，通过不同构件的锁止与联动组合，可实现多个前进挡与倒挡的传动比切换，覆盖车辆低速爬坡、高速巡航、急加速等全工况下的动力输出需求，其齿形精度、啮合间隙直接影响传动过程的噪音水平、传动效率与部件使用寿命。从功能特性来看，该太阳齿轮采用渐开线圆柱斜齿结构，齿部经过表面硬化处理，可承受变速箱换挡过程中的瞬时冲击载荷，轮体与周边离合器毂、支撑轴承的配合面经过高精度加工，保证高速旋转状态下的动平衡精度，避免传动过程出现异常振动。设计过程中，因拉维萘行星轮组属于集成度极高的紧凑结构，无法通过完全拆解实物获取全部尺寸参数，设计时结合外部可测量的安装边界尺寸、齿圈啮合参数、行星轮安装距等实测数据，通过齿轮啮合原理反推太阳轮的齿形参数、分度圆直径、齿宽等核心尺寸，同时严格匹配周边离合器摩擦片组的安装空间、润滑油道的预留位置，保证轮体安装后与周边构件无运动干涉，轮体中心的花键孔尺寸匹配变速箱输入轴的花键参数，确保动力输入过程无旷量、无偏载。外形尺寸方面，该太阳齿轮的外径、齿宽、中心花键参数完全适配拉维萘轮组的内部安装空间，轮体背部的定位台阶与行星架支撑轴承的配合尺寸严格按照实车安装边界设计，保证装配后齿轮副的啮合侧隙处于合理区间，既避免侧隙过小导致的传动卡滞、油温升高，也防止侧隙过大导致的换挡冲击、传动噪音增大，同时轮体上预留的润滑油孔位置与变速箱润滑油路对应，保证齿轮啮合部位在全工况下都能得到充分的润滑与冷却，提升部件的长期运行可靠性。
