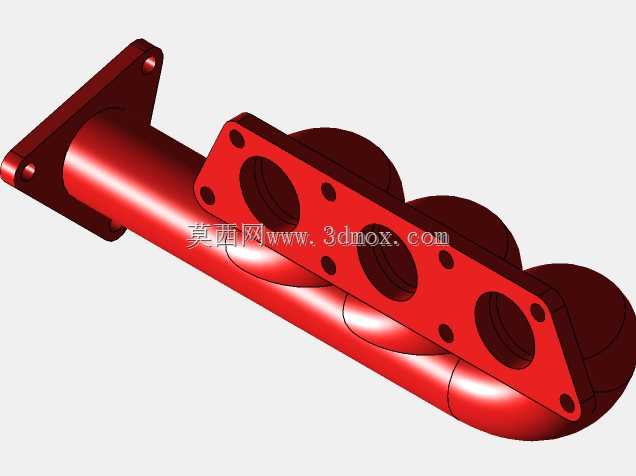

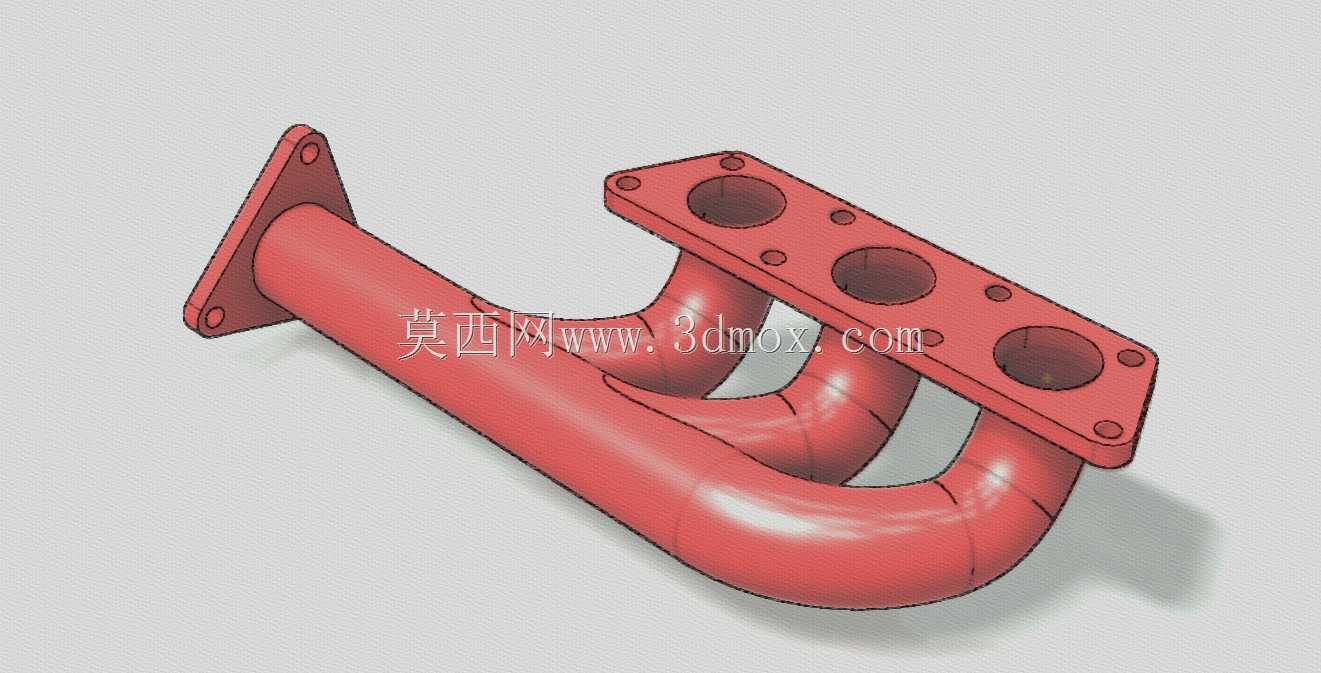

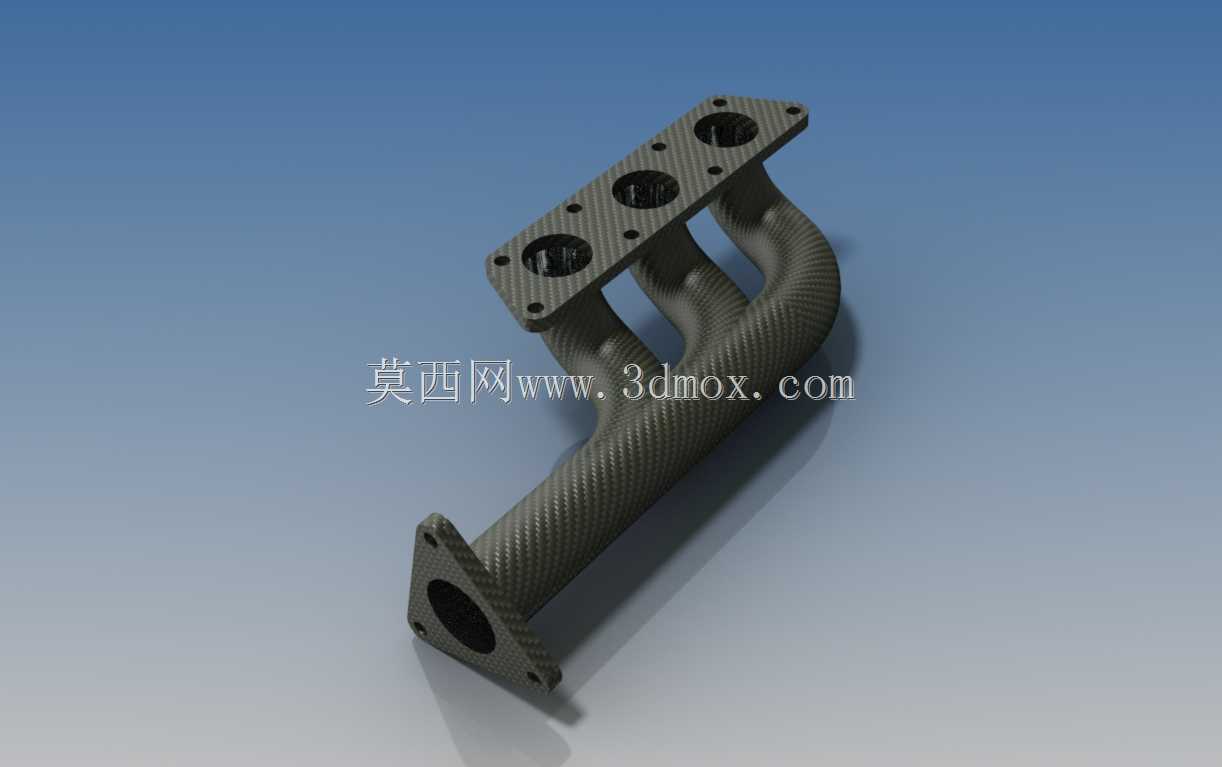

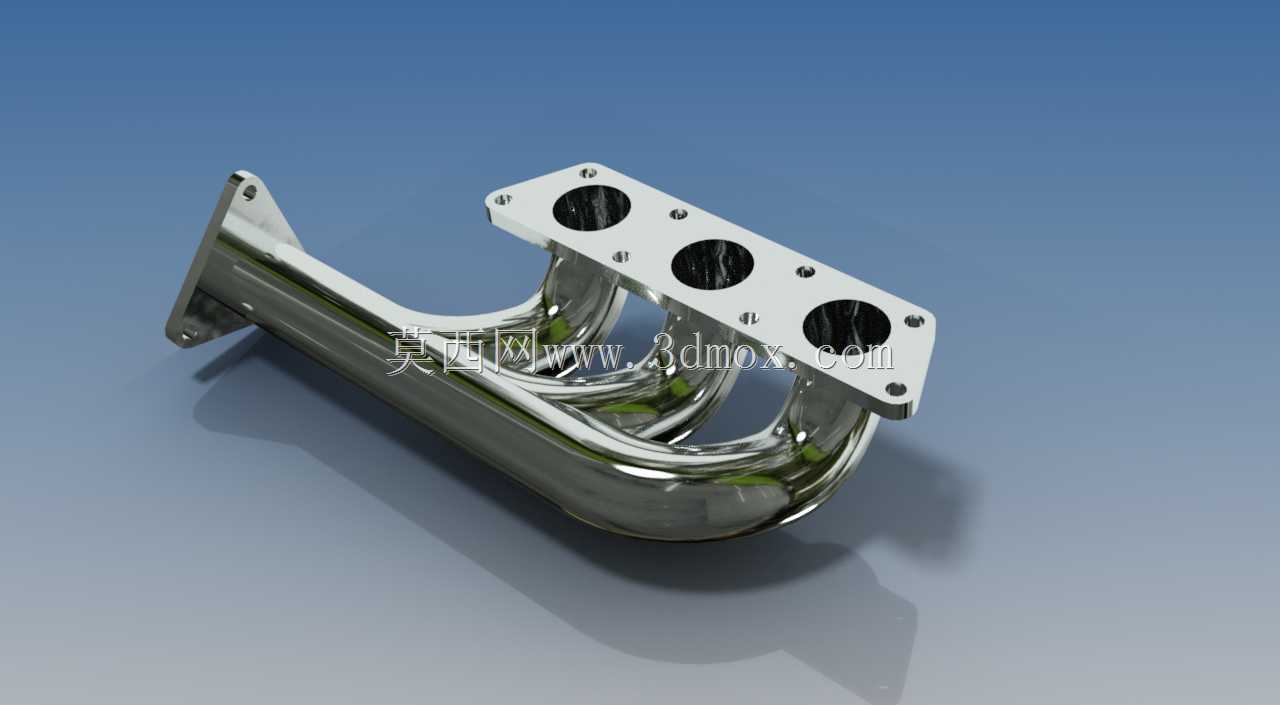

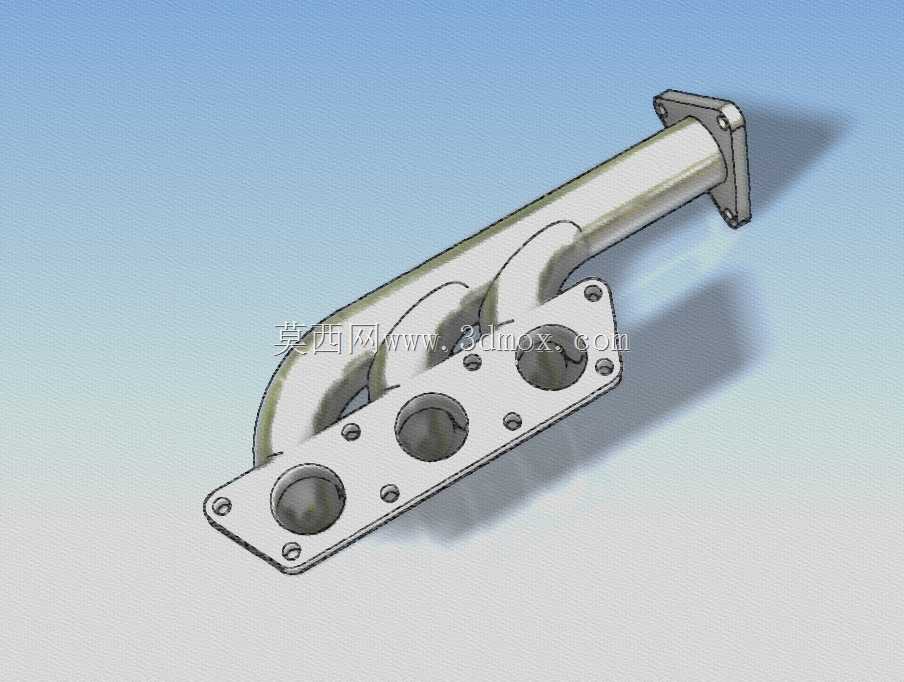

钢制三缸发动机排气歧管结构设计

这款钢制排气歧管是直列三缸内燃发动机排气系统的核心导流部件，主要应用于小排量乘用车、三轮载货摩托、小型通用动力机组的动力单元中，承担着将三个气缸燃烧后产生的高温高压废气有序汇集、平稳导出至下游三元催化转化器的核心作用，是保障发动机排气顺畅、维持各缸排气背压均衡、减少排气干涉的关键结构件。在实际装车场景中，该部件直接安装于发动机缸盖的排气侧端面，工作环境长期处于600-900摄氏度的高温区间，同时需要承受发动机运行带来的持续振动、废气脉冲冲击，以及冬季行车时的冷热交变应力，因此整体采用一体弯制的钢制管材搭配铣削成型的法兰结构，兼顾高温结构强度与抗疲劳性能。从功能特性来看，该排气歧管采用等长歧管的设计思路，三个独立的弯曲流道分别对应缸盖上的三个排气口，每段流道的弯折弧度、管路长度经过匹配计算，能够让各缸排出的废气按照点火顺序依次汇入总排气通道，避免不同气缸的排气脉冲在管路内相互对冲形成紊流，有效降低排气阻力，帮助提升发动机的充气效率，间接优化动力输出表现与燃油经济性。设计过程中，安装法兰面采用平面铣削加工保证密封平面度，法兰上的四个安装孔位置严格匹配缸盖排气侧的螺栓孔位坐标，安装时配合金属密封垫片即可实现高温下的可靠密封，避免废气泄漏；歧管的弯折半径经过反复校核，既保证管路走向顺滑减少气流阻力，又严格控制整体外廓尺寸，避免装车后与发动机舱内的周边附件、防火墙、散热管路发生干涉，预留出足够的安装操作空间与热膨胀余量。管路外壁采用光滑的金属表面处理，既可以减少长期使用后的积碳附着，也能提升高温下的散热效率，延缓管路氧化锈蚀的速度。整体结构没有多余的冗余设计，在满足结构强度、安装适配、气流导流的核心需求前提下，尽可能压缩整体重量，降低发动机附属部件的自重负担，适配小排量动力单元轻量化的设计趋势。
