摩托车前轮悬架前叉总成结构设计

该结构是两轮摩托车行走系统的核心前端组成部分，主要承担车辆前部承载、转向传导与行驶缓冲的核心功能，广泛适配跨骑式通勤摩托、越野摩托以及轻型电动两轮车的前端行走布局，是连接车架转向柱与前轮的关键传力部件。在实际骑行场景中，该总成需要传递路面与车架之间的多向载荷：直行时承载前部车身与驾乘人员的垂直载荷，转向时将车把的转向力矩精准传导至前轮实现行驶方向调整，经过颠簸路面时通过伸缩结构吸收路面冲击，避免刚性冲击直接传递至车架影响骑行稳定性与驾乘舒适度。

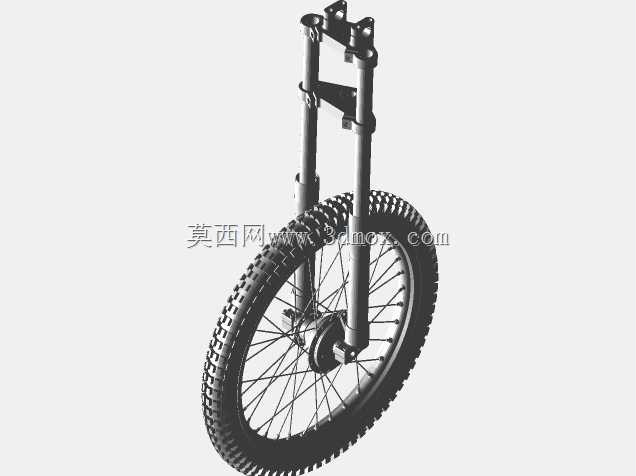

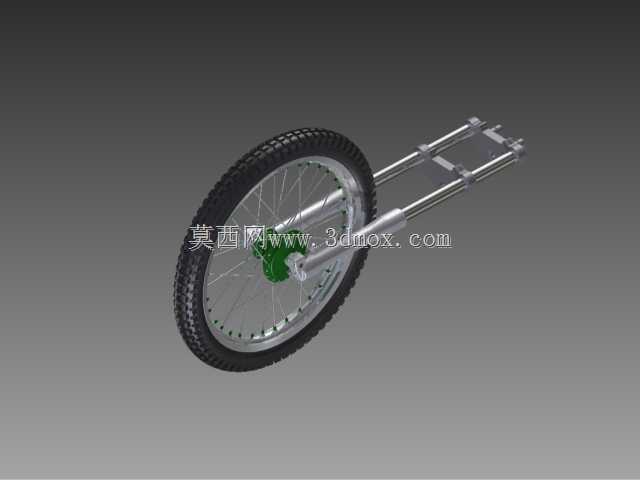

从功能特性来看，该总成采用双筒伸缩式前叉布局，两根平行布置的叉管兼具导向与缓冲功能，下端通过轮轴安装位固定前轮轮毂，上端通过联板结构与车架转向立管配合，既保证前轮转动的自由度，又限制轮组的横向窜动。轮组部分采用辐条式轮毂搭配深齿越野轮胎，辐条结构可在轮组受侧向冲击时产生微量形变分散应力，深花纹轮胎则能提升非铺装路面的抓地性能，适配复杂路况的行驶需求。

设计过程中优先考虑载荷传递的平顺性与安装适配性：两根叉管的平行度公差控制在极小范围，避免伸缩过程中出现卡滞；轮轴安装位的同轴度经过反复校核，保证前轮转动无偏摆；叉管的伸缩行程设定兼顾城市铺装路面与轻度非铺装路面的缓冲需求，既不会因行程过短导致缓冲不足，也不会因行程过长影响高速行驶的转向刚性。

安装边界方面，上端联板的安装孔位与常规摩托车转向立管尺寸匹配，可直接适配多数同排量车型的车架接口；下端轮轴的直径与开口尺寸适配对应规格的轮毂轴承，轮组安装后与两侧叉腿的间隙均匀，预留了刹车组件的安装空间，不会在转向或减震压缩过程中出现部件干涉；整体外廓尺寸经过优化，转向时前轮与车架前部、挡泥板的安全间隙充足，满打方向时不会出现磕碰，同时兼顾了结构强度与轻量化需求，在保证承载能力的前提下尽可能降低簧下质量，提升前轮的贴地性能与操控响应速度。
