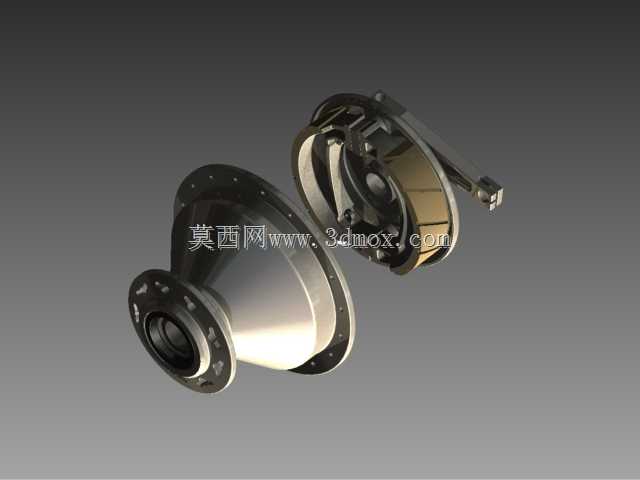

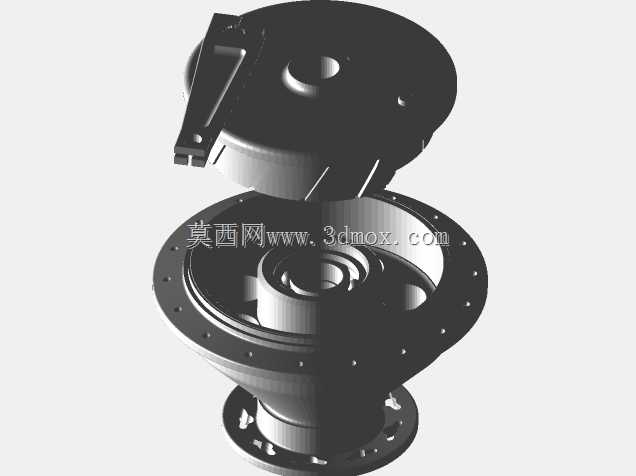

老式自行车锥形轮毂与制动盘结构设计

这套锥形轮毂与制动盘结构，主要应用于老式民用自行车的前轮轮组系统，是承担车轮承载、旋转支撑与行车制动功能的核心部件，适配日常通勤、短途代步场景下的老式自行车使用需求，能够在常规铺装路面的骑行过程中，为车辆提供稳定的轮组支撑与可靠的制动性能。从实际用途来看，该组件一方面通过轮毂的锥形结构实现辐条的均匀受力传导，将骑行过程中车身与骑乘者的载荷均匀分散到每一根辐条上，降低轮组局部应力集中导致的辐条断裂、轮圈变形风险；另一方面通过集成在轮毂侧方的制动盘结构，与刹车夹器配合实现摩擦力制动，在骑行者捏下刹车手柄时，夹器夹紧制动盘产生摩擦阻力，迫使轮组降低转速直至停止，保障骑行过程中的减速、驻车操作安全。在功能特性设计上，该结构采用锥形轮毂的变径设计，相比传统直筒轮毂拥有更好的辐条安装倾角，能够让辐条与轮毂、轮圈的连接角度更符合力学传导路径，提升轮组整体的径向与侧向抗冲击能力，在经过路面颠簸、小幅度坑洼时，锥形结构可以更好地分散冲击载荷，减少轮毂本体的受力形变；制动盘采用与轮毂一体化的连接设计，避免了分体式制动盘安装同轴度偏差导致的刹车抖动、异响问题，制动盘表面预留的均匀安装孔位既可以实现与轮毂法兰的精准定位，也能够在制动过程中辅助散热，降低长时间刹车导致的摩擦片过热衰减问题。从设计思路层面，这套结构充分考虑了老式自行车的制造与维护便利性，轮毂主体采用回转体结构设计，适配常规的车削加工工艺，不需要复杂的多轴加工工序即可完成主体成型，降低生产制造的成本与难度；制动盘与轮毂的连接采用法兰螺栓固定的方式，在制动盘磨损到极限厚度时，可以单独拆卸更换制动盘，不需要连同整个轮毂一同替换，降低后期维护的配件成本；轮毂中心预留的轴孔尺寸适配常规民用自行车的轮轴规格，两端的轴承安装位可以直接匹配标准规格的深沟球轴承，不需要定制特殊尺寸的轴承配件，提升了部件的通用互换性。在外形尺寸与安装边界上，该轮毂的锥形段最大直径适配常规26寸老式自行车的轮组辐条长度，制动盘的外径尺寸控制在夹器的开合行程范围内，安装后制动盘与夹器的摩擦片间隙保持在合理区间，不会出现摩擦片蹭盘、制动行程过长的问题；轮毂整体的轴向宽度适配老式自行车前叉的开档尺寸，安装时可以直接嵌入前叉的轴槽内，不需要额外调整前叉间距，制动盘的安装位置与前叉上的夹器安装座完全对应，组装时只需要完成轮轴固定、夹器对位两个步骤即可完成安装，不需要额外的改装调整。
