350W8欧姆扬声器喇叭结构三维设计

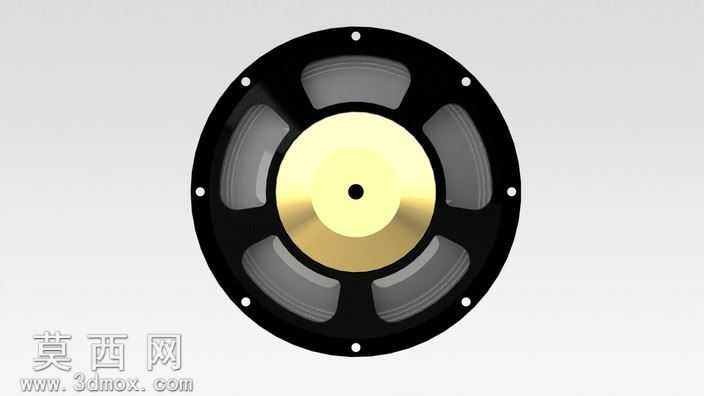

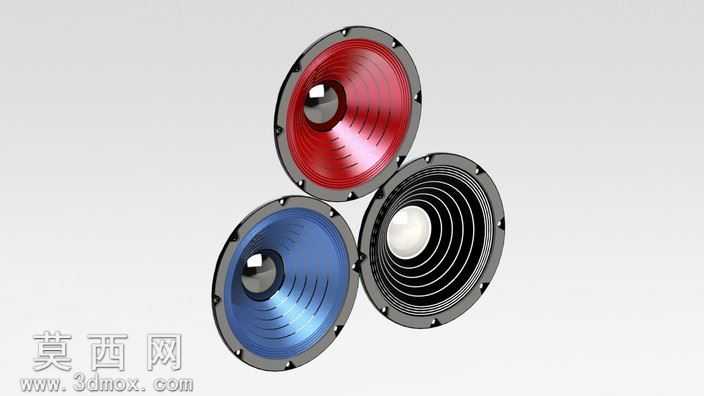

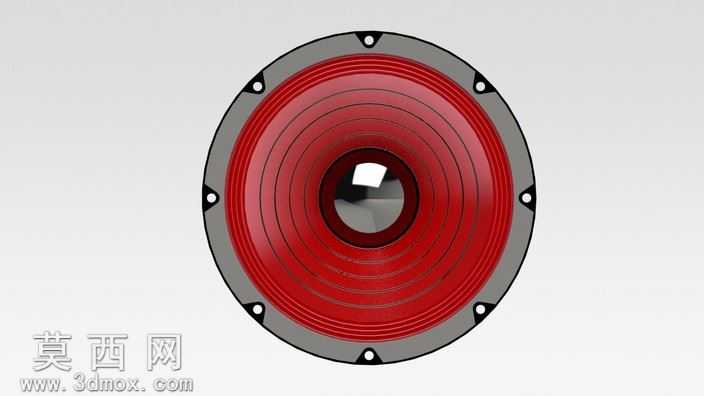

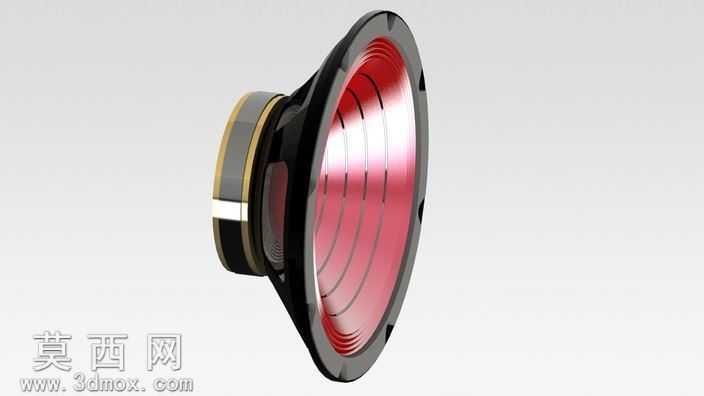

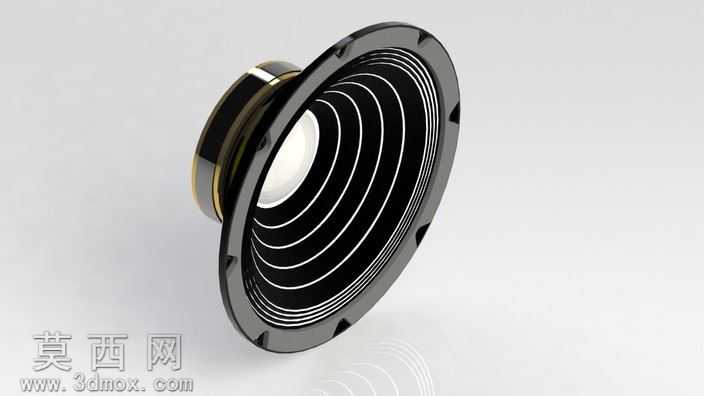

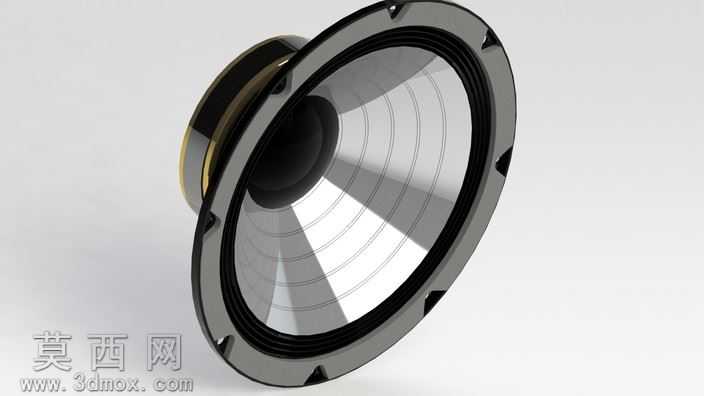

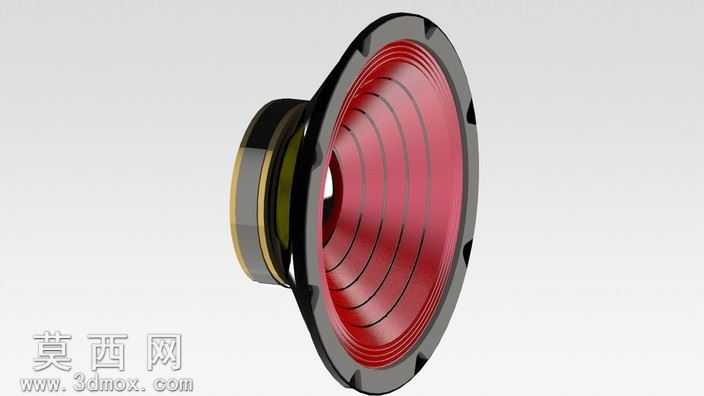

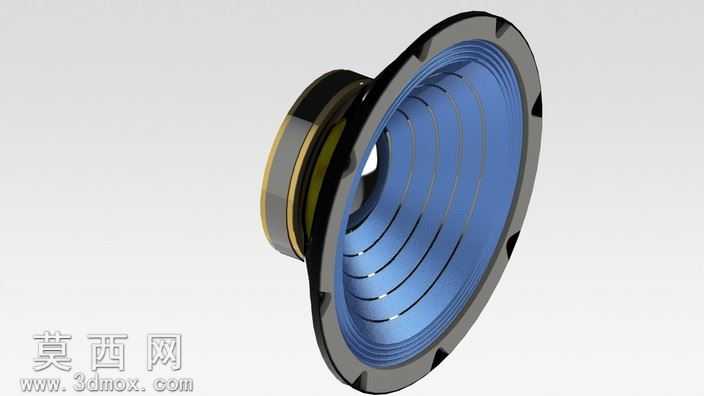

本作品为350W功率8欧姆阻抗的扬声器三维建模设计，建模过程依托参数化三维设计逻辑完成，首先从核心声学结构出发，先构建锥形振膜的基础曲面，通过放样、曲面修剪、曲率连续调整保证振膜的锥度弧度符合大功率扬声器的声学扩散要求，振膜表面的环形加强筋通过环形阵列、凸台拉伸命令生成，既还原了实物的结构细节，也对应了实际产品中加强筋抑制分割振动的功能设计。建模过程中对折环部分做了重点处理，采用柔性材质模拟的曲面建模方式，通过多段圆弧过渡构建折环的波浪形截面，还原橡胶折环的悬边结构，保证振膜往复运动的结构合理性。盆架部分采用金属材质的实体建模，通过旋转凸台生成盆架的基础环形轮廓，再通过拉伸切除生成安装固定的缺口、螺丝孔位，边缘的安装定位缺口做了倒角处理，还原金属冲压盆架的工艺特征，盆架表面的哑光金属质感通过材质参数调整实现，赋予了模型贴近实物的金属磨砂质感。中心的防尘帽采用半球曲面建模，和振膜中心做了贴合装配约束，保证整体结构的装配精度。磁路部分的后盖、华司、磁钢组件通过同轴心装配约束完成组合，磁钢外圈的金色装饰环通过外观面贴图与金属材质参数结合，还原了产品的外观细节。渲染阶段采用三点布光方案，主光源从斜侧方打亮振膜的锥形曲面，突出折环与振膜的层次结构，辅光源补亮盆架边缘的金属轮廓，背景采用浅灰色纯色背景突出产品主体，材质调整上区分了振膜的纸质纤维质感、折环的黑色橡胶哑光质感、盆架的磨砂金属质感、磁钢部分的亮面金属质感，不同材质的粗糙度、反射率参数做了差异化设置，让渲染效果更贴近真实扬声器的视觉表现。整体建模严格遵循扬声器的实际装配结构，所有部件的配合间隙、尺寸比例都参考同规格大功率扬声器的实际参数设定，既保证了外观的还原度，也完整呈现了扬声器从悬边、振膜、盆架到磁路后端的完整结构，可用于电声产品结构展示、装配教学、外观方案验证等场景。
