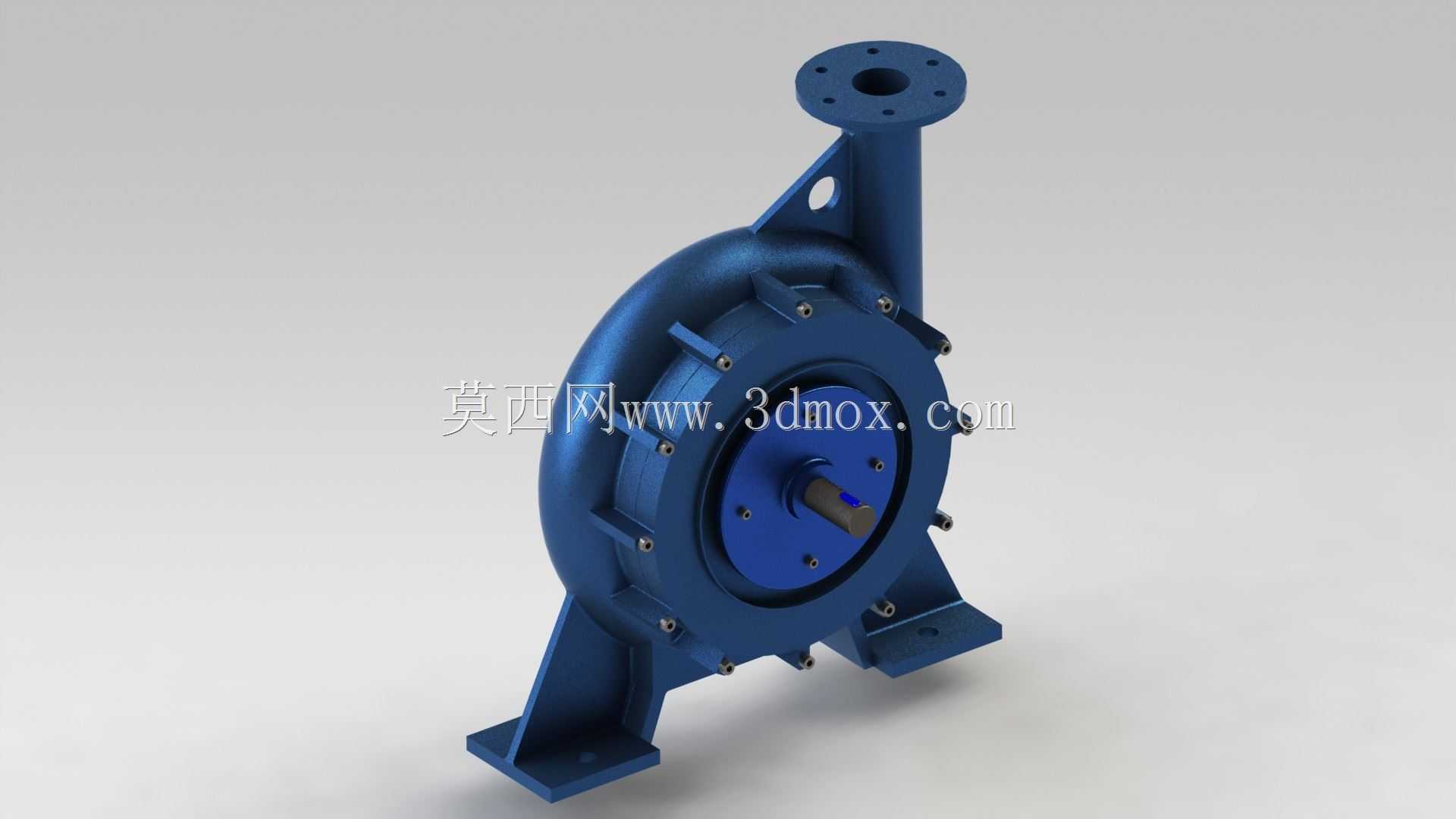

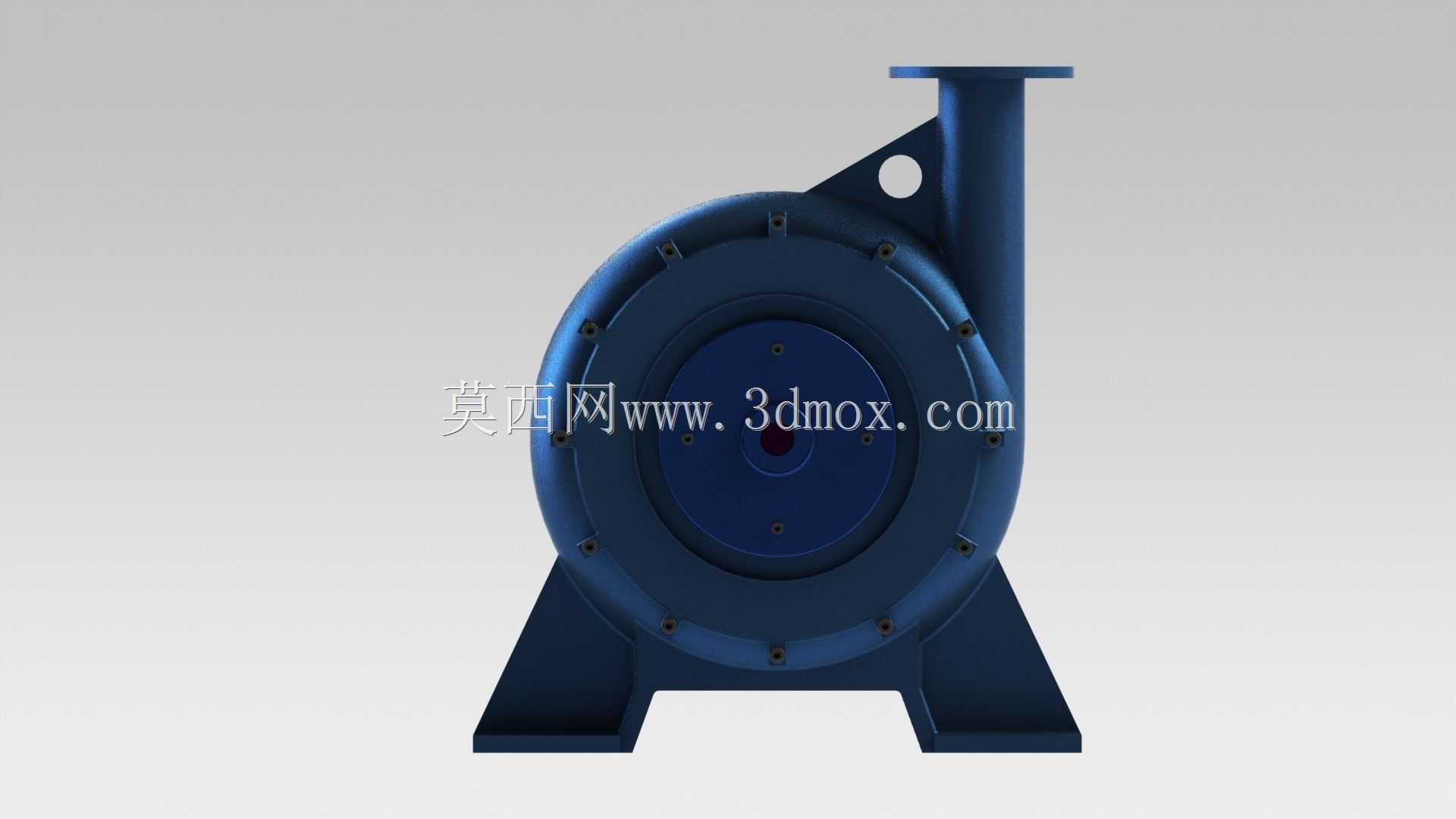

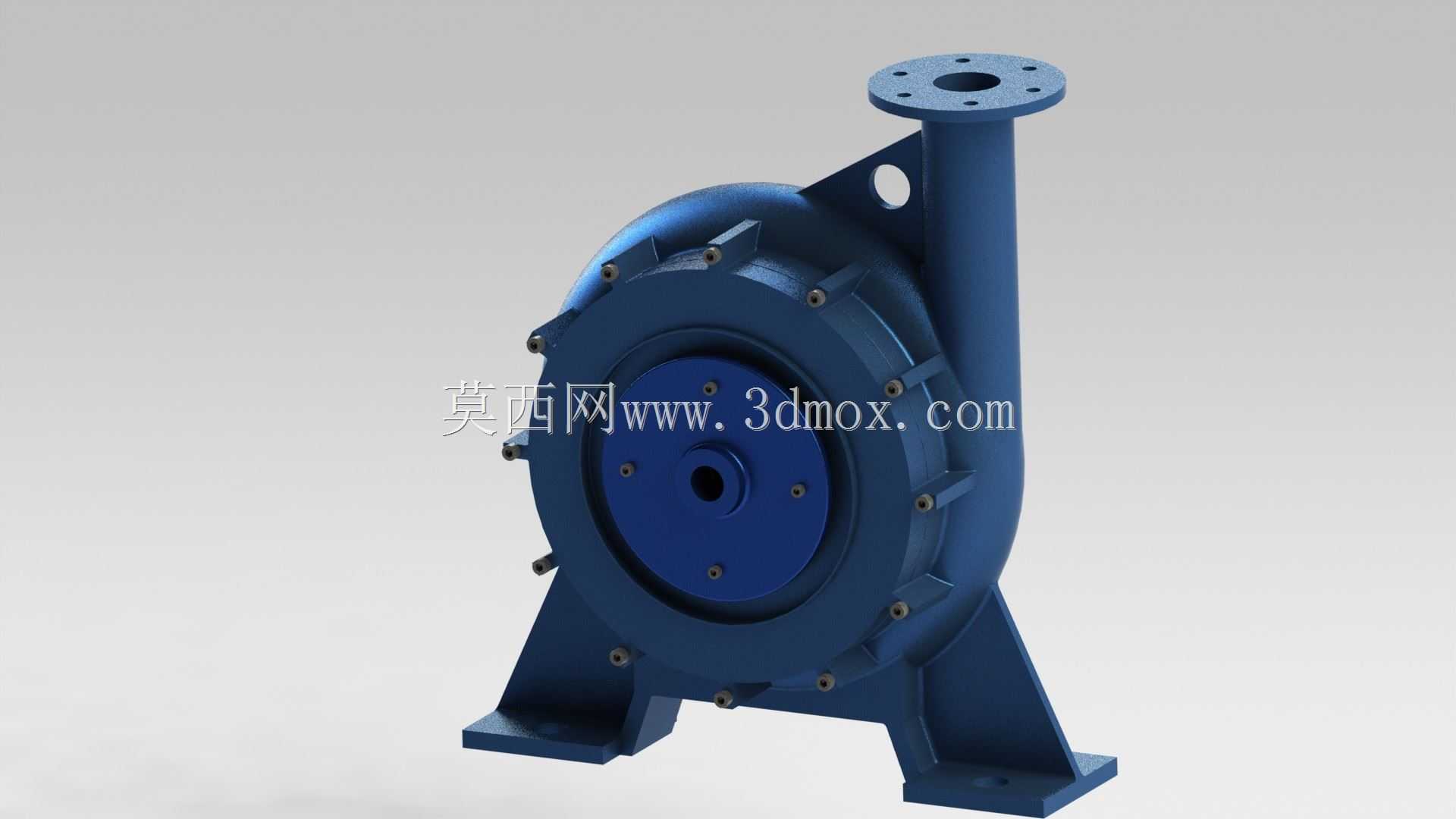

单级悬臂式离心泵结构三维设计

　　在化工流程、市政供水、暖通循环、农田排灌等诸多涉及流体输送的场景里，离心泵是应用覆盖度最高的流体动力设备，这套三维结构完整还原了单级悬臂式离心泵的核心装配关系，能直接用于结构校核、教学演示、选型方案比对等场景。从实际工程落地的角度看，这类泵的核心作用是通过叶轮高速旋转产生的离心力对输送介质做功，将原动机的机械能转化为介质的压力能与动能，实现清洁水、低粘度理化性质类似水的介质的长距离输送或增压输送，适配入口带正压、入口液位高于泵轴线的自灌式安装工况，能有效避免气缚故障的发生。

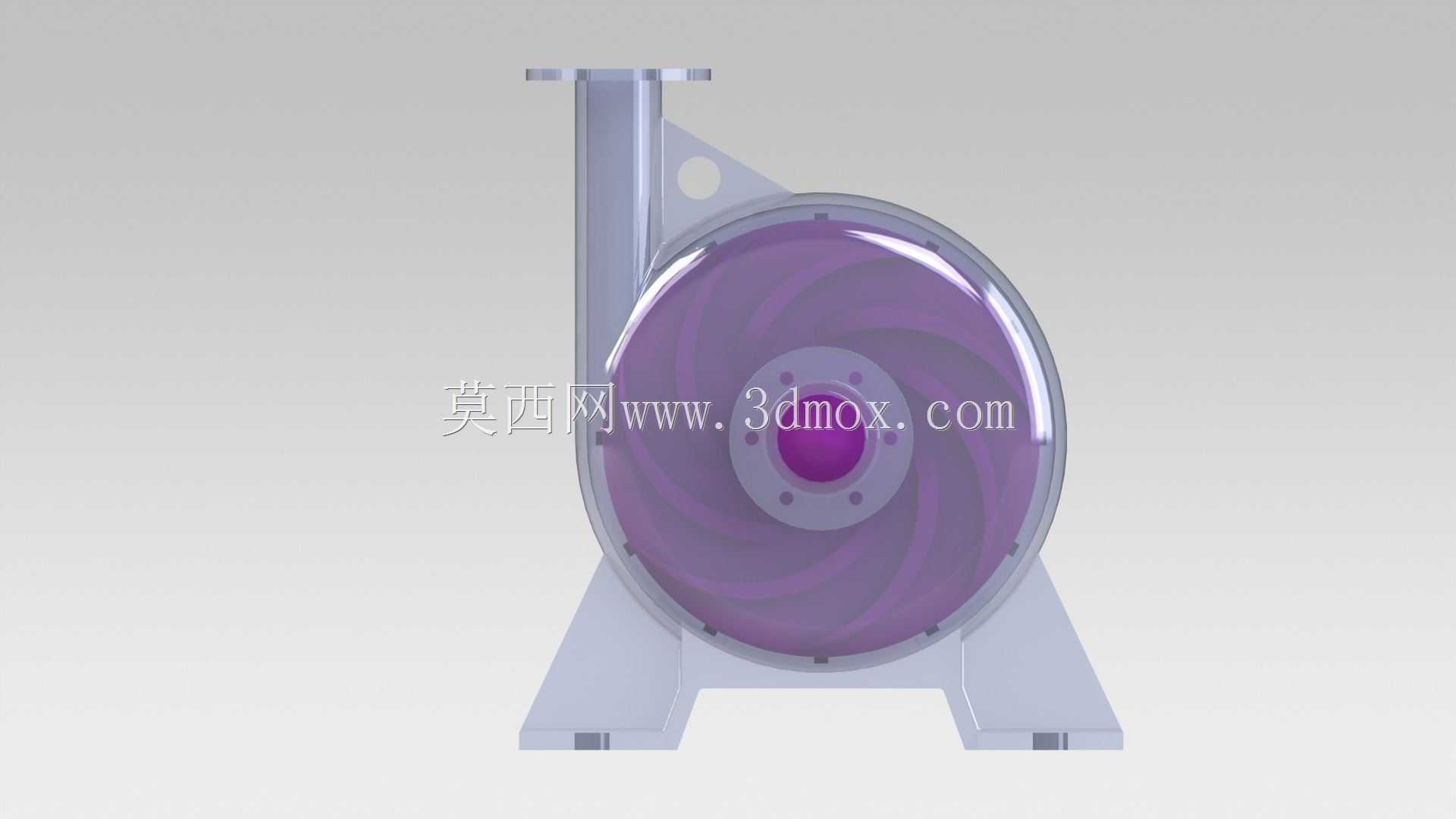

　　设计过程中首先围绕水力性能的核心需求确定过流部件的型线，叶轮采用后弯式叶片结构，叶片沿轮毂呈空间扭曲形态，这种型线设计能在保证扬程输出的前提下降低水力冲击损失，减少介质在叶轮流道内的涡流损耗，叶轮前后盖板的密封环位置预留了标准的密封配合间隙，既可以减少高压介质从泵腔向低压侧的内泄漏，也能为易损密封环的后期更换留出装配余量。泵壳采用螺旋形蜗室结构，流道断面从隔舌位置开始沿介质旋转方向逐渐扩大，能平稳收集叶轮甩出的高速介质，将介质的动能逐步转化为压力能，降低流动过程中的水头损失，泵壳顶部预留了排气接口，首次启泵时可以通过该接口排净泵腔内的空气，底部预留了泄放接口，设备检修时可以排空泵腔内残留的介质。

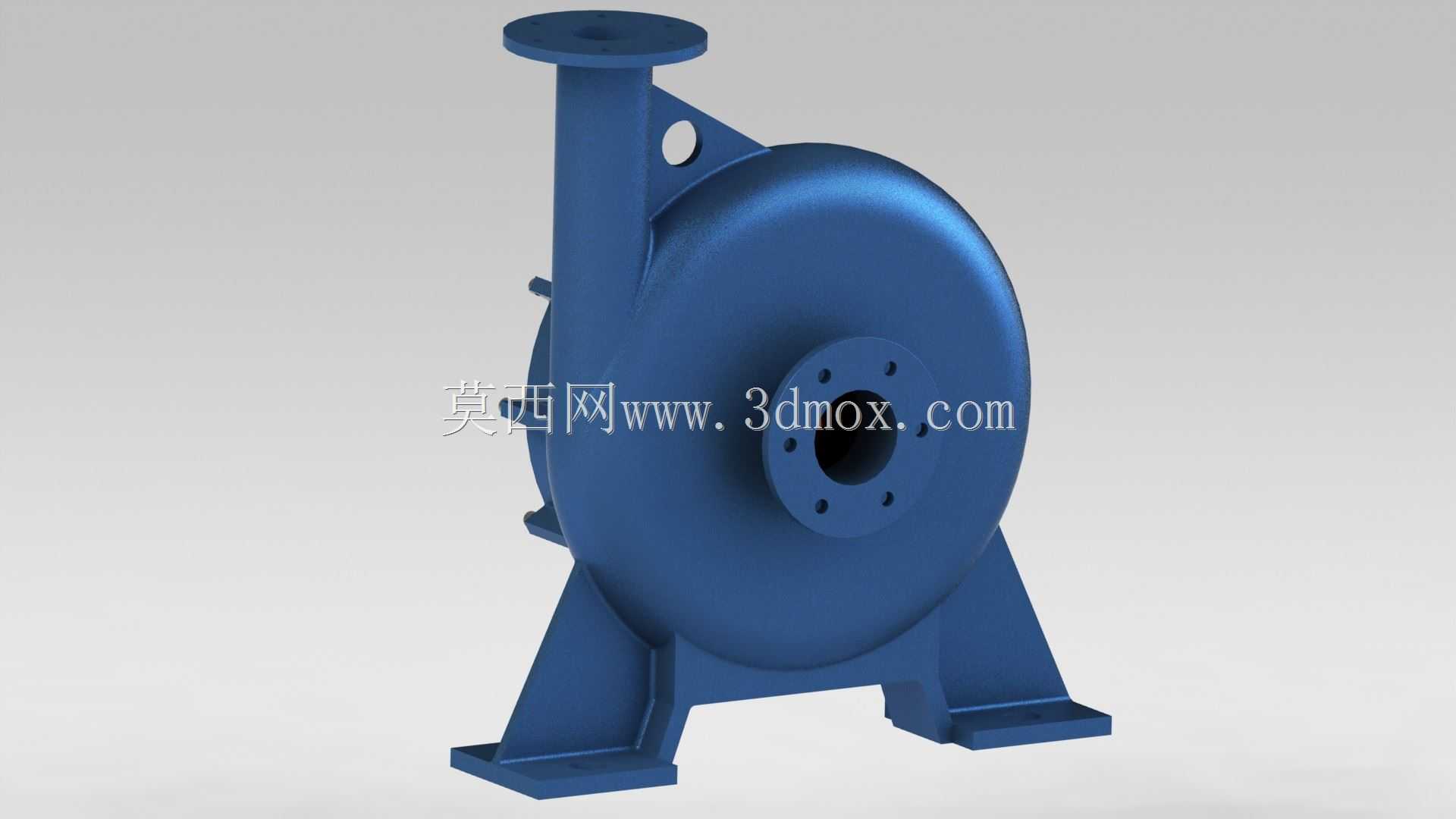

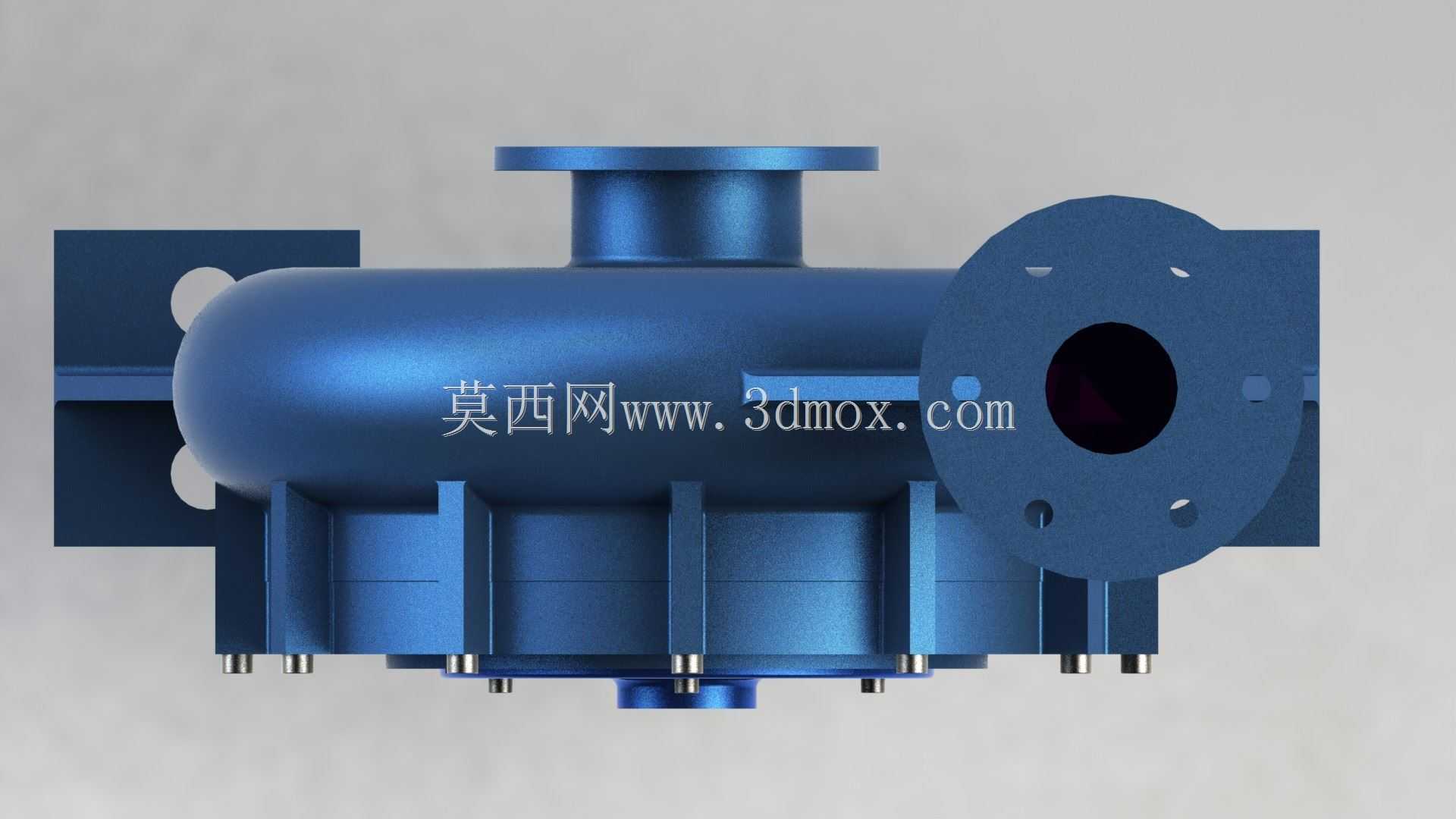

　　支撑结构采用一体式铸造机座，机座的支脚设计为宽幅支撑结构，安装面预留了地脚螺栓的穿装孔位，能保证泵组运行过程中的稳定性，降低振动传递。泵的进出口采用标准法兰连接结构，进出口的法兰端面与泵壳一体铸造成型，法兰的螺栓孔分布、密封面尺寸符合通用管路连接标准，能直接和同公称通径的工业管路对接，无需额外制作过渡连接件。轴封位置预留了填料密封或机械密封的安装空间，使用者可以根据输送介质的温度、腐蚀性、密封要求选择适配的密封形式，轴承位的结构尺寸适配标准深沟球轴承，能承受叶轮运行过程中产生的径向力与残余轴向力，保证轴系的运转精度。

　　从安装边界来看，这套结构的轴向尺寸从泵入口法兰端面到机座后端的轴承压盖端面预留了足够的原动机对接空间，可以通过联轴器直接和标准电机直连，也可以加装皮带轮结构实现变速传动；径向尺寸以泵轴轴线为中心，两侧的机座支脚外边缘、泵壳的最大外轮廓尺寸都做了规整化设计，安装时不需要预留过大的侧向操作空间，日常维护时拆开泵壳侧的检修盖就能直接检查叶轮的磨损情况，不需要完全拆解整个泵体的管路连接。过流部件的壁厚按照公称压力1.6MPa的工况做了强度校核，能满足常规工业场景下的输送压力要求，泵体的各个连接面都预留了密封垫片的安装槽，能有效避免介质外漏。

　　建模过程中所有的配合关系都按照实际装配逻辑做了约束，叶轮和泵轴采用键连接加锁紧螺母的固定结构，泵轴和轴承内圈、轴承外圈和机座轴承室都采用过盈配合的装配关系，蜗壳和机座的连接采用周向均布的螺栓紧固，能保证装配后的整体刚性。对于结构设计从业者来说，这套模型可以直接作为同类型离心泵设计的参考基准，核对过流部件和支撑结构的比例关系；对于设备选型人员来说，可以通过模型直观了解泵的内部结构，判断该结构形式是否适配现场的安装空间与工况需求；对于三维建模学习者来说，可以参考这类成熟工业产品的建模逻辑，掌握复杂曲面叶轮、蜗壳流道的建模方法，理解工业产品设计中性能、装配、维护三者之间的平衡思路。
