坐式高位下拉背部力量训练健身器械

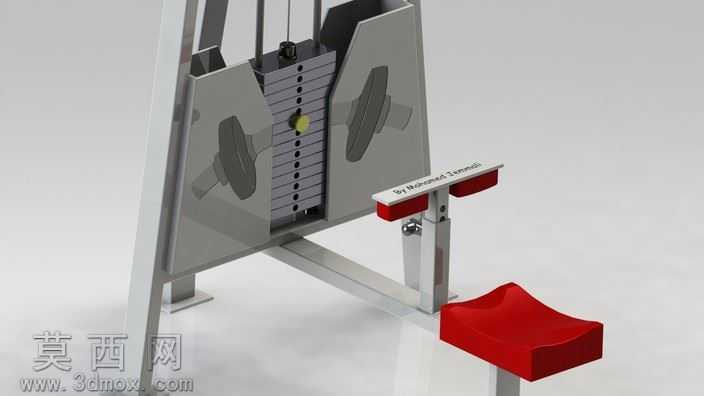

本作品为坐式高位下拉健身训练器械的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先逐一完成各个零部件的参数化建模，再通过标准配合约束完成整体装配，确保各运动部件的活动行程符合真实器械的使用逻辑。建模阶段首先搭建主体支撑框架，采用三角稳定式立式机架结构，对三根主支撑立柱的截面尺寸、连接节点的加强结构做了精准还原，机架底部设置四个可调式支撑脚，用于适配不平整地面的安装需求，建模时对支撑脚的螺纹调节结构做了细节刻画，保证结构的可动性符合实际。器械上部设置高位滑轮安装横梁，对滑轮的轮槽结构、轴承安装位、钢缆导向结构逐一建模，钢缆采用扫掠特征完成路径拟合，还原钢缆从顶部滑轮连接至下拉握把、下部连接配重插销机构的完整传动路径，配重导杆采用光滑圆柱特征建模，配重块的叠放定位槽、插销固定孔都做了精确的尺寸匹配，确保配重调节结构的逻辑合理性。座椅与大腿固定托部分，采用曲面建模完成红色软垫的造型，还原软垫的人体工学弧度，坐垫下方的支撑调节结构、大腿压垫的高度调节滑轨都做了结构还原，保证使用时可根据训练者身形调整固定位置。渲染阶段采用工作室环境光，金属机架部分赋予磨砂银灰色金属材质，还原钢材表面的哑光喷砂质感，滑轮、钢缆部分赋予亮面镀铬金属材质，软垫部分赋予哑光红色皮革材质，通过材质粗糙度、反射率的参数调整，区分不同部件的质感差异，渲染角度选取器械斜前方45度视角，完整展示器械的整体结构、操作区域与配重区域的布局，清晰呈现器械的使用形态。设计过程中充分考虑商用健身器械的结构稳定性，三角式机架可有效承受下拉训练时的侧向拉力，避免器械晃动，钢缆传动路径的布局保证拉力方向垂直向下，符合背部肌群发力的生物力学要求，座椅与压垫的位置设计可固定训练者下肢，避免训练时身体借力，保证背部肌群的孤立训练效果，整体建模精度满足生产参考、产品展示的使用需求，各部件的干涉检查全部通过，活动部件的运动行程无卡顿、无结构冲突。
