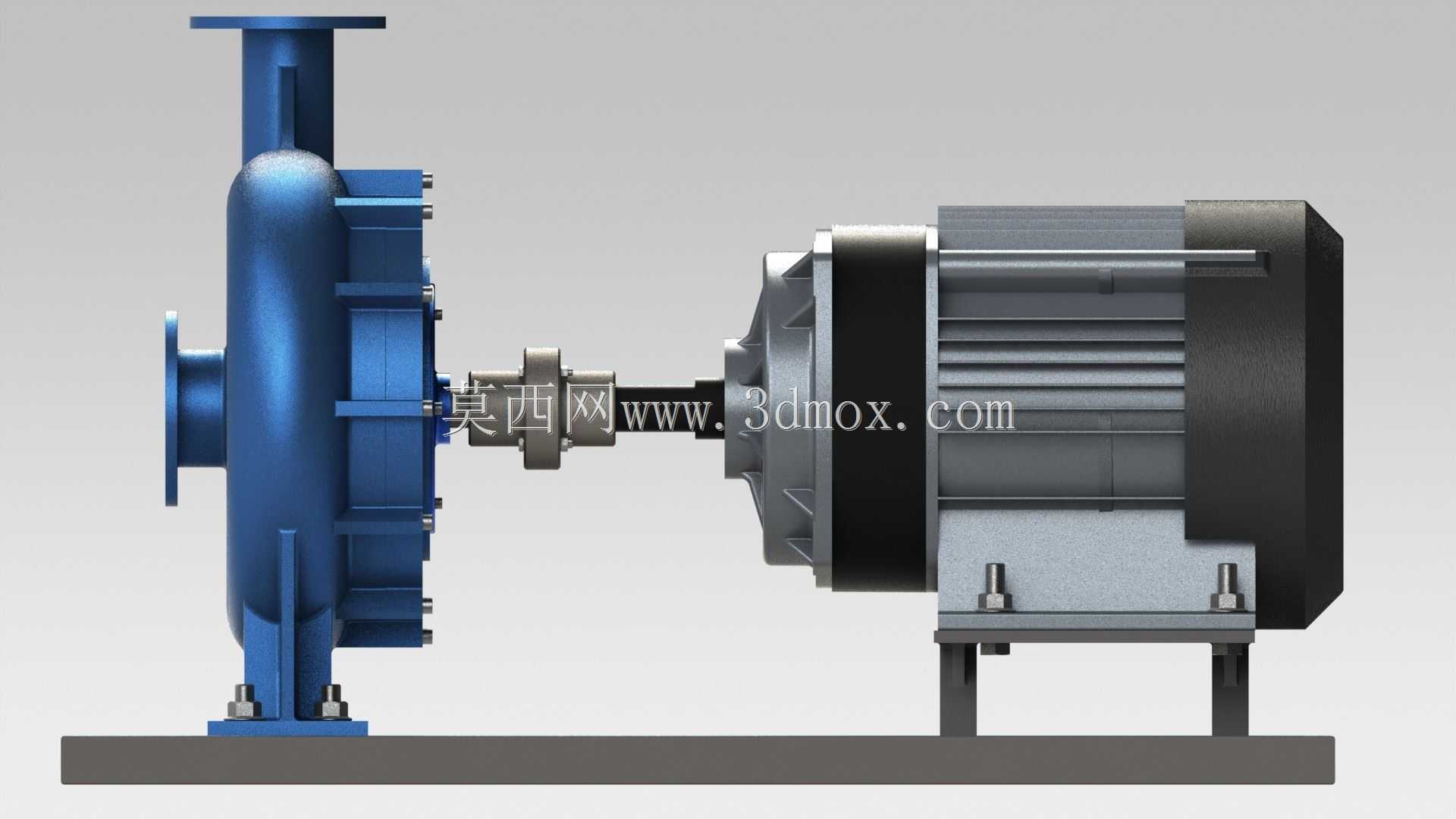

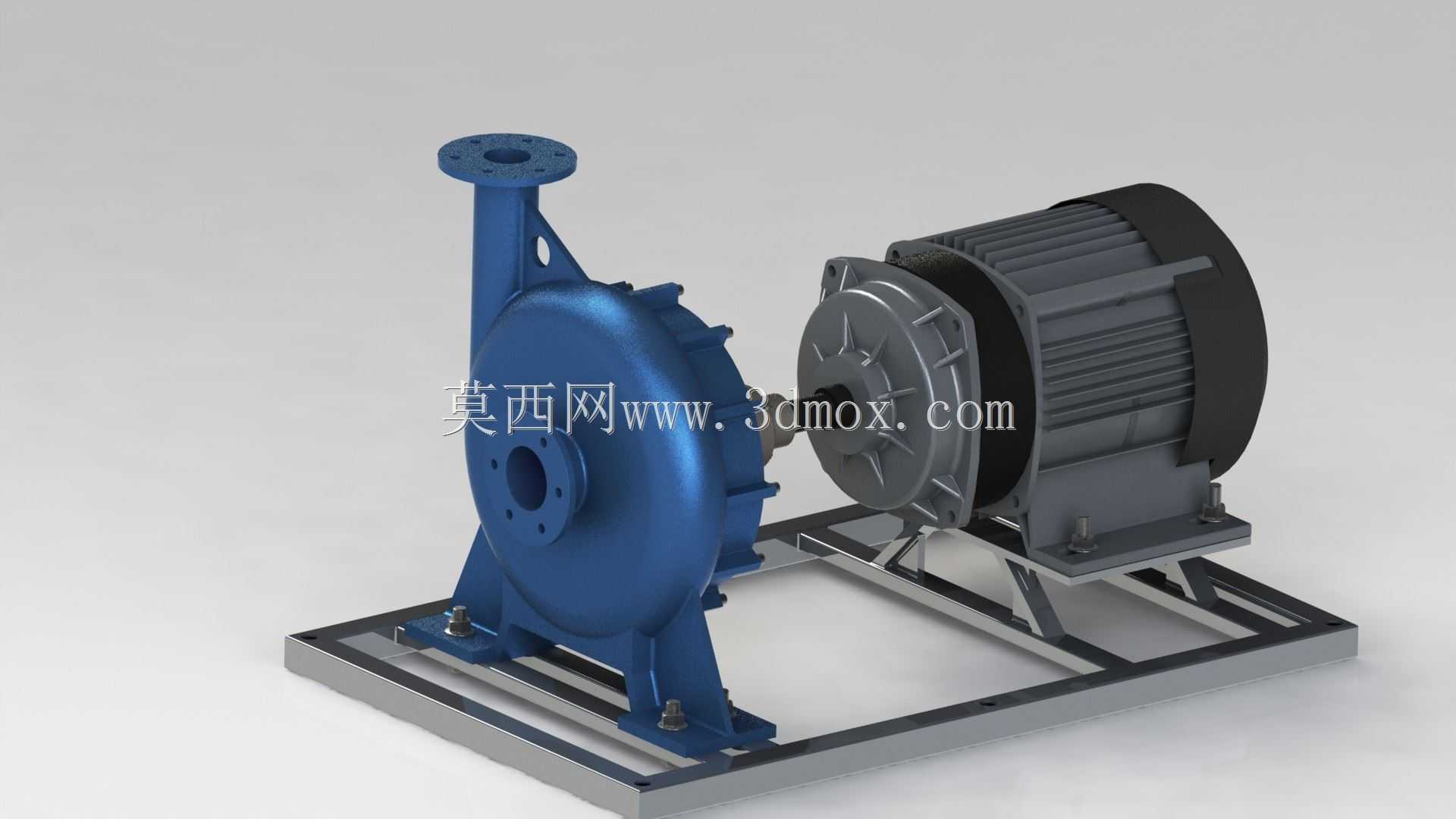

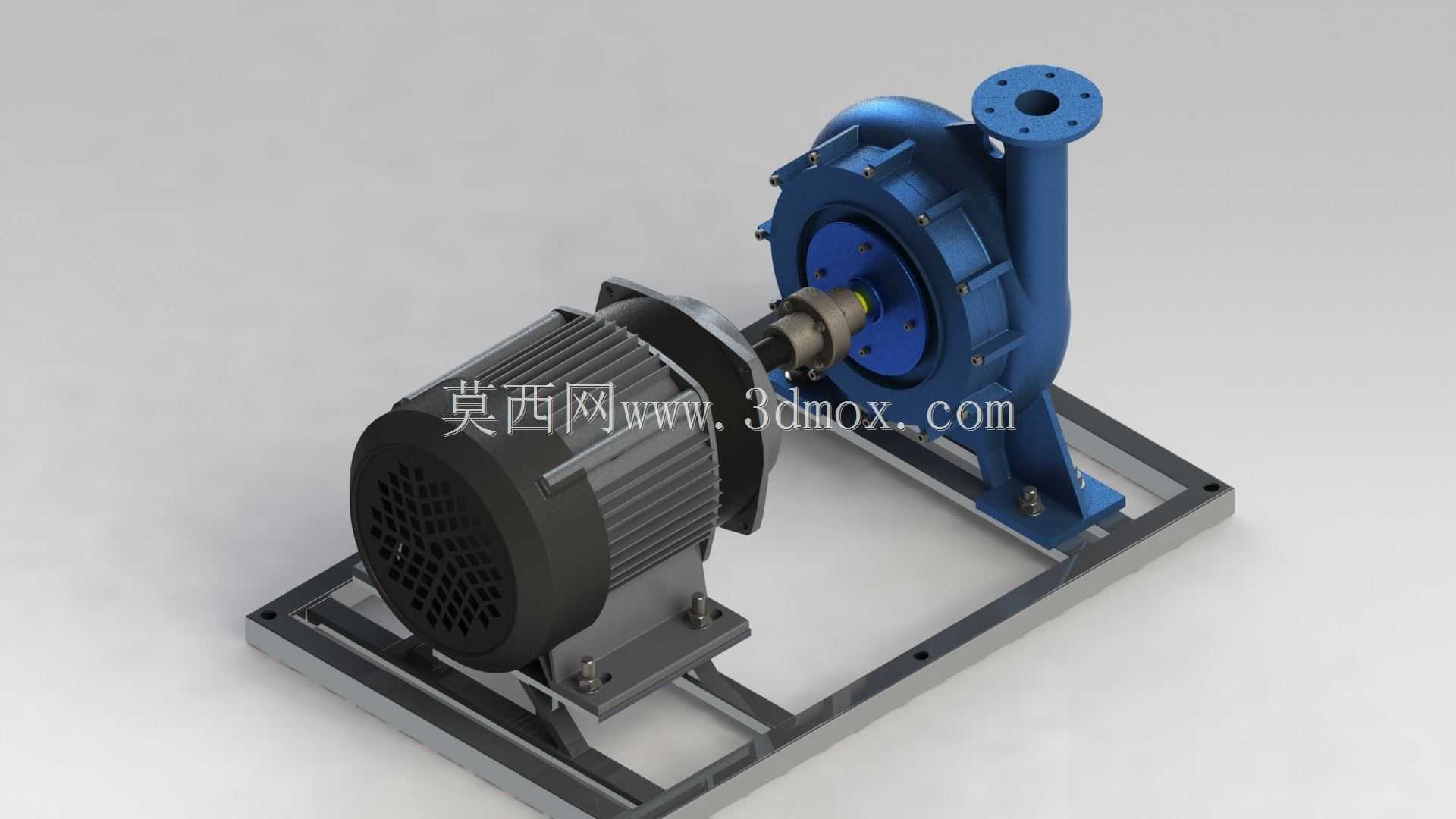

离心泵与电动机直联式流体输送机组结构

　　该直联式离心泵与电动机组合结构，是工业流体输送场景中应用极广的动力输送单元，常见于市政供水增压、工业循环水系统、化工介质输送、暖通空调水循环、农田排灌等作业场景，核心作用是为管路内的流体提供稳定的压能与动能，克服管路沿程阻力、高程差以及末端设备的压力需求，实现流体从低位到高位、低压端到高压端的定向输送。从结构设计逻辑来看，该机组采用泵体与电动机直联共架的布局形式，省去了传统联轴器传动的冗余结构，在保证传动同轴度的前提下，大幅压缩了整机的轴向安装尺寸，同时减少了联轴器传动环节的能量损耗，提升了整体传动效率。泵体部分采用单级悬臂式离心泵结构，蜗壳流道做了顺滑过渡设计，能够减少流体在泵腔内部的湍流损失，

　　叶轮采用闭式结构适配洁净清水或低粘度无颗粒介质的输送，泵体进出口均采用法兰连接形式，可直接与对应通径的工业管路对接，进出口法兰的螺栓孔位、密封面尺寸均符合通用管路连接标准，现场安装时无需额外制作过渡连接件。电动机采用标准卧式安装结构，机座端盖与泵体连接位做了精准的止口定位设计，保证电机输出轴与泵轴的同轴度控制在允许公差范围内，避免运行过程中出现偏磨、振动超标的问题。整机共用一套型钢焊接底架，底架上预留了泵体与电机的安装定位孔位，同时在底架的支腿位置预留了地脚螺栓安装孔，可直接将整机固定在混凝土基础或者钢制安装平台上，底架的型钢选型经过刚度校核，能够承受泵组运行过程中的动载荷，避免底架变形引发的轴系不对中问题。从安装边界来看，

　　整机的轴向尺寸由泵体进口端到电机风扇罩尾端确定，径向尺寸以底架宽度、泵体出口法兰的外伸尺寸为最大边界，安装时需要在电机风扇罩侧预留不小于电机机座长度的检修空间，方便后续进行电机轴承维护、风扇更换等作业，在泵体进出口侧需要预留管路拆装的操作空间，便于法兰螺栓的紧固、密封垫片的更换。在功能特性上，该直联泵组启动前仅需完成泵腔排气、轴承润滑检查、电机转向核对即可投入运行，运行过程中需要监测泵体出口压力、电机运行电流、机组振动值以及轴承部位温度，确保工况处于设计区间内。设计过程中，泵体的支撑脚做了加强筋结构设计，能够承受管路传递的部分载荷，避免管路重量直接作用在泵壳上导致壳体变形，电机与泵体的连接支架采用一体化铸造结构，

　　相比分体式连接支架拥有更好的刚度，能够降低运行过程中的振动传递。泵轴的密封位置预留了标准机械密封的安装腔室，可根据输送介质的温度、腐蚀性特性适配不同材质的机械密封组件，无需对泵体结构做额外修改。底架的安装平面经过铣削加工，保证泵体与电机安装位的平面度公差，避免安装时出现强行对中导致的轴系附加应力。在实际选型应用中，该结构形式的泵组适合安装空间紧凑、对传动效率要求较高的场景，相比带联轴器的分体式泵组，其安装找正工作量更小，日常维护点更少，同时因为没有外露的传动部件，运行安全性更高，无需额外加装传动部位的安全防护罩。需要注意的是，该直联结构的泵组在输送高温介质时，需要核算泵体与电机的热膨胀量差异，在连接位置预留合适的热补偿间隙，避免热态运行时轴系出现顶死的问题。另外泵体的排气螺塞设置在蜗壳的最高位置，停机状态下打开排气螺塞即可完成泵腔的排气操作，灌泵时无需拆卸管路部件，现场操作便捷。电机的接线盒位置可根据安装现场的布线方向调整角度，适配不同方向的进线需求，底架上还预留了接地螺栓的安装位，可直接连接车间接地网，满足电气安全规范要求。
