可编程四活塞管道传输系统结构设计

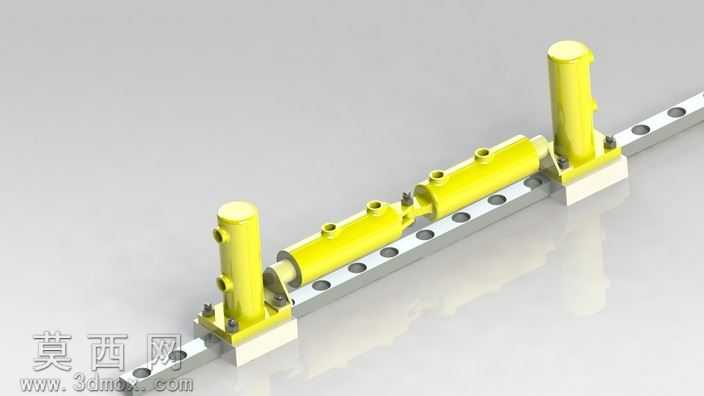

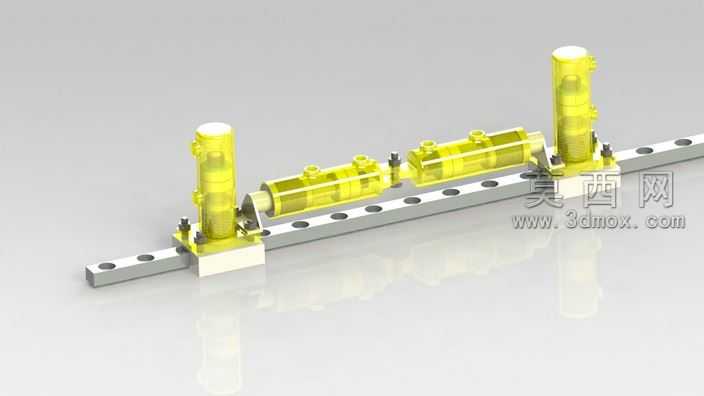

本作品为可编程控制的四活塞管道传输系统三维建模成果，整体采用SolidWorks完成全参数化建模与装配校验，建模过程中严格遵循机械设计公差规范，对各部件的配合间隙、运动行程做了精准的参数约束，确保后续仿真与实物加工的可行性。模型主体包含两组对称布置的活塞驱动单元、长条形安装导轨、集成式流体管道腔体三大核心模块，渲染阶段采用亮黄色哑光漆面材质覆盖活塞缸体与驱动柱部分，金属银灰色磨砂材质赋予安装导轨，搭配浅灰白色工程塑料材质表现端部固定基座，通过三点布光方案突出部件的轮廓层次与材质质感，缸体表面的进出油接口、安装螺栓孔、导轨定位孔等细节均做了精细化建模还原，未做简化省略。设计思路围绕可编程自动化传输需求展开，采用四活塞协同动作的结构方案，通过可编程控制器输出指令控制四个活塞的伸缩时序，实现管道内介质的定向连续传输，相比传统单活塞传输结构，该设计可大幅降低传输脉动，提升介质输送的稳定性与流量控制精度；导轨采用等间距安装孔设计，可灵活调整两组活塞单元的安装间距，适配不同长度规格的管道腔体，拓展设备的适用场景。建模过程中对活塞与缸体的配合面做了间隙补偿设置，预留了密封件的安装空间，端部固定基座与导轨的连接采用螺栓紧固的标准结构，所有标准件均调用国标件模型库完成装配，整体结构紧凑，运动逻辑清晰，可直接用于自动化流体输送设备的方案验证、教学演示以及后续的工程化出图加工，模型装配完成后已通过干涉检查，所有运动部件无硬干涉，可直接添加运动仿真插件模拟活塞的往复动作与介质传输过程。
