单齿啮合90度传动伞齿轮减速器结构

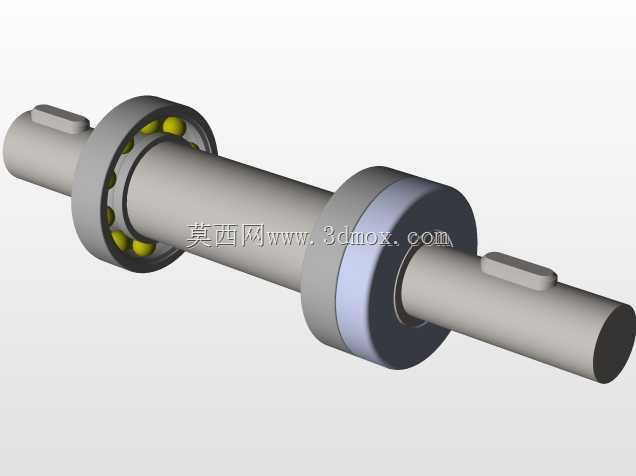

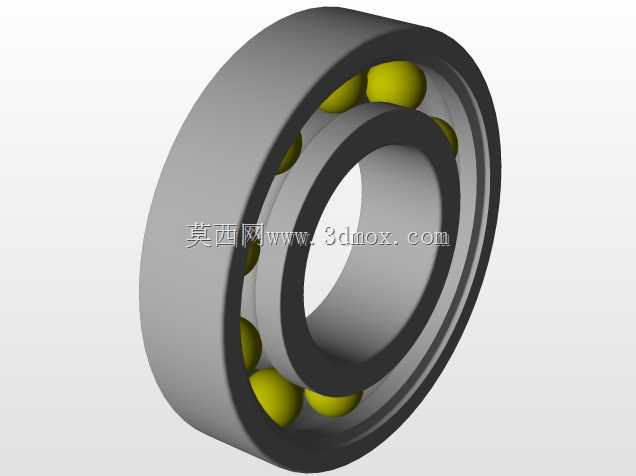

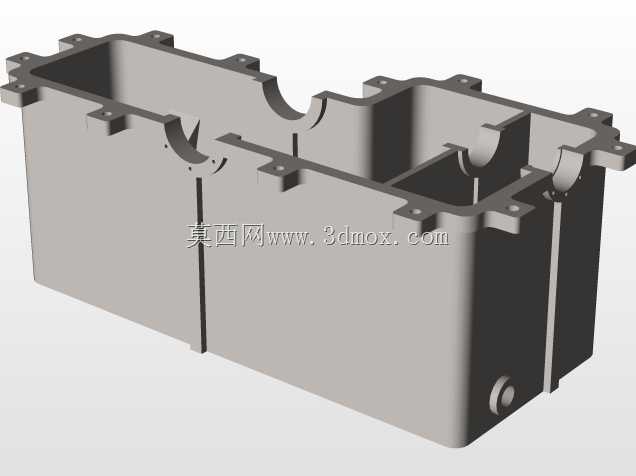

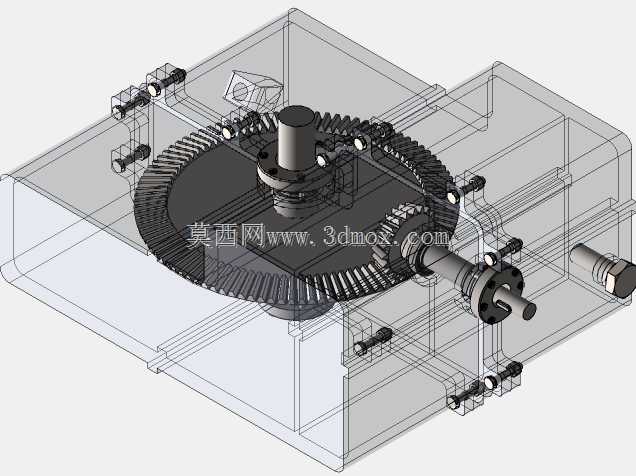

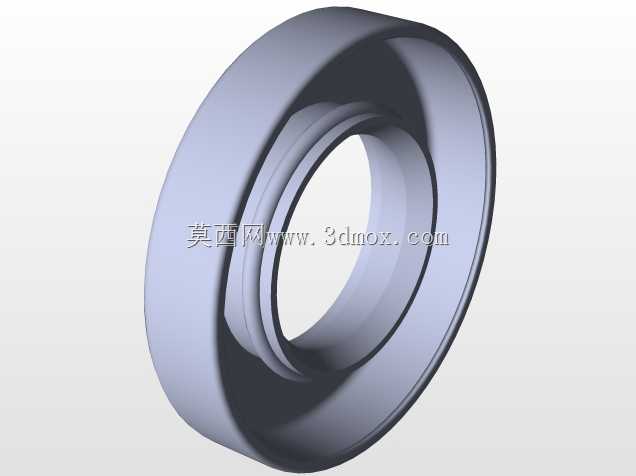

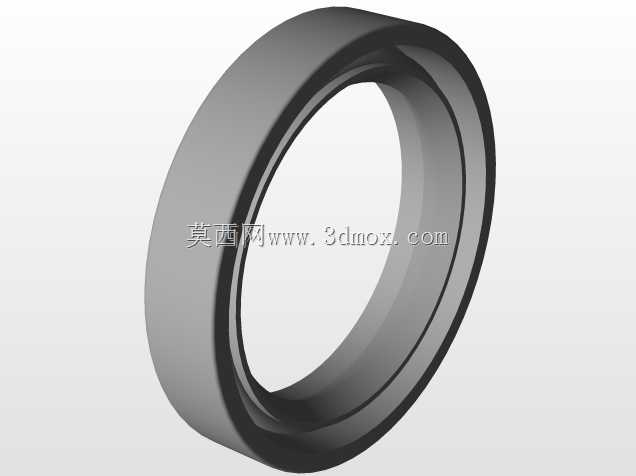

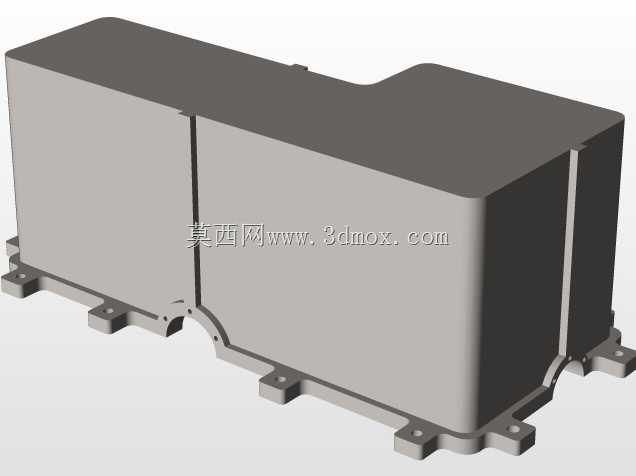

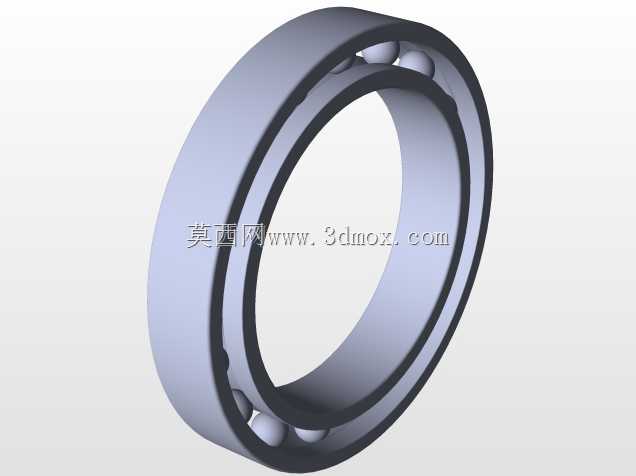

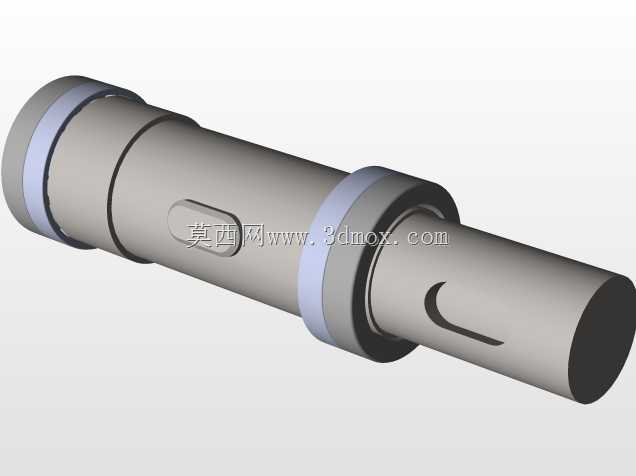

这款伞齿轮减速器主要应用于需要实现动力垂直转向传输的工业传动场景，常见于轻工生产线输送机构、小型自动化加工设备动力端、农用机具传动单元以及中小型专用设备的动力匹配环节，能够在紧凑的安装空间内完成高扭矩的转向传递，适配输入输出轴呈90度交错布局的动力排布需求，解决平行轴传动无法覆盖的空间转向传动痛点。设备核心用途是在两交错轴之间传递旋转动力，通过伞齿轮的啮合传动实现固定减速比的扭矩放大，将原动机端的高转速低扭矩输出转换为工作端需要的低转速高扭矩动力，匹配工作执行部件的负载运行需求，同时通过密封箱体结构为内部传动部件提供稳定的润滑与防护，隔绝外界粉尘、碎屑对传动啮合面的磨损，延长传动组件的使用寿命。产品功能特性上，采用单组伞齿轮啮合的单级减速结构，传动路径短、机械传动效率高，齿轮啮合间隙经过设计调校，传动回程误差小，运行过程中传动噪音低、振动幅度小；箱体采用剖分式结构设计，便于内部齿轮、轴承组件的装配与后期维护检修，输入输出轴端均配置适配的密封轴承组件，既可以支撑转轴稳定旋转，也能防止箱体内部润滑油泄漏，同时阻挡外界杂质进入箱体内部。设计思路上，整体围绕紧凑化安装需求展开，将大直径伞齿盘与垂直布置的输入轴直接啮合，水平方向布置输出轴，将传动组件全部集成在方形箱体内，最大化压缩设备整体占用空间；齿轮参数经过匹配计算，保证啮合重合度处于合理区间，避免单齿啮合受力过大导致的齿面磨损或断齿风险，轴承选型匹配轴系的径向与轴向受力需求，抵消伞齿轮啮合过程中产生的轴向分力，保证轴系运行的稳定性。外形尺寸与安装边界方面，整体为方正的箱体结构，输入轴从箱体顶面垂直伸出，输出轴从箱体侧面水平伸出，安装固定孔位布置在箱体底部的安装法兰边上，可直接通过螺栓固定在设备的安装基座上，输入输出轴的轴伸长度、轴径以及键槽尺寸均匹配常规通用传动件的连接标准，无需额外定制转接件即可完成与原动机、工作负载的对接安装，箱体侧面预留有油位观察与注油、排油接口，方便日常维护时的润滑油更换与油位检查，整体安装边界规整，不会与周边设备部件产生安装干涉，适配各类紧凑布局的设备安装空间。
