内燃机用多拐曲轴结构三维设计

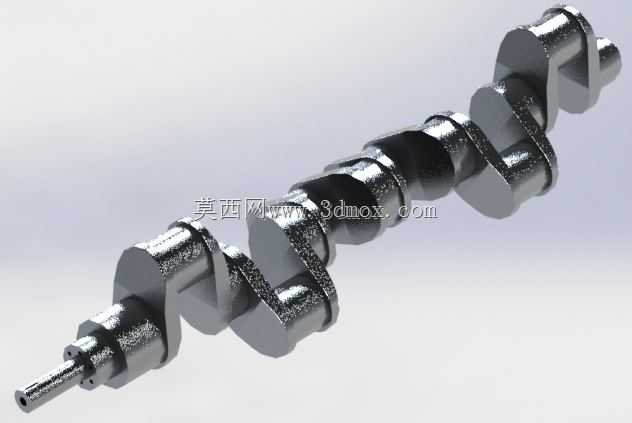

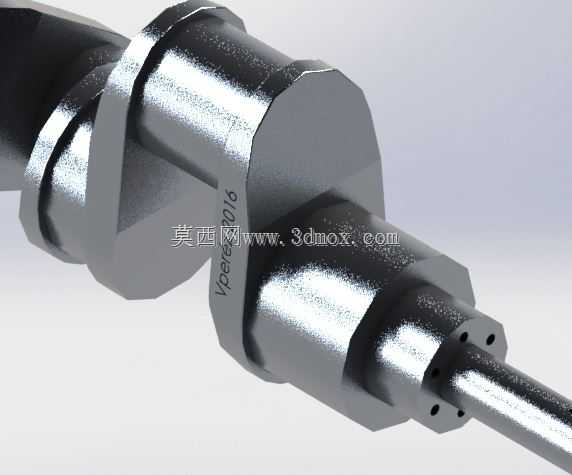

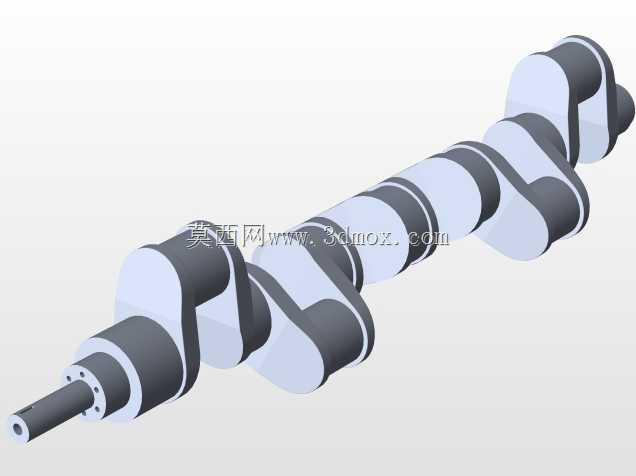

曲轴作为内燃机动力输出的核心传动部件，是将活塞往复直线运动转化为旋转扭矩的关键载体，广泛应用于车用动力、工程机械动力、发电机组、船舶辅机等各类内燃动力场景中，是整套动力系统中承受交变载荷最复杂、加工精度要求最高的零部件之一。这款多拐曲轴的设计完全匹配直列多缸内燃机的工作时序要求，整体采用整体式锻造结构布局，从前端动力输出端到后端飞轮连接端依次排布主轴颈、连杆轴颈、平衡块、曲柄臂结构，各曲拐的夹角严格按照气缸点火间隔角做均匀排布，能够保证内燃机运转过程中各缸做功顺序连贯，输出扭矩波动控制在合理区间，避免动力输出出现明显顿挫。在功能特性设计上，这款曲轴充分考虑了交变载荷下的结构强度需求，主轴颈与连杆轴颈的衔接处采用大圆角过渡设计，有效降低应力集中系数，避免长期高负荷运转下出现轴颈断裂的失效风险；各轴颈表面设计有高精度的磨削加工余量预留，能够满足后续精加工后的表面粗糙度要求，保证轴瓦配合面的油膜形成稳定性，减少运转过程中的摩擦损耗。平衡块的布局与曲拐的偏心质量做完全对应匹配，能够在曲轴高速旋转时抵消活塞连杆组往复运动产生的一阶、二阶惯性力，大幅降低内燃机运转时的整机振动水平，提升动力系统的运行平顺性，延长整机各连接部件的使用寿命。在安装边界设计上，曲轴的前端轴段预留有正时齿轮、皮带轮、启动爪的安装定位结构，轴颈上设计有对应的键槽与锁紧螺纹结构，能够保证前端附件的安装同轴度，避免附件运转出现偏摆；后端法兰结构严格匹配飞轮的安装定位孔位，法兰端面的跳动公差设计符合内燃机装配的精度要求，保证飞轮运转的动平衡精度。曲轴内部设计有贯通式润滑油道，从主轴颈油道入口连通至各连杆轴颈表面，能够在压力润滑系统工作时将润滑油持续输送到连杆轴瓦与轴颈的配合面，形成稳定的压力油膜，避免高负荷下出现干摩擦烧瓦的故障。整体结构的轴向尺寸与径向回转半径完全适配对应排量内燃机的缸体内部安装空间，主轴颈的直径与缸体主轴承座的安装孔径做匹配设计，能够保证装配后曲轴的径向支撑刚度，减少高速运转时的轴颈挠曲变形，让整套曲柄连杆机构的运行稳定性达到设计要求。
