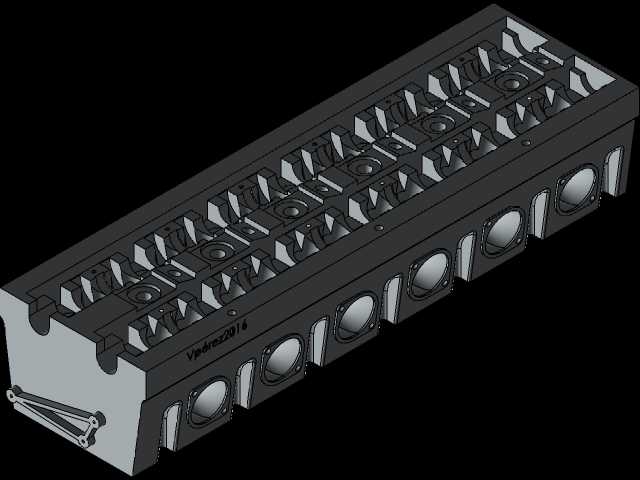

V12发动机缸体高精度三维结构设计

　　这款V型12缸动力核心部件的三维结构，在大排量高性能动力单元的开发场景中有着极强的参考价值，常见于豪华乘用车辆、高端赛事动力改装、大马力特种作业装备的动力匹配环节，作为内燃机的核心承载基体，它需要整合曲柄连杆机构、配气机构、冷却润滑回路、进排气通路等多个子系统的安装定位，所有结构的设计精度直接决定整台动力单元的运行稳定性与输出效率。从结构设计逻辑来看，该缸体采用60度夹角的V型布局，两侧各排布6个气缸安装位，这种布局能在保证12个气缸总排量的前提下，大幅缩短整机的轴向长度，降低动力单元的整体重心，同时平衡V型夹角带来的一阶、二阶振动，减少运行过程中的整机抖动，相比直列布局的同排量缸体，横向空间占用更紧凑，

　　适配更多对动力舱尺寸有严格限制的装备平台。缸体主体采用一体化铸造成型的基体设计，侧壁预留了完整的冷却水道空腔，运行时冷却液可在空腔内循环带走燃烧室产生的多余热量，避免缸体局部过热导致的结构变形；主轴承座采用跨接式强化结构，每个轴承位都设计了加强筋连接到缸体侧壁，能够承受高转速下曲柄连杆机构传递的交变冲击载荷，防止主轴承座开裂变形。进排气侧的安装面做了高精度的平面度设计预留，可直接匹配对应的进排气歧管、凸轮轴轴盖等部件，所有螺栓孔的位置度都严格按照装配公差要求排布，避免装配时出现干涉问题；缸体下部的油底壳安装面设计了密封槽结构，可适配密封胶或密封垫实现润滑油腔的密封，防止运行过程中出现机油渗漏。从安装边界来看，

　　该缸体的侧面预留了发动机悬置的安装凸台，凸台位置经过重心匹配计算，可通过悬置软垫将整机固定在装备的动力舱副车架上，安装孔位的间距、凸台的承载厚度都经过受力校核，能够承受整机运行时的扭矩输出与路面传递的振动冲击；缸体前端预留了正时机构、水泵、机油泵等附件的安装定位面，后端则预留了飞轮壳与传动系统连接的法兰结构，所有接口的尺寸都遵循通用大排量V12动力单元的匹配规范，可直接对接配套的外围附件，无需额外做结构修改。在细节设计上，缸体表面的每个工艺孔都做了倒角处理，避免装配时划伤密封件或操作人员，润滑油道的走向采用大圆弧过渡设计，减少机油流动的阻力，保证高转速下各润滑点的机油供给压力；气缸壁的厚度经过热变形仿真校核，在高温高压工况下的变形量控制在允许公差范围内，保证活塞运行时的密封性能，减少窜气、烧机油等问题的出现概率。
