带销轴定位的L型安装支座结构设计

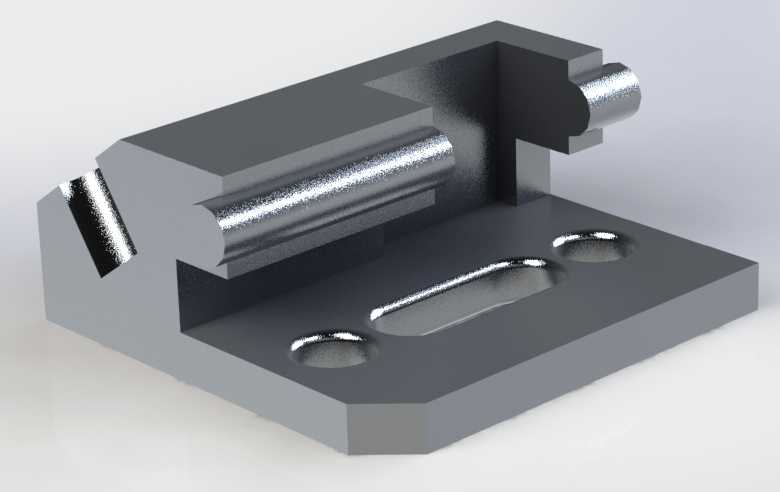

　　这款L型结构的安装支座，在轻工自动化生产线、小型工装夹具台架、检测设备机架的辅件配套中十分常见，主要承担相邻功能组件的承载、定位与连接作用，区别于普通平板式安装座，它自带两个同轴度要求较高的圆柱销轴结构，可直接与配套构件的销孔完成插接定位，省去额外加装定位销的装配工序，能有效降低现场装配的累计误差。从结构设计逻辑来看，支座整体采用直角弯折的一体式构型，竖直立板与水平底板通过大圆角过渡衔接，避免直角处的应力集中问题，在承受周期性交变载荷的工况下，能减少应力开裂的风险。水平底板上设置了两个圆形沉头安装孔与一个长条形腰型孔，圆形沉孔用于穿装固定螺栓，可将支座整体锁紧在设备机架的安装基准面上，腰型孔则预留了一定的位置调整余量，

　　当机架安装面的孔位存在小幅加工偏差时，无需重新扩孔即可完成支座的对位安装，适配现场装配的容错需求。两个销轴结构分别布置在竖直立板的上下两个凸台位置，销轴外圆面做了高光洁度处理，与配套转动件或插接件配合时，能减少相对运动的摩擦阻力，销轴根部与立板衔接处做了退刀槽设计，既方便机加工时的刀具退刀，也能保证配合件安装时能完全贴合定位端面，不会出现装配间隙。从安装边界来看，底板的外轮廓做了切角处理，可避免安装时与相邻构件的棱边发生干涉，竖直立板的背部为平整平面，可作为加工时的定位基准面，保证销轴加工时的同轴度与垂直度公差。这类支座在实际选型应用时，需要重点核对销轴的外径尺寸与配合件的内孔公差带，

　　同时确认底板安装孔的中心距是否匹配机架的预装孔位，腰型孔的长度方向要与安装调整的方向保持一致，才能发挥其可调定位的作用。在受力层面，竖直立板的厚度经过针对性加强，当销轴端承受垂直于立板方向的径向载荷时，立板不会出现明显的挠曲变形，能长期保持定位精度，适合在中低载荷的辅助定位工位长期使用，无需频繁更换维护。
