带摇臂法兰式流体控制构件结构设计

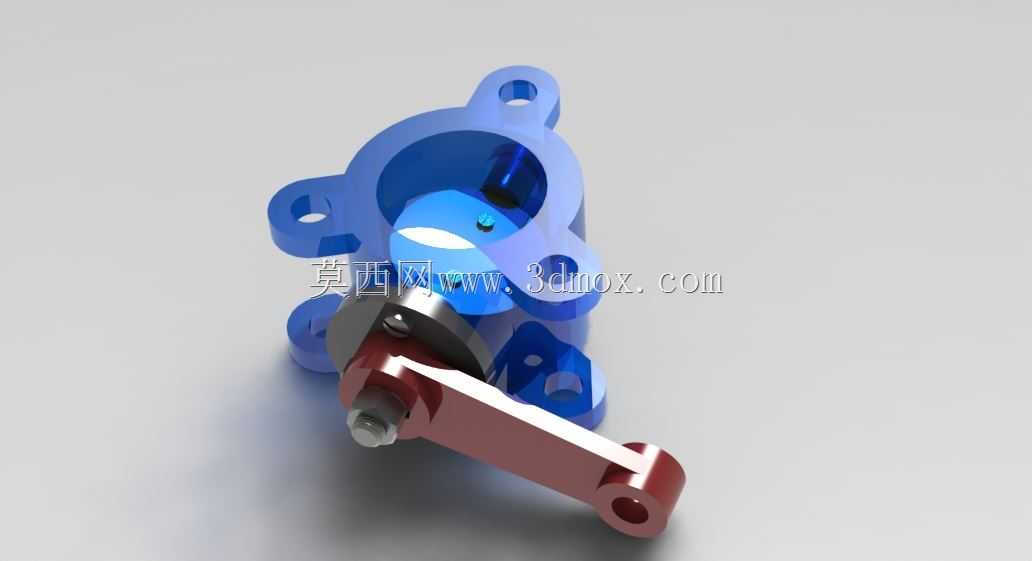

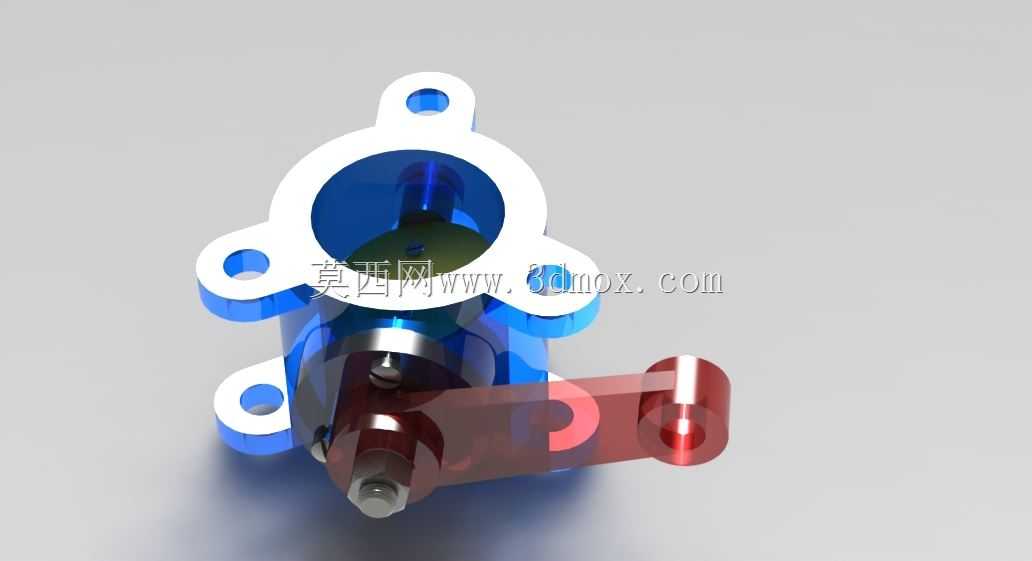

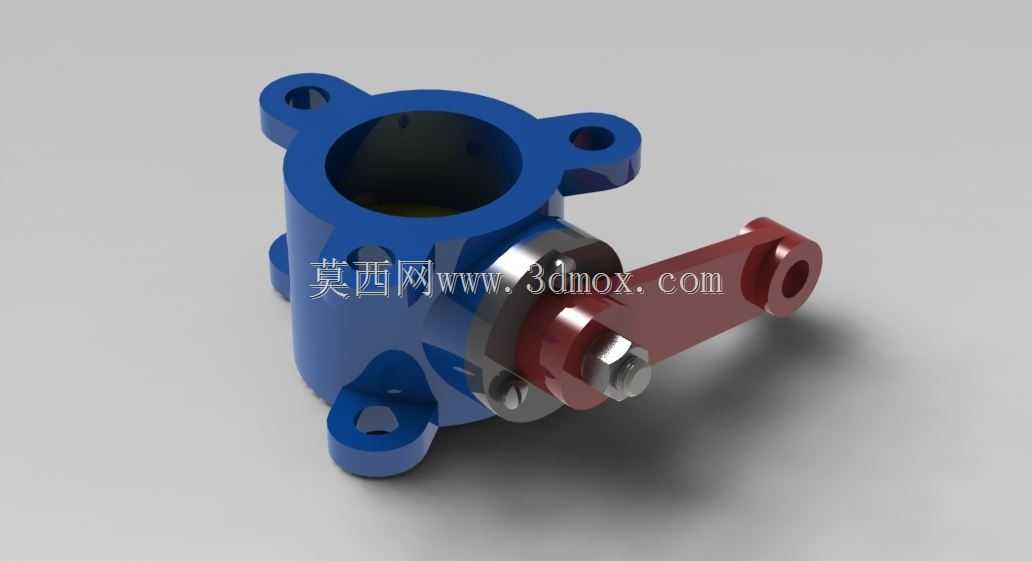

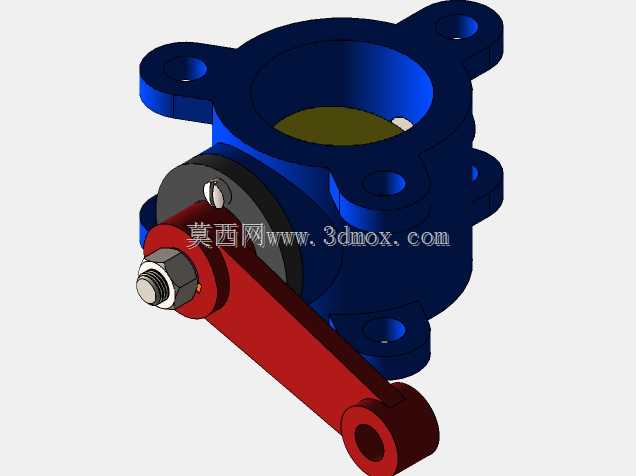

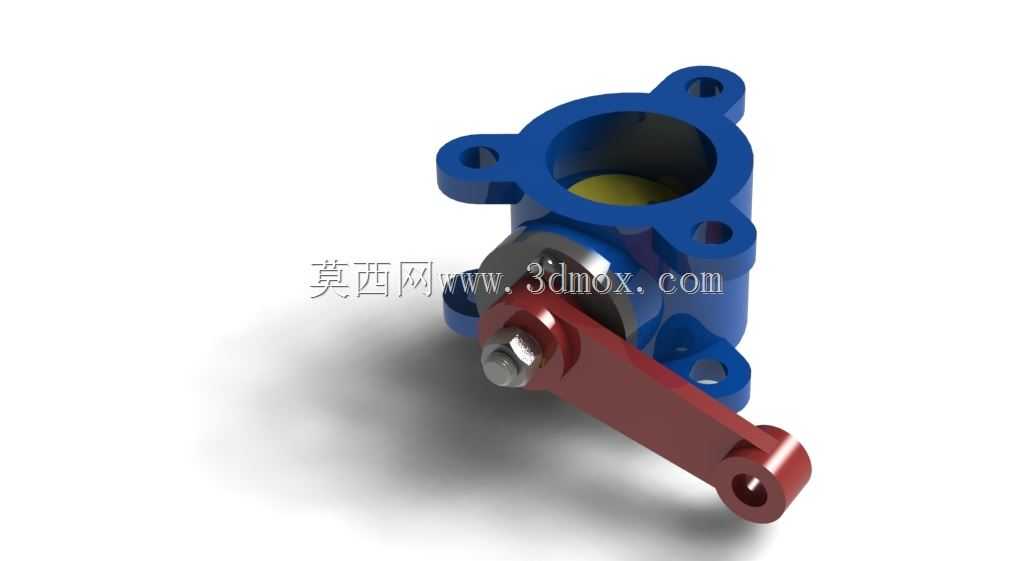

该构件主要应用于中小口径低压流体输送管路的通断控制场景，常见于小型给排水系统、低压气动回路、实验台流体管路等工况，作为管路系统的末端控制执行部件，可通过手动扳动摇臂实现内部流道的开启与闭合，控制管路内流体的通断状态，相比常规手柄式阀门，其摇臂结构的力臂更长，操作时所需施加的外力更小，适合安装位置局促、操作空间有限的管路布局场景。从功能特性来看，主体采用法兰式连接结构，上端法兰设置三个均布的安装孔，可直接与对应规格的管路法兰通过螺栓紧固连接，密封面贴合后可保证低压工况下的连接密封性，避免流体渗漏；下部的摇臂通过销轴与主体内部的启闭件相连，摇臂端部设置连接孔，既可以直接手动操作，也可根据实际使用需求外接连杆机构，实现远程控制或者与其他设备联动触发。设计过程中优先考虑了安装适配性与操作可靠性，主体腔体采用等径流道设计，减少流体通过时的局部阻力，降低管路压损；摇臂与主体的连接位置设置了耐磨衬套结构，减少反复操作带来的磨损，延长构件的使用寿命；安装孔的位置度公差控制在0.1mm以内，保证与标准法兰对接时无需额外修配即可顺利装配。外形尺寸方面，主体法兰外径适配DN25规格的通用法兰安装尺寸，整体高度不含摇臂时为62mm，摇臂处于水平闭合位置时，整体横向最大尺寸为118mm，安装时需要预留至少130mm的横向操作空间，摇臂的转动行程为90度，对应内部流道从全闭到全开的状态切换，安装时需注意摇臂的转动范围内无其他管路或者结构件干涉，避免影响正常操作。构件的主体壁厚根据1.0MPa的公称压力进行核算，最小壁厚为3.5mm，可满足常规低压流体输送的强度要求，摇臂采用变截面设计，与销轴连接的位置厚度最大，向端部逐渐减薄，在保证结构强度的前提下尽可能降低整体重量，减少操作时的惯性力，避免启闭过程中出现冲击。
