多片式湿式摩擦离合器传动结构

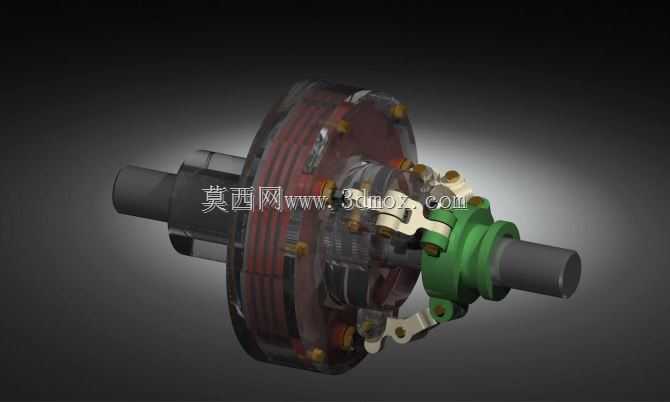

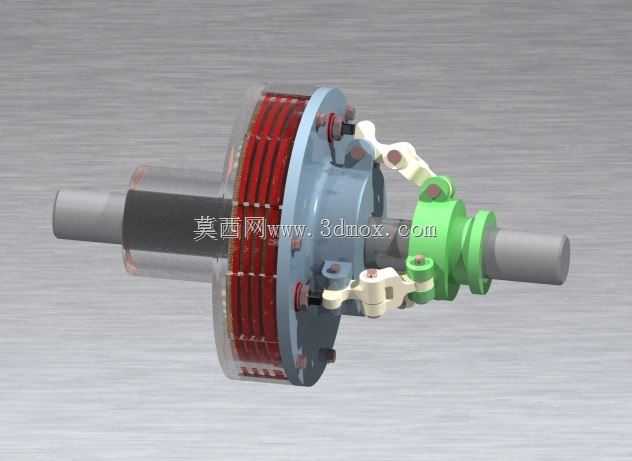

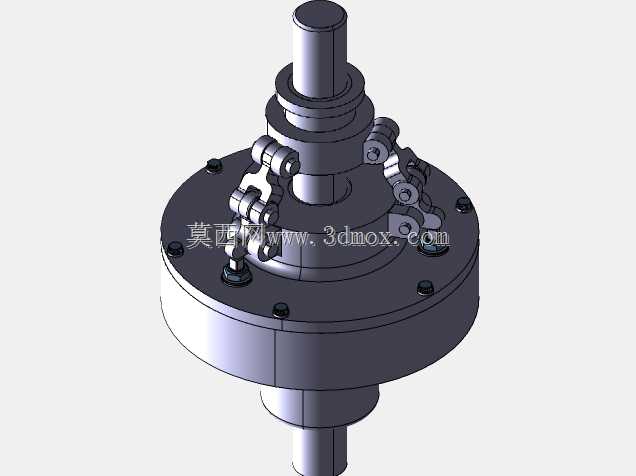

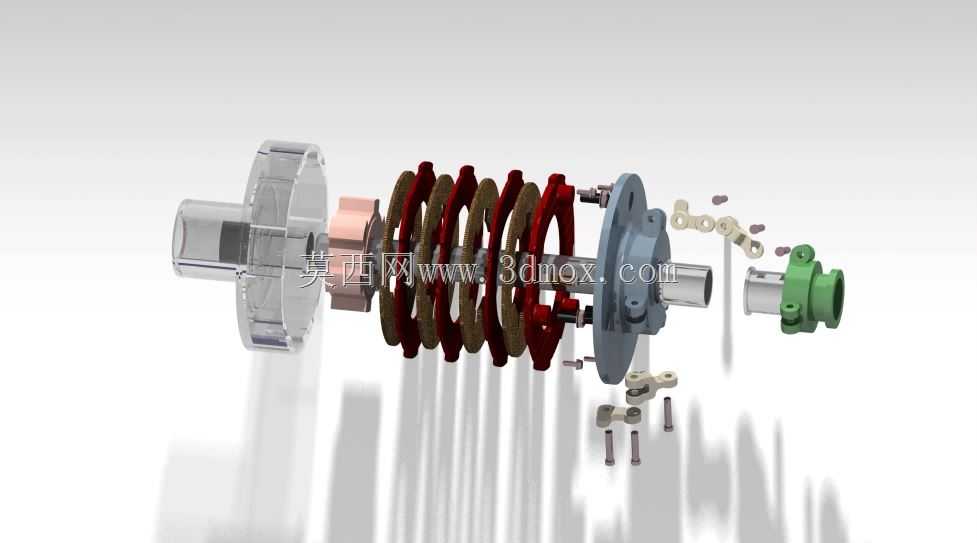

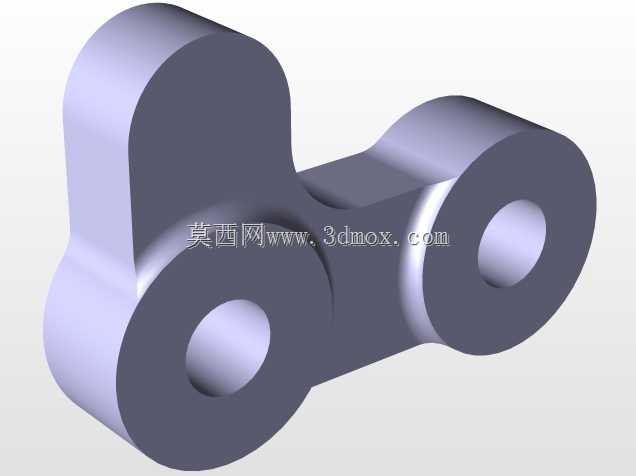

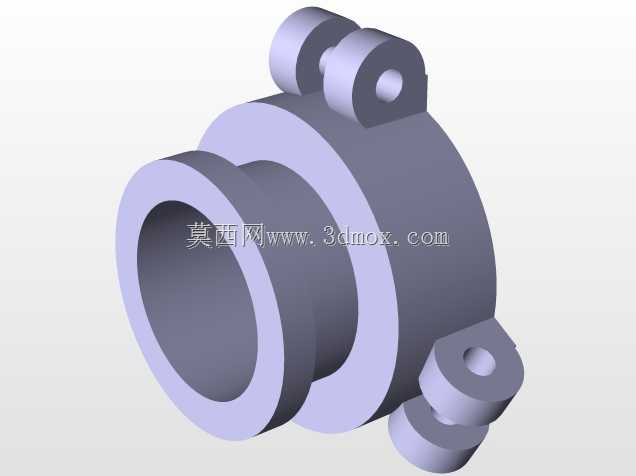

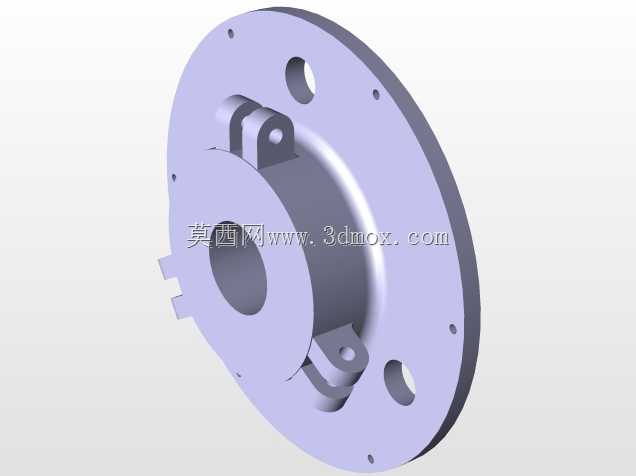

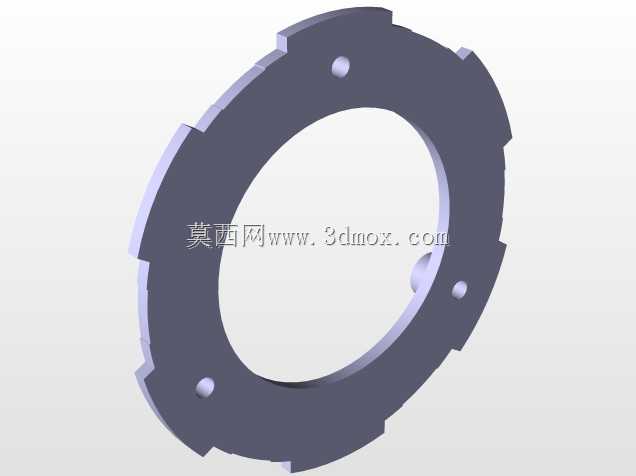

这款多片式离合器主要应用在需要频繁切换动力通断、传递大扭矩的机械传动场景中，常见于工程机械传动系统、重型机床主轴传动、船舶辅机传动以及特种车辆的变速机构中，能够在主轴不停止转动的工况下，平稳完成主动端与从动端的动力接合与切断，避免传动系统承受刚性冲击，延长整套传动链路的零部件使用寿命。在实际设备运行过程中，多片式离合器依靠多组重叠布置的摩擦片间的摩擦力传递扭矩，相比单片式离合器，在同等径向尺寸下能够传递更大的扭矩，接合过程更加平顺柔和，不会出现单片离合器接合时的突兀顿挫，同时摩擦片磨损后的间隙可通过压紧机构自动补偿，长期运行的维护频次更低。从结构设计思路来看，这款离合器采用同轴轴装式布局，主动摩擦片与主动轴端的连接鼓配合，从动摩擦片与从动轴端的连接毂配合，外侧布置的杠杆式压紧机构能够通过轴向施力将多组摩擦片压紧，实现动力接合，当压紧力释放时，摩擦片间依靠预留间隙分离，彻底切断动力传递；压紧杠杆的支点位置经过力学优化，能够用较小的操纵力实现足够的摩擦片正压力，降低操纵机构的负载。在外形尺寸与安装边界上，这款离合器整体为同轴回转体结构，核心摩擦组件部分的径向尺寸适配常规中型传动系统的轴系安装空间，轴向长度紧凑，不会过度占用传动链路的轴向布置空间；两端的轴伸采用标准圆柱轴段设计，可通过平键分别与主动动力源、从动负载端连接，外侧的操纵机构安装座预留了标准连接点位，能够适配气动、液压以及机械杠杆式的操纵驱动部件，不需要额外设计复杂的转接结构即可完成整机装配。离合器的外露运动部件均做了轮廓圆滑处理，避免运行过程中剐蹭周边的管线与防护结构，摩擦组件外侧预留了散热间隙，能够在长时间滑摩接合过程中散出热量，避免摩擦片过热出现烧蚀失效，适配长时间连续作业的工业工况需求。
