法兰连接式手动截止阀三维结构设计

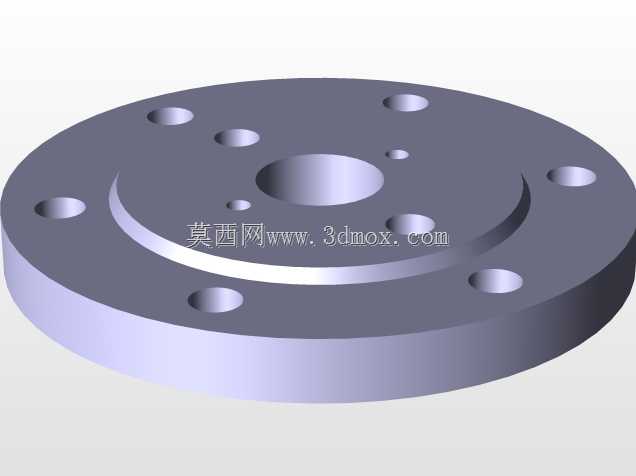

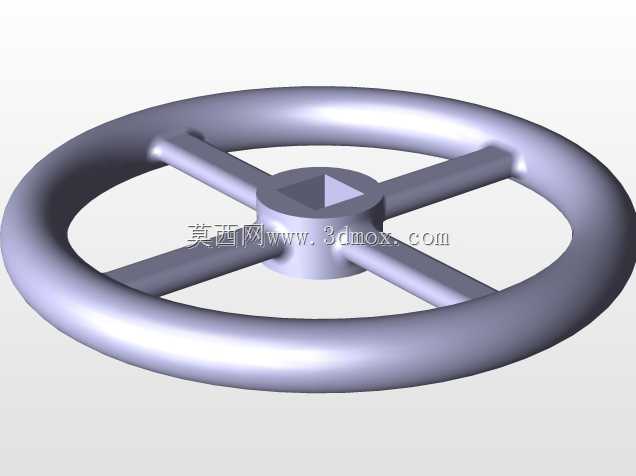

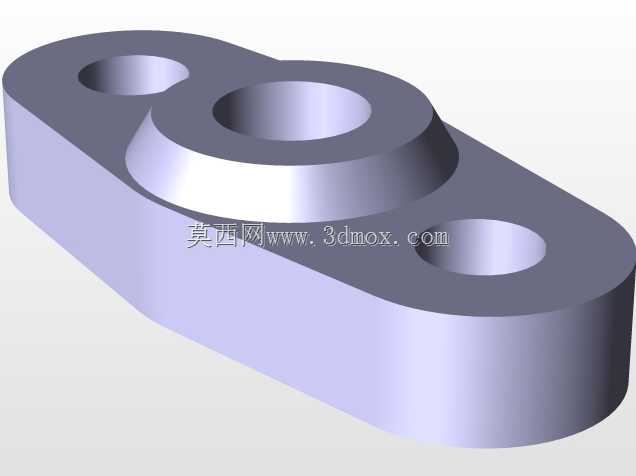

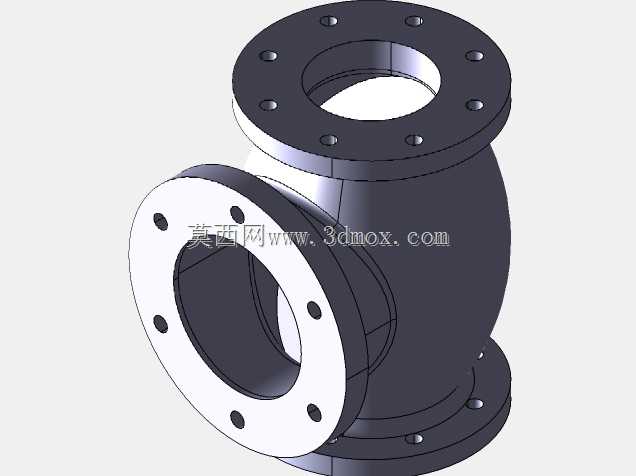

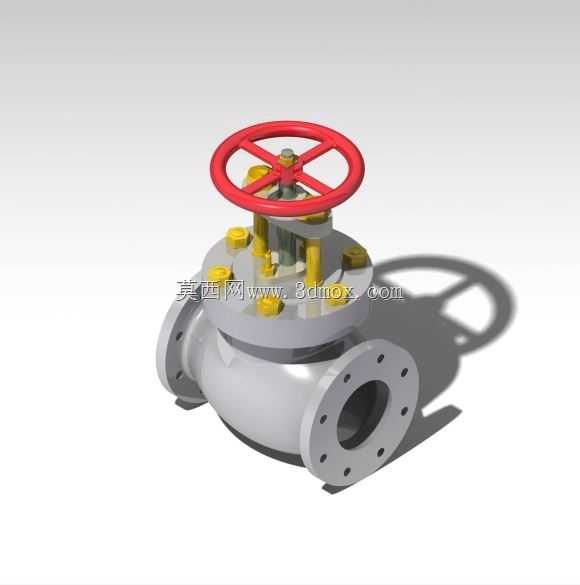

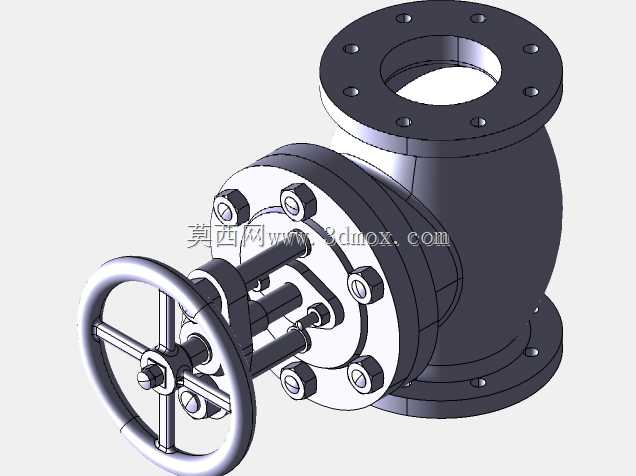

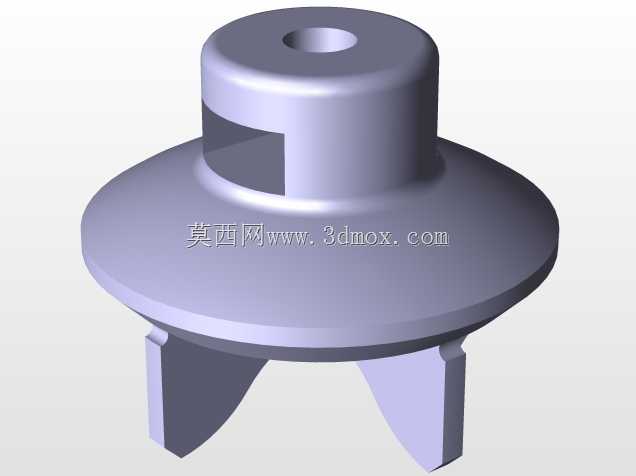

这款手动法兰截止阀是工业管路系统中应用极为广泛的截断类控制部件，主要承担管路介质通断调控的核心功能，可适配净水输送、蒸汽管网、油品传输、弱腐蚀性化工介质输送等多类工业场景，在市政供水、热力供暖、石油炼化、常规化工生产、民用建筑给排水等领域都有极高的使用占比，是保障管路系统运行安全、实现介质流向管控的基础部件。从实际使用功能来看，该截止阀依靠手轮驱动阀杆升降，带动阀瓣与阀体内部的密封座贴合或分离，以此实现管路的通断控制，相比同通径的闸阀，它的密封面磨损量更小，密封可靠性更强，同时具备一定的流量调节能力，在需要频繁启闭、对截断密封性要求较高的管段中适配性极佳，且阀瓣启闭行程较短，整体结构刚性充足，长期使用的维护成本更低。在产品设计思路上，这款模型严格遵循手动截止阀的成熟结构逻辑，整体采用下进上出的介质流向设计，有效降低介质流动对密封面的长期冲刷，延长密封副的使用寿命；顶部的红色轮辐式手轮符合工业操作的人机工程要求，轮辐间距适配戴劳保手套的操作场景，转动时施力方便，手轮与阀杆的连接部位设置了防松锁紧结构，避免长期操作后手轮出现松脱偏移；阀盖与阀体的连接部位均匀布置了紧固螺栓，搭配密封垫片实现中腔的静密封，杜绝介质外漏风险；阀体两侧的法兰连接结构严格匹配对应压力等级的法兰尺寸标准，法兰盘上的螺栓孔位置度经过精准校核，能够与同通径的工业法兰实现无偏差对接，安装时无需额外调整管段位置。从外形尺寸与安装边界来看，该截止阀的整体结构布局紧凑，阀体采用流线型的流道设计，在保证介质流通阻力处于合理区间的前提下，尽可能压缩了阀体的横向与纵向占用空间；手轮的最大旋转外径预留了足够的操作空间，安装时手轮周边无需额外预留过大的操作间隙，手轮的安装高度符合常规管路操作的站立操作高度区间，无需额外搭设操作平台即可完成启闭动作；两侧法兰的端面间距、螺栓孔中心圆直径、密封面凸台尺寸都严格对应公称通径的行业标准，安装时可直接与标准法兰配对，阀体底部的结构平整，在需要支撑固定的管段中可直接搭配支架安装，不会出现重心偏移的问题。模型完整还原了截止阀的所有细节结构，包括阀杆的梯形传动螺纹、填料函的密封压盖结构、阀体上的流向标识凸台、螺栓螺母的标准外形，能够直观呈现截止阀的装配关系与工作原理，可用于产品结构展示、管路布局模拟、安装教学演示等场景。
