阀组配套半圆弧连接固定连杆盖结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1082076
  • 阀组配套半圆弧连接固定连杆盖结构
  • 阀组配套半圆弧连接固定连杆盖结构
  • 阀组配套半圆弧连接固定连杆盖结构

在流体控制类阀组的装配体系里,这类半圆弧结构的连杆盖是承担连杆组件定位、密封与载荷传递的核心配套零件,日常多应用在工业管路阀块、仪表类控制阀的执行端连杆机构中,和配套的连杆下半座配合形成完整的回转副容纳腔,包裹住连杆轴颈部位,避免传动过程中连杆出现径向窜动,同时阻隔管路内的介质、外界粉尘水汽进入铰接摩擦面,延长传动副的磨损周期。

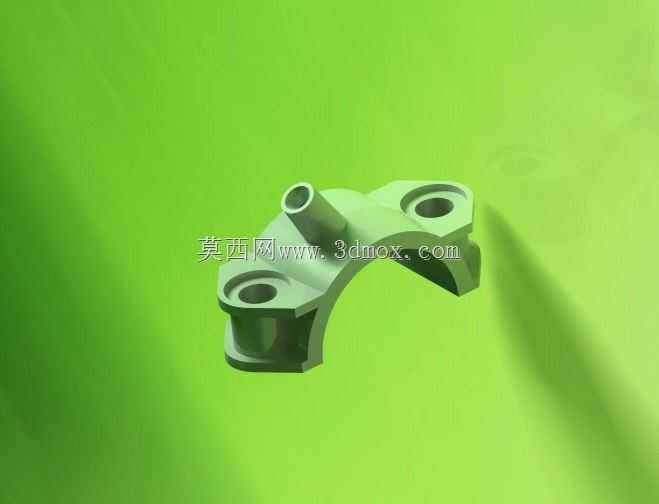

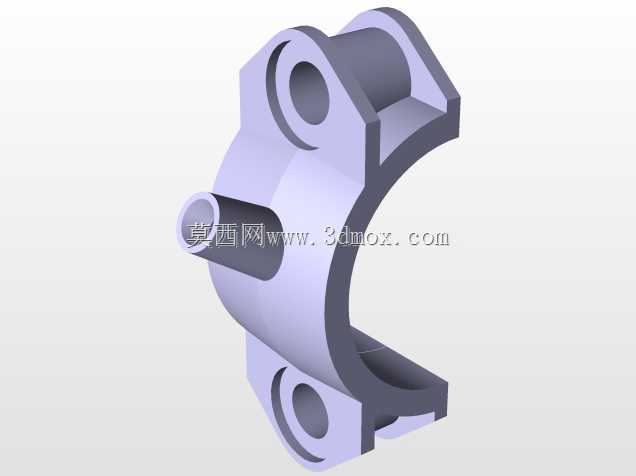

从实际装配的边界条件来看,该零件的主体为半环形包覆结构,弧形内曲面的加工精度直接决定了和轴瓦、连杆轴颈的配合间隙,设计时内圆弧的同轴度公差通常控制在0.02mm以内,表面粗糙度要求达到Ra1.6,保证装配后铰接转动时无卡滞、受力均匀。零件两端延伸出带安装孔的凸台结构,两个通孔的中心距需要和下半连杆座的孔位严格匹配,孔位公差控制在±0.015mm,装配时通过螺栓穿入通孔实现上下两部分的锁紧,锁紧后结合面的平面度要求不大于0.01mm,避免结合面出现缝隙导致密封失效或者应力集中。零件顶部的小凸台结构为定位销安装位或者润滑油注油通道,在高速往复运动的阀组执行机构里,这个通道可以定期注入润滑脂,降低铰接面的摩擦系数,减少运转过程中的异响与磨损。

设计这类零件时,首先要匹配对应连杆轴颈的直径尺寸,确定内圆弧的基本半径,再根据阀组的额定工作载荷计算两端连接螺栓的规格,进而确定凸台的厚度与安装孔的孔径,避免螺栓锁紧力不足导致运转过程中盖体松动,或者凸台厚度过大造成整体结构冗余、增加不必要的重量。零件的边角位置全部做了R2-R3的圆角过渡,没有尖锐的直角结构,一方面是消除加工过程中的应力集中点,避免长期受交变载荷作用出现裂纹,另一方面也能减少装配过程中对操作人员的划伤风险,同时降低流体介质在零件表面的流阻,如果是应用在有腐蚀性介质的管路阀组中,这类圆角结构也能减少介质残留,降低腐蚀发生的概率。

从实际使用场景来看,这类连杆盖不仅应用在阀块组件中,在小型内燃机、往复式泵体的连杆机构中也有同结构的零件应用,只是根据载荷等级不同,会选用不同的材质,低压工况下可以选用压铸铝合金材质降低整体重量,中高压工况则会选用45号钢或者球墨铸铁材质,经过调质处理提升整体强度,保证在交变冲击载荷下不会出现断裂变形。装配过程中需要注意,两端的螺栓要按照对角分次拧紧的方式操作,保证两个凸台的受力均匀,避免单侧受力过大导致盖体变形,造成内圆弧面失圆,进而出现连杆转动卡滞、磨损加剧的问题。日常运维时,需要定期检查连接螺栓的预紧力,同时观察结合面是否有漏油、渗液的情况,如果发现内圆弧面出现磨损台阶,要及时更换零件,避免磨损进一步扩大导致连杆脱落,造成整个阀组或者设备的停机故障。

在三维建模过程中,这类零件的建模逻辑需要优先保证内圆弧面、安装孔位、结合面这三个核心配合特征的尺寸精度,建模时先绘制半环形的主体截面,通过拉伸生成基础实体,再添加两端的安装凸台与顶部的小凸台结构,最后对所有边角做圆角处理,完成基础建模后需要重点核查两个安装孔的中心距、内圆弧的直径、结合面到圆弧中心的距离这几个关键尺寸,确保和配套的下半连杆座、轴瓦、螺栓的尺寸完全匹配,避免后续装配出现干涉问题。如果是用于加工生产的三维模型,还需要在模型中标注出对应的形位公差与表面粗糙度要求,给后续的机加工环节提供明确的精度参考,减少加工误差带来的装配问题。
