带安装底座的弯口离心式鼓风机外壳结构

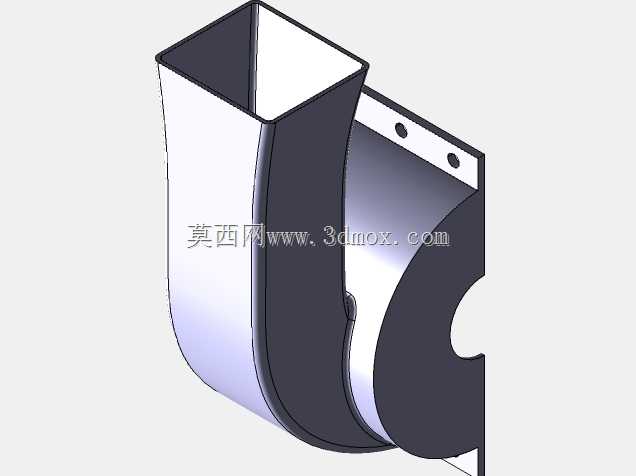

　　在车间通风换气、工业设备散热、物料气力输送、除尘系统引风这类场景里，鼓风机外壳是决定气流走向、承压能力与安装适配性的核心结构件，本次呈现的这款弯口离心式风机外壳，完全围绕现场安装与气流组织的实际需求做结构设计，没有多余的装饰性结构，所有几何特征都服务于功能实现。从结构逻辑来看，这款壳体采用离心式风机经典的蜗壳流道衍生设计，出风口做了90度弯管延伸，区别于常规直出风蜗壳，这种弯口结构可以直接对接上方或侧上方的通风管路，省去现场额外加装90度弯头的工序，同时减少弯头带来的局部风阻损失，弯管段的曲率做了平滑过渡处理，内壁没有突变台阶，能避免气流在转向过程中产生紊流与异常气动噪音。

　　壳体的主体圆筒段是容纳叶轮的核心腔室，内径尺寸匹配对应规格的离心叶轮装配间隙，腔室侧壁预留的小孔是叶轮轴的穿设位，同时兼顾轴承座端盖的安装定位，孔位的同轴度公差在建模时做了严格约束，避免后续装配出现叶轮扫膛的问题。底部的安装底座是这款壳体的设计重点，采用双侧带安装孔的支脚结构，支脚与蜗壳主体做了一体化的加强过渡，没有采用额外焊接支架的形式，能减少装配累计误差，同时提升整体结构刚性。底座上的四个安装孔做了长圆孔设计，允许安装时存在小范围的位置调整，适配现场安装基面的预埋螺栓位置偏差，降低现场安装的对位难度；支脚的底面做了平面度约束，保证安装后壳体与基面贴合紧密，设备运行时不会因为接触面悬空产生共振噪音。

　　出风口的法兰端面做了凸台结构，方便对接通风管路的法兰盘，端面预留的密封槽可以嵌入橡胶密封垫，避免高压送风时出现漏风问题，法兰上的螺栓孔位均匀分布，匹配通用通风管路的法兰安装尺寸，不需要额外做转接件就能直接对接常规规格的通风管道。从建模的细节处理来看，壳体所有的棱角位置都做了圆角过渡，一方面是钣金成型工艺的需求，避免折弯处出现应力集中导致的开裂问题，另一方面也能减少流道内的锐角扰流，提升气流输送效率；壳体壁厚根据承压需求做了均匀设定，既保证运行时的结构强度，不会因为风压产生壳体形变，也不会因为壁厚过大造成不必要的材料浪费。

　　在实际选型适配时，这款外壳对应的风机可用于小型设备的局部散热、工位除尘的引风环节、小型气力输送系统的风源配套，安装时只需要将底座通过螺栓固定在设备机架或混凝土基面上，对接好进出风管路，再装配对应规格的叶轮与驱动电机即可投入使用，安装边界清晰，不需要对壳体做二次加工就能适配多数常规安装场景。流道的截面变化完全遵循离心风机的气流加速逻辑，从叶轮腔到出风口的截面渐变过渡，保证气流在壳体内完成动能到静压的转换，减少出口端的动压损失，提升风机的实际运行效率。
