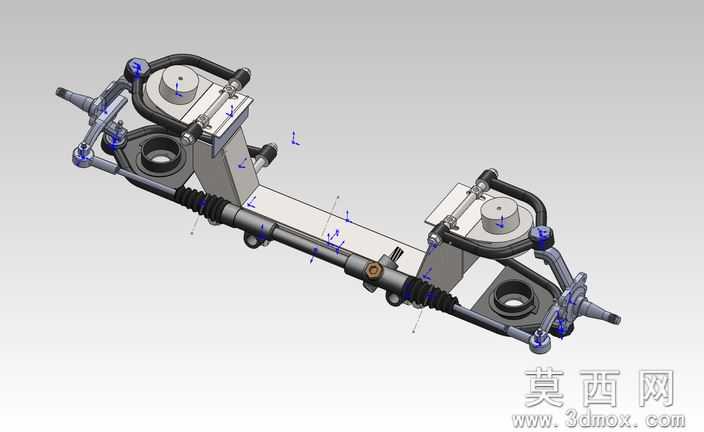

野马II汽车前桥悬架系统三维设计模型

本模型为野马II车型前端底盘热棒总成的完整三维设计方案，建模阶段以实车底盘测绘数据为基础，采用自底向上的装配建模流程，首先完成转向节、减震器上座、横拉杆、控制臂安装座等单个零件的特征建模，通过拉伸、旋转、扫描等基础特征构建零件主体结构，再利用倒角、圆角、抽壳等细节特征还原零件真实加工形态，所有零件建模完成后按照实车装配约束关系完成总装，添加同轴、重合、平行等装配约束，确保各部件运动关系符合真实底盘的运动逻辑。参数设计阶段严格参考经典野马II车型的原厂底盘参数，设定前轮轮距、主销后倾角、主销内倾角、前轮前束等关键定位参数均符合原厂设计规范，转向横拉杆的长度参数、减震器安装位的坐标参数、控制臂的铰接点位置均经过运动仿真校验，确保转向过程中无运动干涉，悬架跳动行程符合车型设计要求，同时模型预留了钣金件裁剪适配接口，可通过参数调整适配多种旧车改装的钣金安装位需求。渲染材质阶段针对不同零件的真实材质进行属性配置，金属结构件采用哑光钢材质，调整金属度、粗糙度参数还原铸钢件的磨砂质感，橡胶防尘套、减震缓冲块采用黑色橡胶材质，设置合适的弹性形变视觉属性，铰接部位的衬套采用聚氨酯材质表现，管路部件采用黑色硬质塑料材质，渲染过程中添加环境光与定向光源，还原金属部件的反光特性，最终渲染效果清晰展现各部件的结构形态与装配关系。结构原理上，该总成集成了前悬架安装、转向传动、减震支撑三大核心功能，左右两侧对称设置减震器安装塔座用于连接螺旋弹簧与减震器，中间横向布置齿轮齿条式转向机，通过左右横拉杆连接两侧转向节，实现转向动作的传递，下部设置控制臂安装位用于连接下摆臂，构成完整的双叉臂式前悬架结构，总成通过周边的安装孔位与车身前纵梁、防火墙钣金件连接，形成完整的前端底盘承载结构。软件兼容方面，模型原生采用SolidWorks2011版本搭建，可在SolidWorks2011及以上版本中直接打开进行编辑修改，同时导出了通用STEP、IGES中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，不存在特征丢失、装配错位等兼容性问题，模型附带高清效果参考图，方便使用者快速核对结构形态。研发教学应用层面，该模型可作为汽车底盘设计课程的教学案例，帮助学习者理解前悬架与转向系统的集成设计逻辑，也可作为老式野马车型修复、改装项目的设计参考，改装从业者可基于该模型调整安装位参数，适配不同定制化钣金件的安装需求，同时也可作为汽车构造实训的三维演示素材，直观展示前桥总成的内部结构与装配关系。
